Гладкая резьбовая заклёпка открытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.
Установка:
Особенности и преимущества:
- Надежная резьба в тонком листовом материале
- Применение заклёпки не требует высокой точности формы и размера отверстия
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Большая несущая поверхность обеспечивает высокое прижимное усилие
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Высокая коррозийная стойкость соединения
Применяется при производстве:
- Систем отопления и кондиционирования
- Ёмкостей для фармакологического производства
- Мебели и систем хранения для пищевой промышленности
- Тележек, каталок, операционных столов и прочего медицинского оборудования
- Серверных стоек и панелей вентиляции серверных помещений
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ А2)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа со стандартным буртом из нержавеющей стали A2 / AISI 304 (СБ А2, арт. 2002)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа со стандартным буртом из нержавеющей стали A2 / AISI 304 (СБ А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

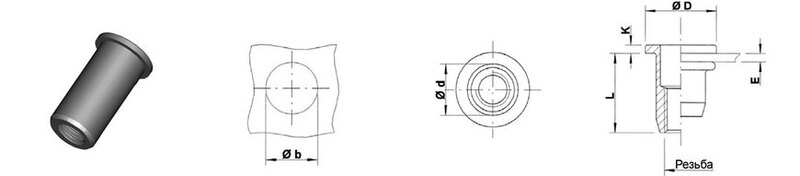

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2002 0320 | M3 | 0.3 - 2.0 | 9.0 | 5.0 | 5.1 | 8.0 | 0.8 | 4.2 | 1.9 | 3.1 | 1.5 | 1.8 |
▸ Ближайшие аналоги арт. 2002 0320 (СБ M3 А2) — 11 позицийОткрытая резьбовая заклёпка со стандартным буртом M3 из нержавеющей стали A2 / AISI 304 (арт. 2002 0320) - ближайшие аналоги:
|
||||||||||||
| 2002 0420 | M4 | 0.5 - 2.0 | 11.0 | 6.0 | 6.1 | 9.0 | 1.0 | 7.7 | 2.7 | 5.2 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 2002 0420 (СБ M4 А2) — 25 позицийОткрытая резьбовая заклёпка со стандартным буртом M4 из нержавеющей стали A2 / AISI 304 (арт. 2002 0420) - ближайшие аналоги:
|
||||||||||||
| 2002 0435 | M4 | 2.0 - 3.5 | 12.5 | 6.0 | 6.1 | 9.0 | 1.0 | 7.7 | 2.7 | 5.2 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 2002 0435 (СБ M4 А2) — 17 позицийОткрытая резьбовая заклёпка со стандартным буртом M4 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0435) - ближайшие аналоги:
|
||||||||||||
| 2002 0530 | M5 | 0.5 - 3.0 | 11.5 | 7.0 | 7.1 | 10.0 | 1.0 | 12.1 | 3.2 | 7.6 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 2002 0530 (СБ M5 А2) — 25 позицийОткрытая резьбовая заклёпка со стандартным буртом M5 из нержавеющей стали A2 / AISI 304 (арт. 2002 0530) - ближайшие аналоги:
|
||||||||||||
| 2002 0550 | M5 | 3.0 - 5.0 | 15.0 | 7.0 | 7.1 | 10.0 | 1.0 | 12.1 | 3.2 | 7.6 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 2002 0550 (СБ M5 А2) — 16 позицийОткрытая резьбовая заклёпка со стандартным буртом M5 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0550) - ближайшие аналоги:
|
||||||||||||
| 2002 0630 | M6 | 0.5 - 3.0 | 14.5 | 9.0 | 9.1 | 12.0 | 1.5 | 19.3 | 5.1 | 11.9 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 2002 0630 (СБ M6 А2) — 24 позицийОткрытая резьбовая заклёпка со стандартным буртом M6 из нержавеющей стали A2 / AISI 304 (арт. 2002 0630) - ближайшие аналоги:
|
||||||||||||
| 2002 0650 | M6 | 3.0 - 5.0 | 16.5 | 9.0 | 9.1 | 12.0 | 1.5 | 19.3 | 5.1 | 11.9 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 2002 0650 (СБ M6 А2) — 17 позицийОткрытая резьбовая заклёпка со стандартным буртом M6 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0650) - ближайшие аналоги:
|
||||||||||||
| 2002 0670 | M6 | 5.0 - 7.0 | 18.5 | 9.0 | 9.1 | 12.0 | 1.5 | 19.3 | 5.1 | 11.9 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 2002 0670 (СБ M6 А2) — 3 позицийОткрытая резьбовая заклёпка со стандартным буртом M6 3-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0670) - ближайшие аналоги:
|
||||||||||||
| 2002 0830 | M8 | 0.5 - 3.0 | 16.0 | 11.0 | 11.1 | 15.0 | 1.5 | 27.2 | 7.1 | 18.3 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 2002 0830 (СБ M8 А2) — 24 позицийОткрытая резьбовая заклёпка со стандартным буртом M8 из нержавеющей стали A2 / AISI 304 (арт. 2002 0830) - ближайшие аналоги:
|
||||||||||||
| 2002 0855 | M8 | 3.0 - 5.5 | 18.5 | 11.0 | 11.1 | 15.0 | 1.5 | 27.2 | 7.1 | 18.3 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 2002 0855 (СБ M8 А2) — 18 позицийОткрытая резьбовая заклёпка со стандартным буртом M8 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0855) - ближайшие аналоги:
|
||||||||||||
| 2002 0880 | M8 | 5.5 - 8.0 | 21.5 | 11.0 | 11.1 | 15.0 | 1.5 | 27.2 | 7.1 | 18.3 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 2002 0880 (СБ M8 А2) — 2 позицийОткрытая резьбовая заклёпка со стандартным буртом M8 3-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 0880) - ближайшие аналоги:
|
||||||||||||
| 2002 1035 | M10 | 0.8 - 3.5 | 21.5 | 13.0 | 13.1 | 17.0 | 1.5 | 36.6 | 7.7 | 24.5 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 2002 1035 (СБ M10 А2) — 26 позицийОткрытая резьбовая заклёпка со стандартным буртом M10 из нержавеющей стали A2 / AISI 304 (арт. 2002 1035) - ближайшие аналоги:
|
||||||||||||
| 2002 1060 | M10 | 3.5 - 6.0 | 24.0 | 13.0 | 13.1 | 17.0 | 1.5 | 36.6 | 7.7 | 24.5 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 2002 1060 (СБ M10 А2) — 12 позицийОткрытая резьбовая заклёпка со стандартным буртом M10 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2002 1060) - ближайшие аналоги:
|
||||||||||||
