Гладкая резьбовая заклёпка открытого типа со стандартным буртом из углеродистой стали (жёлтый цинк)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Углеродистая сталь (жёлтый цинк) — сталь с покрытием из жёлтого пассивированного цинка, отличающаяся повышенной стойкостью к коррозии по сравнению с белым цинком. Легко расклёпывается стандартным инструментом и отлично подходит для сборки конструкций, эксплуатируемых на открытом воздухе или в условиях умеренной влажности.
Установка:
Особенности и преимущества:
- Быстрая и несложная установка
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Не требует специальной подготовки отверстия
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Повышенная стойкость к атмосферным воздействиям для уличного применения
Применяется при производстве:
- Каркасов теплиц и оранжерей
- Уличных торговых павильонов
- Металлических каркасов детских уличных игровых комплексов
- Обшивки остановок общественного транспорта
- Креплений урн, скамеек и прочих элементов городского благоустройства
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ СТ.Ж)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа со стандартным буртом из оцинкованной стали / жёлтый цинк (СБ СТ.Ж, арт. 2003)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа со стандартным буртом из оцинкованной стали / жёлтый цинк (СБ СТ.Ж). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

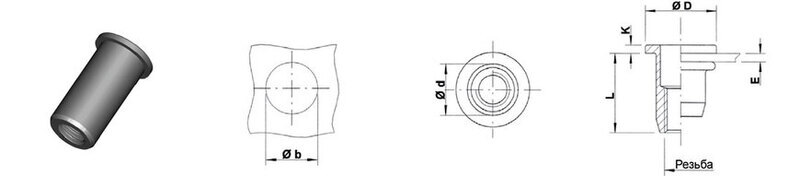

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2003 0320 | M3 | 0.5 - 2.0 | 9.0 | 4.9 | 5.0 | 7.0 | 0.8 | 4.0 | 1.4 | 3.3 | 1.4 | 1.8 |
▸ Ближайшие аналоги арт. 2003 0320 (СБ M3 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M3 из оцинкованной стали / жёлтый цинк (арт. 2003 0320) - ближайшие аналоги:
|
||||||||||||
| 2003 0420 | M4 | 0.5 - 2.0 | 11.0 | 5.9 | 6.0 | 9.0 | 0.8 | 6.7 | 2.1 | 4.4 | 3.8 | 2.7 |
▸ Ближайшие аналоги арт. 2003 0420 (СБ M4 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M4 из оцинкованной стали / жёлтый цинк (арт. 2003 0420) - ближайшие аналоги:
|
||||||||||||
| 2003 0525 | M5 | 0.5 - 2.5 | 13.0 | 6.9 | 7.0 | 10.0 | 1.0 | 10.1 | 2.8 | 6.2 | 7.1 | 4.7 |
▸ Ближайшие аналоги арт. 2003 0525 (СБ M5 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M5 из оцинкованной стали / жёлтый цинк (арт. 2003 0525) - ближайшие аналоги:
|
||||||||||||
| 2003 0630 | M6 | 0.5 - 3.0 | 15.0 | 8.9 | 9.0 | 13.0 | 1.5 | 15.9 | 3.9 | 9.5 | 12.3 | 7.0 |
▸ Ближайшие аналоги арт. 2003 0630 (СБ M6 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M6 из оцинкованной стали / жёлтый цинк (арт. 2003 0630) - ближайшие аналоги:
|
||||||||||||
| 2003 0830 | M8 | 0.5 - 3.0 | 15.0 | 10.9 | 11.0 | 15.0 | 1.5 | 24.9 | 5.2 | 12.9 | 25.7 | 13.0 |
▸ Ближайшие аналоги арт. 2003 0830 (СБ M8 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M8 из оцинкованной стали / жёлтый цинк (арт. 2003 0830) - ближайшие аналоги:
|
||||||||||||
| 2003 1030 | M10 | 1.0 - 3.0 | 19.0 | 11.9 | 12.0 | 16.0 | 1.7 | 30.9 | 6.2 | 15.8 | 47.2 | 15.0 |
▸ Ближайшие аналоги арт. 2003 1030 (СБ M10 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M10 из оцинкованной стали / жёлтый цинк (арт. 2003 1030) - ближайшие аналоги:
|
||||||||||||
| 2003 1240 | M12 | 1.0 - 4.0 | 22.0 | 14.9 | 15.0 | 20.0 | 1.9 | 43.6 | 8.6 | 20.4 | 81.7 | 32.0 |
▸ Ближайшие аналоги арт. 2003 1240 (СБ M12 СТ.Ж) — 1 позицийОткрытая резьбовая заклёпка со стандартным буртом M12 из оцинкованной стали / жёлтый цинк (арт. 2003 1240) - ближайшие аналоги:
|
||||||||||||
