Заклёпка без насечки со стандартным буртом алюминий (упаковка)
  • Rn 2005 1 1600
  • Rn 2005 2 1600
  • Rn2005

Заклёпка без насечки со стандартным буртом алюминий (упаковка)

Гладкая резьбовая заклёпка открытого типа со стандартным буртом из алюминия

Выберите параметры

Цена: 2 025,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Стандартный
Тело заклёпки Гладкая
Тип заклёпки Открытая
Материал заклёпки Алюминий

Гладкая резьбовая заклёпка открытого типа со стандартным буртом из алюминия

Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.

Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.

Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.

Алюминий — лёгкий, пластичный и коррозионностойкий материал, предназначенный для снижения веса конструкции и монтажа в мягкие или тонколистовые материалы. Заклёпка легко устанавливается даже ручным инструментом с минимальным усилием, но имеет ограничения по максимальной нагрузке на резьбу.

Установка:

Установка цилиндрической заклепки гайки с увеличенным бортиком из алюминия

Особенности и преимущества:

  • Надежная резьба в тонком листовом или мягком материале
  • Установка на любой стадии производства (до или после финишной обработки)
  • Не нарушает целостности покрытия и не деформирует стенки отверстия
  • Не требует специальной подготовки отверстия
  • Сквозное отверстие заклёпки не ограничивает длину используемого винта
  • Малый вес заклёпки — не утяжеляет конструкцию

Применяется при производстве:

  • Вентиляционных коробов и воздуховодов
  • Багажных полок, перегородок и панелей интерьера пассажирских самолётов
  • Световых коробов и элементов лёгких рекламных конструкций
  • Конструктивных элементов корпусов радиоаппаратуры
  • Креплений алюминиевых дверных и оконных профилей

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ АЛ)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа со стандартным буртом из алюминия (СБ АЛ, арт. 2005)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа со стандартным буртом из алюминия (СБ АЛ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

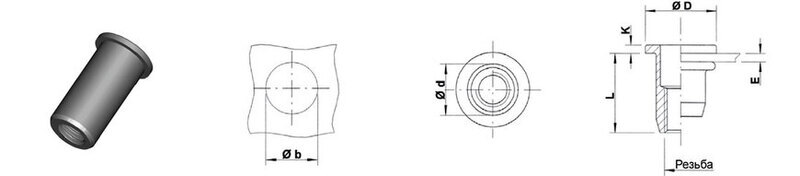

Размеры гладкой резьбовой заклёпки со стандартным буртом

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа со стандартным буртом из алюминия (СБ АЛ, арт. 2005): 14 типоразмеров от M3 до M10, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

2005 0320 M3 0.5 - 2.0 9.8 5.0 5.1 8.0 0.8 2.4 0.7 1.7 0.7 0.8
▸ Ближайшие аналоги арт. 2005 0320 (СБ M3 АЛ) — 17 позиций
Открытая резьбовая заклёпка со стандартным буртом M3 из алюминия (арт. 2005 0320) - ближайшие аналоги:
  • RIVIT 0293800
  • TITGEMEYER 336 351 003
  • FIXI 85ALITTM03C
  • AVDEL 0FW78-00320
  • BÖLLHOFF 233 00 030 020
  • CLUFIX 01U030CRO011X
  • CLUFIX 01U030CRO017X
  • GRONDGROUP 000ITTM03C050AL
  • SKVEN ALCP01G-M03N1
  • SACTO 31M3 TP-C
  • HONSEL 10850030200
  • VVG 10.850.030.200
  • VVG 10.850.030.350
  • TUBTARA 513050
  • FAR 60103102
  • FAR 60103101
  • POP APH315

2005 0330 M3 2.0 - 3.0 10.8 5.0 5.1 8.0 0.8 2.4 0.7 1.7 0.7 0.8
▸ Ближайшие аналоги арт. 2005 0330 (СБ M3 АЛ) — 11 позиций
Открытая резьбовая заклёпка со стандартным буртом M3 2-я длина из алюминия (арт. 2005 0330) - ближайшие аналоги:
  • RIVIT 0293900
  • FIXI 85ALITTM03L
  • AVDEL 0FW78-00330
  • BÖLLHOFF 233 00 030 035
  • CLUFIX 01U030CRO023X
  • CLUFIX 01U030CRO030X
  • GRONDGROUP 000ITTM03L050AL
  • SKVEN ALCP01G-M03N2
  • SACTO 31M3 TP-L
  • TUBTARA 513100
  • POP APH325

2005 0430 M4 0.5 - 3.0 10.8 6.0 6.1 10.0 0.8 3.7 1.1 2.6 2.2 1.4
▸ Ближайшие аналоги арт. 2005 0430 (СБ M4 АЛ) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом M4 из алюминия (арт. 2005 0430) - ближайшие аналоги:
  • BRALO 0302104006
  • RIVIT 0294100
  • TITGEMEYER 336 453 003
  • RIVETMAX CN88-AL
  • EMHART PAFO-0425
  • ANSHIDA PYL M4X11.0
  • FIXI 85ALITTM04C
  • AVDEL 0FW78-00430
  • BÖLLHOFF 233 00 040 025
  • CLUFIX 01U040CRO013X
  • CLUFIX 01U040CRO021X
  • GRONDGROUP 000ITTM04C060AL
  • SKVEN ALCP01G-M04N1
  • GESIPA 143 3676
  • SARIV V92000104
  • SACTO 31M4 TP-C
  • HONSEL 10850040300
  • VVG 10.850.040.300
  • TUBTARA 514025
  • FAR 60104102
  • FAR 60104101
  • POP APH415
  • POP APH425
  • REYHER 088423740000040030

2005 0445 M4 3.0 - 4.5 12.3 6.0 6.1 10.0 0.8 3.7 1.1 2.6 2.2 1.4
▸ Ближайшие аналоги арт. 2005 0445 (СБ M4 АЛ) — 21 позиций
Открытая резьбовая заклёпка со стандартным буртом M4 2-я длина из алюминия (арт. 2005 0445) - ближайшие аналоги:
  • RIVIT 0294200
  • TITGEMEYER 336 455 003
  • EMHART PAFO-0435
  • ANSHIDA PYL M4X13.0
  • FIXI 85ALITTM04L
  • AVDEL 0FW78-00445
  • BÖLLHOFF 233 00 040 046
  • CLUFIX 01U040CRO030X
  • CLUFIX 01U040CRO037X
  • GRONDGROUP 000ITTM04L060AL
  • SKVEN ALCP01G-M04N2
  • GESIPA 143 3677
  • SACTO 31M4 TP-L
  • HONSEL 10850040400
  • VVG 10.850.040.400
  • TUBTARA 514050
  • FAR 60104302
  • FAR 60104301
  • POP APH435
  • POP APH445
  • REYHER 088423740000040045

2005 0530 M5 0.5 - 3.0 12.0 7.0 7.1 11.0 1.0 5.4 1.4 3.7 4.5 1.5
▸ Ближайшие аналоги арт. 2005 0530 (СБ M5 АЛ) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом M5 из алюминия (арт. 2005 0530) - ближайшие аналоги:
  • BRALO 0302105007
  • RIVIT 0294300
  • TITGEMEYER 336 552 003
  • RIVETMAX CN420
  • EMHART PAFO-0525
  • ANSHIDA PYL M5X13.0
  • FIXI 85ALITTM05C
  • AVDEL 0FW78-00530
  • BÖLLHOFF 233 00 050 030
  • CLUFIX 01U050CRO015X
  • CLUFIX 01U050CRO025X
  • GRONDGROUP 000ITTM05C070AL
  • SKVEN ALCP01G-M05N1
  • GESIPA 143 3678
  • SARIV V92000105
  • SACTO 31M5 TP-C
  • HONSEL 10850050300
  • VVG 10.850.050.300
  • TUBTARA 515025
  • FAR 60105102
  • FAR 60105101
  • POP APH515
  • POP APH525
  • REYHER 088423740000050030

2005 0555 M5 3.0 - 5.5 15.0 7.0 7.1 11.0 1.0 5.4 1.4 3.7 4.5 1.5
▸ Ближайшие аналоги арт. 2005 0555 (СБ M5 АЛ) — 22 позиций
Открытая резьбовая заклёпка со стандартным буртом M5 2-я длина из алюминия (арт. 2005 0555) - ближайшие аналоги:
  • BRALO 0302115007
  • RIVIT 0294500
  • TITGEMEYER 336 554 003
  • EMHART PAFO-0535
  • ANSHIDA PYL M5X15.0
  • FIXI 85ALITTM05L
  • AVDEL 0FW78-00555
  • BÖLLHOFF 233 00 050 056
  • CLUFIX 01U050CRO035X
  • CLUFIX 01U050CRO045X
  • GRONDGROUP 000ITTM05L070AL
  • SKVEN ALCP01G-M05N2
  • GESIPA 143 3679
  • SACTO 31M5 TP-L
  • HONSEL 10850050450
  • VVG 10.850.050.450
  • TUBTARA 515050
  • FAR 60105302
  • FAR 60105301
  • POP APH535
  • POP APH545
  • REYHER 088423740000050050

2005 0630 M6 0.5 - 3.0 14.5 9.0 9.1 13.0 1.5 7.6 2.3 4.9 7.4 3.2
▸ Ближайшие аналоги арт. 2005 0630 (СБ M6 АЛ) — 25 позиций
Открытая резьбовая заклёпка со стандартным буртом M6 из алюминия (арт. 2005 0630) - ближайшие аналоги:
  • BRALO 0302106009
  • RIVIT 0294700
  • TITGEMEYER 336 631 003
  • RIVETMAX CN421
  • EMHART PAFO-0625
  • ANSHIDA PYL M6X15.0
  • FIXI 85ALITTM06C
  • FASTY 0302106009AM
  • AVDEL 0FW78-00630
  • BÖLLHOFF 233 00 060 030
  • CLUFIX 01U060CRO015X
  • CLUFIX 01U060CRO025X
  • GRONDGROUP 000ITTM06C090AL
  • SKVEN ALCP01G-M06N1
  • GESIPA 143 3680
  • SARIV V92000106
  • SACTO 31M6 TP-C
  • HONSEL 10850060300
  • VVG 10.850.060.300
  • TUBTARA 516025
  • FAR 60106102
  • FAR 60106101
  • POP APH625
  • KLAUE KAM6-A-LF
  • REYHER 088423740000060035

2005 0655 M6 3.0 - 5.5 16.5 9.0 9.1 13.0 1.5 7.6 2.3 4.9 7.4 3.2
▸ Ближайшие аналоги арт. 2005 0655 (СБ M6 АЛ) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом M6 2-я длина из алюминия (арт. 2005 0655) - ближайшие аналоги:
  • BRALO 0302116009
  • RIVIT 0295000
  • TITGEMEYER 336 633 003
  • EMHART PAFO-0640
  • ANSHIDA PYL M6X17.0
  • FIXI 85ALITTM06L
  • FASTY 0302116009AM
  • AVDEL 0FW78-00655
  • BÖLLHOFF 233 00 060 056
  • CLUFIX 01U060CRO035X
  • CLUFIX 01U060CRO045X
  • CLUFIX 01U060CRO055X
  • GRONDGROUP 000ITTM06L090AL
  • SKVEN ALCP01G-M06N2
  • GESIPA 143 3681
  • SACTO 31M6 TP-M
  • SACTO 31M6 TP-L
  • HONSEL 10850060450
  • VVG 10.850.060.450
  • TUBTARA 516075
  • FAR 60106202
  • FAR 60106201
  • POP APH640
  • REYHER 088423740000060055

2005 0680 M6 5.5 - 8.0 19.0 9.0 9.1 13.0 1.5 7.6 2.3 4.9 7.4 3.2
▸ Ближайшие аналоги арт. 2005 0680 (СБ M6 АЛ) — 5 позиций
Открытая резьбовая заклёпка со стандартным буртом M6 3-я длина из алюминия (арт. 2005 0680) - ближайшие аналоги:
  • RIVIT 3740000
  • AVDEL 0FW78-00680
  • TUBTARA 516090
  • FAR 60106302
  • FAR 60106301

2005 0830 M8 0.5 - 3.0 16.0 11.0 11.1 16.5 1.5 11.1 3.0 7.0 17.3 5.3
▸ Ближайшие аналоги арт. 2005 0830 (СБ M8 АЛ) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом M8 из алюминия (арт. 2005 0830) - ближайшие аналоги:
  • BRALO 0302108011
  • RIVIT 2582300
  • TITGEMEYER 336 771 003
  • RIVETMAX CN91-AL
  • EMHART PAFO-0825
  • ANSHIDA PYL M8X17.0
  • FIXI 85ALITTM08C
  • AVDEL 0FW78-00830
  • BÖLLHOFF 233 00 080 030
  • CLUFIX 01U080CRO018X
  • CLUFIX 01U080CRO030X
  • GRONDGROUP 000ITTM08C110AL
  • SKVEN ALCP01G-M08N1
  • GESIPA 143 3682
  • SARIV V92000108
  • SACTO 31M8 TP-C
  • HONSEL 10850080300
  • VVG 10.850.080.300
  • TUBTARA 518025
  • FAR 60108102
  • FAR 60108101
  • POP APH825
  • KLAUE KAM8-A-LF
  • REYHER 088423740000080035

2005 0855 M8 3.0 - 5.5 18.5 11.0 11.1 16.0 1.5 11.1 3.0 7.0 17.3 5.3
▸ Ближайшие аналоги арт. 2005 0855 (СБ M8 АЛ) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом M8 2-я длина из алюминия (арт. 2005 0855) - ближайшие аналоги:
  • BRALO 0302118011
  • RIVIT 0295300
  • TITGEMEYER 336 773 003
  • EMHART PAFO-0840
  • SORREX PYL M8L
  • ANSHIDA PYL M8X19.0
  • FIXI 85ALITTM08L
  • FASTY 0302118011AM
  • AVDEL 0FW78-00855
  • BÖLLHOFF 233 00 080 056
  • CLUFIX 01U080CRO042X
  • CLUFIX 01U080CRO050X
  • CLUFIX 01U080CRO065X
  • GRONDGROUP 000ITTM08L110AL
  • SKVEN ALCP01G-M08N2
  • GESIPA 143 3683
  • SACTO 31M8 TP-L
  • HONSEL 10850080550
  • VVG 10.850.080.550
  • TUBTARA 518050
  • FAR 60108302
  • FAR 60108301
  • POP APH840
  • REYHER 088423740000080060

2005 0880 M8 5.5 - 8.0 21.5 11.0 11.1 16.0 1.5 11.1 3.0 7.0 17.3 5.3
▸ Ближайшие аналоги арт. 2005 0880 (СБ M8 АЛ) — 4 позиций
Открытая резьбовая заклёпка со стандартным буртом M8 3-я длина из алюминия (арт. 2005 0880) - ближайшие аналоги:
  • AVDEL 0FW78-00880
  • HONSEL 10850080750
  • VVG 10.850.080.750
  • TUBTARA 518055

2005 1035 M10 0.8 - 3.5 19.8 12.4 12.5 18.5 2.3 18.3 4.7 10.0 27.8 7.0
▸ Ближайшие аналоги арт. 2005 1035 (СБ M10 АЛ) — 21 позиций
Открытая резьбовая заклёпка со стандартным буртом M10 из алюминия (арт. 2005 1035) - ближайшие аналоги:
  • RIVIT 0295400
  • RIVIT 2582500
  • TITGEMEYER 336 901 003
  • RIVETMAX CN92-AL
  • EMHART PAFO-1025
  • ANSHIDA PYL M10AX19.0
  • FIXI 85ALITTM10C12
  • FIXI 85ALITTM10C13
  • AVDEL 0FW78-01035
  • BÖLLHOFF 233 00 100 035
  • CLUFIX 01U100CRO025X
  • CLUFIX 01U100CRO040X
  • GRONDGROUP 000ITTM10C120AL
  • SKVEN ALCP01G-M10N1
  • GESIPA 143 3684
  • SACTO 31M10 TP-C
  • HONSEL 10850100400
  • VVG 10.850.100.400
  • TUBTARA 510025
  • POP APH1025
  • REYHER 088423740000100035

2005 1060 M10 3.5 - 6.0 22.8 12.4 12.5 18.5 2.3 18.3 4.7 10.0 27.8 7.0
▸ Ближайшие аналоги арт. 2005 1060 (СБ M10 АЛ) — 21 позиций
Открытая резьбовая заклёпка со стандартным буртом M10 2-я длина из алюминия (арт. 2005 1060) - ближайшие аналоги:
  • RIVIT 0295500
  • TITGEMEYER 336 903 003
  • EMHART PAFO-1040
  • SORREX PYL M10L
  • ANSHIDA PYL M10AX21.0
  • FIXI 85ALITTM10L12
  • FIXI 85ALITTM10L13
  • AVDEL 0FW78-01060
  • BÖLLHOFF 233 00 100 060
  • CLUFIX 01U100CRO055X
  • GRONDGROUP 000ITTM10C130AL
  • GRONDGROUP 000ITTM10L120AL
  • GRONDGROUP 000ITTM10L130AL
  • SKVEN ALCP01G-M10N2
  • GESIPA 145 5345
  • SACTO 31M10 TP-L
  • HONSEL 10850100600
  • VVG 10.850.100.600
  • TUBTARA 510050
  • POP APH1040
  • REYHER 088423740000100060

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей и технических условий (ТУ) возможных аналогов.

Варианты написания производителей аналогов: ANSHIDA (аншида, анчида); AVDEL (авдель, авдел); BRALO (брало); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); EMHART (эмхарт, емхарт); FAR (фар); FASTY (фасти, фэсти); FIXI (фикси); GESIPA (гесипа, гезипа, джесипа, гесипо); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HONSEL (хонзель, хонсель, гонсель, хонзел); KLAUE (клауэ, клауе); POP (поп); REYHER (райер, рейхер, реер, райхер); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVIT (ривит); SACTO (сакто); SARIV (сарив); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 25.94.12-003-00654724-2018, ТУ 25.94.12-003-00654724-2025, ТУ 25.94.11-001-32950631-2024.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.

Есть вопросы? Хотите оставить отзыв? Действуйте!

Задавайте вопросы, оставляйте отзывы. Мы знаем все о нашем товаре, кроме того, ваше мнение крайне важно для нас.

Свяжитесь с нами, наши специалисты будут рады ответить на все ваши вопросы.

РАЗМЕСТИТЬ заказ

Если вопросов не осталось и вы готовы разместить заказ, воспользуйтесь корзиной или напишите нам на электронную почту.

Форма оплаты

C юридическими лицами мы работаем с НДС 22% по безналичному расчёту. Отгрузка товара производится только после поступления платежа. Для выставления счёта на оплату потребуются реквизиты вашей компании.

Для оформления заказа от физического лица нам потребуются ФИО покупателя, контактные данные и адрес доставки. Сформированный счет направляется по электронной почте. Оплату счета можно произвести через систему быстрых платежей (СБП), отсканировав QR-код, указанный в счете, либо в личном кабинете или отделении банка. Вместе с товаром покупатель получает товарную накладную и кассовый чек.

Доставка

После подтверждения заказа вы получите ваш товар согласно выбранному способу доставки.
При заказе от 40 000 рублей доставка по Москве, Московской области и в регионы осуществляется бесплатно!
По Москве и ближайшему Подмосковью возможна срочная доставка день в день.
Просим вас ознакомиться с полными условиями доставки в разделе Доставка.

Похожие товары
