Закрытая заклёпка без насечки со стандартным буртом нерж сталь А2 (упаковка)
  • Rn 2102 1 1600
  • Rn 2102 2 1600
  • Rn2102

Закрытая заклёпка без насечки со стандартным буртом нерж сталь А2 (упаковка)

Гладкая резьбовая заклёпка закрытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)

Выберите параметры

Цена: 6 280,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Стандартный
Тело заклёпки Гладкая
Тип заклёпки Закрытая
Материал заклёпки Нержавеющая сталь A2 / AISI 304

Гладкая резьбовая заклёпка закрытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)

Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.

Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.

Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.

Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.

Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.

Установка:

Установка закрытой цилиндрической заклепки гайки с увеличенным бортиком из нержавеющей стали A2 (AISI 304)

Особенности и преимущества:

  • Быстрая и несложная установка
  • Установка на любой стадии производства (до или после финишной обработки)
  • Не нарушает целостности покрытия и не деформирует стенки отверстия
  • Большая несущая поверхность обеспечивает высокое прижимное усилие
  • Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
  • Высокая коррозийная стойкость соединения

Применяется при производстве:

  • Кронштейнов и креплений систем автополива
  • Оборудования для автоматических автомобильных моек
  • Панелей управления для мойки тары на пищевом производстве
  • Герметичных дверей и панелей чистых помещений фармацевтического производства
  • Корпусов диагностического оборудования и стерильных лотков

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ ЗАКР А2)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа со стандартным буртом из нержавеющей стали A2 / AISI 304 (СБ ЗАКР А2, арт. 2102)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа со стандартным буртом из нержавеющей стали A2 / AISI 304 (СБ ЗАКР А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

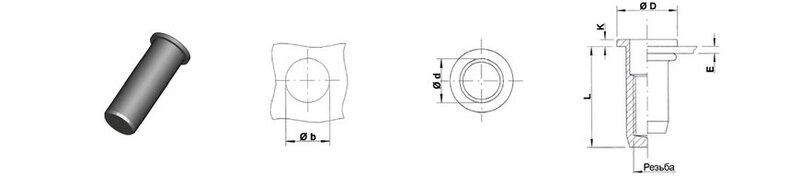

Размеры глухой резьбовой заклёпки с цилиндрическим буртом

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки закрытого типа со стандартным буртом из нержавеющей стали A2 / AISI 304 (СБ ЗАКР А2, арт. 2102): 9 типоразмеров от M4 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

2102 0420 M4 0.5 - 2.0 15.0 6.0 6.1 9.0 1.0 7.7 2.7 5.2 4.3 2.7
▸ Ближайшие аналоги арт. 2102 0420 (СБ ЗАКР M4 А2) — 16 позиций
Закрытая резьбовая заклёпка со стандартным буртом M4 из нержавеющей стали A2 / AISI 304 (арт. 2102 0420) - ближайшие аналоги:
  • TITGEMEYER 334 207 003
  • TITGEMEYER 334 207 000
  • EMHART PVFC-0420
  • FIXI 85IXITTCM04C
  • KVT M4 C ROFG 1,3
  • CLUFIX 01I040CRB013X
  • CLUFIX 01I040CRB021X
  • GRONDGROUP 00ITTCM04C060A2
  • SKVEN A2CL01G-M04N1
  • RIVET FACTORY 031041221
  • HONSEL 10860040250
  • VVG 10.860.040.250
  • TUBTARA 544110
  • POP SSPS415
  • POP SSPS425
  • FASTBOLT 88480 042002

2102 0530 M5 0.5 - 3.0 17.5 7.0 7.1 10.0 1.0 12.1 3.2 7.6 8.5 4.7
▸ Ближайшие аналоги арт. 2102 0530 (СБ ЗАКР M5 А2) — 15 позиций
Закрытая резьбовая заклёпка со стандартным буртом M5 из нержавеющей стали A2 / AISI 304 (арт. 2102 0530) - ближайшие аналоги:
  • TITGEMEYER 334 242 003
  • TITGEMEYER 334 242 000
  • EMHART PVFC-0530
  • FIXI 85IXITTCM05C
  • KVT M5 C ROFG 1,5
  • KVT M5 C ROFG 2,5
  • CLUFIX 01I050CRB015X
  • CLUFIX 01I050CRB025X
  • GRONDGROUP 00ITTCM05C070A2
  • SKVEN A2CL01G-M05N1
  • RIVET FACTORY 031051221
  • HONSEL 10860050300
  • VVG 10.860.050.300
  • TUBTARA 545180
  • FASTBOLT 88480 053002

2102 0550 M5 3.0 - 5.0 19.5 7.0 7.1 10.0 1.0 12.1 3.2 7.6 8.5 4.7
▸ Ближайшие аналоги арт. 2102 0550 (СБ ЗАКР M5 А2) — 6 позиций
Закрытая резьбовая заклёпка со стандартным буртом M5 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2102 0550) - ближайшие аналоги:
  • TITGEMEYER 334 244 000
  • KVT M5 C ROFG 3,5
  • CLUFIX 01I050CRB035X
  • CLUFIX 01I050CRB045X
  • SKVEN A2CL01G-M05N2
  • TUBTARA 545185

2102 0630 M6 0.5 - 3.0 21.5 9.0 9.1 12.0 1.5 19.3 5.1 11.9 13.8 7.0
▸ Ближайшие аналоги арт. 2102 0630 (СБ ЗАКР M6 А2) — 15 позиций
Закрытая резьбовая заклёпка со стандартным буртом M6 из нержавеющей стали A2 / AISI 304 (арт. 2102 0630) - ближайшие аналоги:
  • RIVIT 4406900
  • TITGEMEYER 334 691 003
  • TITGEMEYER 334 691 000
  • EMHART PVFC-0630
  • FIXI 85IXITTCM06C
  • KVT M6 C ROFG 2,5
  • CLUFIX 01I060CRB015X
  • CLUFIX 01I060CRB025X
  • GRONDGROUP 00ITTCM06C090A2
  • SKVEN A2CL01G-M06N1
  • RIVET FACTORY 031061221
  • HONSEL 10860060300
  • VVG 10.860.060.300
  • TUBTARA 546100
  • FASTBOLT 88480 063002

2102 0650 M6 3.0 - 5.0 23.5 9.0 9.1 12.0 1.5 19.3 5.1 11.9 13.8 7.0
▸ Ближайшие аналоги арт. 2102 0650 (СБ ЗАКР M6 А2) — 8 позиций
Закрытая резьбовая заклёпка со стандартным буртом M6 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2102 0650) - ближайшие аналоги:
  • TITGEMEYER 334 694 000
  • KVT M6 C ROFG 3,5
  • CLUFIX 01I060CRB035X
  • CLUFIX 01I060CRB045X
  • CLUFIX 01I060CRB055X
  • SKVEN A2CL01G-M06N2
  • TUBTARA 546105
  • FASTBOLT 88480 065002

2102 0830 M8 0.5 - 3.0 23.5 11.0 11.1 15.0 1.5 27.2 7.1 18.3 33.6 13.0
▸ Ближайшие аналоги арт. 2102 0830 (СБ ЗАКР M8 А2) — 15 позиций
Закрытая резьбовая заклёпка со стандартным буртом M8 из нержавеющей стали A2 / AISI 304 (арт. 2102 0830) - ближайшие аналоги:
  • RIVIT 4467600
  • TITGEMEYER 334 841 003
  • TITGEMEYER 334 841 000
  • EMHART PVFC-0830
  • FIXI 85IXITTCM08C
  • KVT M8 C ROFG 3,0
  • CLUFIX 01I080CRB018X
  • CLUFIX 01I080CRB030X
  • GRONDGROUP 00ITTCM08C110A2
  • SKVEN A2CL01G-M08N1
  • RIVET FACTORY 031081221
  • HONSEL 10860080300
  • VVG 10.860.080.300
  • TUBTARA 548065
  • FASTBOLT 88480 083002

2102 0855 M8 3.0 - 5.5 26.0 11.0 11.1 15.0 1.5 27.2 7.1 18.3 33.6 13.0
▸ Ближайшие аналоги арт. 2102 0855 (СБ ЗАКР M8 А2) — 8 позиций
Закрытая резьбовая заклёпка со стандартным буртом M8 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2102 0855) - ближайшие аналоги:
  • TITGEMEYER 334 848 000
  • KVT M8 C ROFG 5,0
  • CLUFIX 01I080CRB042X
  • CLUFIX 01I080CRB050X
  • CLUFIX 01I080CRB065X
  • SKVEN A2CL01G-M08N2
  • TUBTARA 548066
  • FASTBOLT 88480 085502

2102 1035 M10 0.8 - 3.5 28.5 13.0 13.1 17.0 1.5 36.6 7.7 24.5 53.9 15.0
▸ Ближайшие аналоги арт. 2102 1035 (СБ ЗАКР M10 А2) — 13 позиций
Закрытая резьбовая заклёпка со стандартным буртом M10 из нержавеющей стали A2 / AISI 304 (арт. 2102 1035) - ближайшие аналоги:
  • RIVIT 4543700
  • TITGEMEYER 334 849 003
  • TITGEMEYER 334 849 000
  • FIXI 85IXITTCM10C13
  • KVT M10 C ROFG 4,0
  • CLUFIX 01I100CRB025X
  • CLUFIX 01I100CRB040X
  • GRONDGROUP 00ITTCM10C130A2
  • SKVEN A2CL01G-M10N1
  • RIVET FACTORY 031101221
  • VVG 10.860.100.350
  • TUBTARA 540630
  • FASTBOLT 88480 103502

2102 1270 M12 3.0 - 7.0 40.0 15.9 16.0 23.0 2.0 62.3 10.8 35.0 94.0 32.0
▸ Ближайшие аналоги арт. 2102 1270 (СБ ЗАКР M12 А2) — 4 позиций
Закрытая резьбовая заклёпка со стандартным буртом M12 из нержавеющей стали A2 / AISI 304 (арт. 2102 1270) - ближайшие аналоги:
  • TITGEMEYER 334 852 000
  • KVT M12 C ROFG 4,2
  • CLUFIX 01I120CRB042X
  • SKVEN A2CL01G-M12N1

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей возможных аналогов.

Варианты написания производителей аналогов: CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); EMHART (эмхарт, емхарт); FASTBOLT (фастболт, фаст болт); FIXI (фикси); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HONSEL (хонзель, хонсель, гонсель, хонзел); KVT (kvt-fastening, bosard, квт, боссард); POP (поп); RIVET FACTORY (rivetfactory, ривет фэктори, ривет фактори); RIVIT (ривит); SKVEN (сквен, сквэн); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 25.94.12-003-00654724-2018, ТУ 25.94.12-003-00654724-2025.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
