Гладкая резьбовая заклёпка закрытого типа со стандартным буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.
Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.
Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Надежная резьба в тонком листовом материале
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Не повреждает финишное покрытие рабочей поверхности
- Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Оборудования для санобработки многооборотной тары
- Креплений герметичных датчиков давления и газоанализаторов нефтегазовой отрасли
- Корпусов дозирующих станций хлора для очистки бассейнов
- Креплений поручней и кабельных лотков на морских буровых платформах и судах
- Герметичных клапанов и трубопроводов фармацевтического производства
Обратите внимание:
Данная заклёпка поставляется под заказ. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Свяжитесь с нами для уточнения стоимости, минимальной партии и сроков поставки заказа.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ ЗАКР А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа со стандартным буртом из кислотостойкой стали A4 / AISI 316 (СБ ЗАКР А4, арт. 2104)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа со стандартным буртом из кислотостойкой стали A4 / AISI 316 (СБ ЗАКР А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

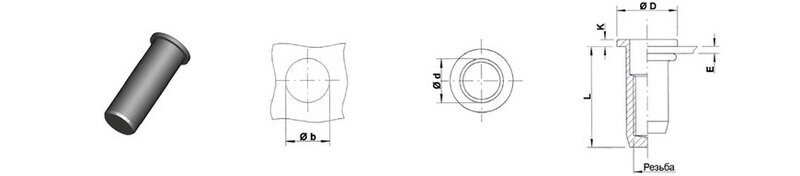

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2104 0420 | M4 | 0.5 - 2.0 | 15.0 | 5.9 | 6.0 | 9.0 | 1.0 | 7.7 | 2.7 | 4.0 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 2104 0420 (СБ ЗАКР M4 А4) — 6 позицийЗакрытая резьбовая заклёпка со стандартным буртом M4 из кислотостойкой стали A4 / AISI 316 (арт. 2104 0420) - ближайшие аналоги:
|
||||||||||||
| 2104 0435 | M4 | 2.0 - 3.5 | 16.5 | 5.9 | 6.0 | 9.0 | 1.0 | 7.7 | 2.7 | 4.0 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 2104 0435 (СБ ЗАКР M4 А4) — 4 позицийЗакрытая резьбовая заклёпка со стандартным буртом M4 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 2104 0435) - ближайшие аналоги:
|
||||||||||||
| 2104 0530 | M5 | 0.5 - 3.0 | 17.5 | 6.9 | 7.0 | 10.0 | 1.0 | 12.1 | 3.2 | 7.0 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 2104 0530 (СБ ЗАКР M5 А4) — 6 позицийЗакрытая резьбовая заклёпка со стандартным буртом M5 из кислотостойкой стали A4 / AISI 316 (арт. 2104 0530) - ближайшие аналоги:
|
||||||||||||
| 2104 0550 | M5 | 3.0 - 5.0 | 19.5 | 6.9 | 7.0 | 10.0 | 1.0 | 12.1 | 3.2 | 7.0 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 2104 0550 (СБ ЗАКР M5 А4) — 3 позицийЗакрытая резьбовая заклёпка со стандартным буртом M5 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 2104 0550) - ближайшие аналоги:
|
||||||||||||
| 2104 0630 | M6 | 0.5 - 3.0 | 21.5 | 8.9 | 9.0 | 12.0 | 1.5 | 19.3 | 5.1 | 11.0 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 2104 0630 (СБ ЗАКР M6 А4) — 6 позицийЗакрытая резьбовая заклёпка со стандартным буртом M6 из кислотостойкой стали A4 / AISI 316 (арт. 2104 0630) - ближайшие аналоги:
|
||||||||||||
| 2104 0650 | M6 | 3.0 - 5.0 | 23.5 | 8.9 | 9.0 | 12.0 | 1.5 | 19.3 | 5.1 | 11.0 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 2104 0650 (СБ ЗАКР M6 А4) — 5 позицийЗакрытая резьбовая заклёпка со стандартным буртом M6 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 2104 0650) - ближайшие аналоги:
|
||||||||||||
| 2104 0830 | M8 | 0.5 - 3.0 | 23.5 | 10.9 | 11.0 | 15.0 | 1.5 | 27.2 | 7.1 | 17.0 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 2104 0830 (СБ ЗАКР M8 А4) — 6 позицийЗакрытая резьбовая заклёпка со стандартным буртом M8 из кислотостойкой стали A4 / AISI 316 (арт. 2104 0830) - ближайшие аналоги:
|
||||||||||||
| 2104 0855 | M8 | 3.0 - 5.5 | 26.0 | 10.9 | 11.0 | 15.0 | 1.5 | 27.2 | 7.1 | 17.0 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 2104 0855 (СБ ЗАКР M8 А4) — 5 позицийЗакрытая резьбовая заклёпка со стандартным буртом M8 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 2104 0855) - ближайшие аналоги:
|
||||||||||||
| 2104 1035 | M10 | 0.8 - 3.5 | 28.5 | 12.9 | 13.0 | 17.0 | 1.5 | 36.6 | 7.7 | 22.0 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 2104 1035 (СБ ЗАКР M10 А4) — 4 позицийЗакрытая резьбовая заклёпка со стандартным буртом M10 из кислотостойкой стали A4 / AISI 316 (арт. 2104 1035) - ближайшие аналоги:
|
||||||||||||
