Закрытая заклёпка с насечкой и стандартным буртом нерж сталь А2 (упаковка)
  • Rn 2302 1 1600
  • Rn 2302 2 1600
  • Rn2302

Закрытая заклёпка с насечкой и стандартным буртом нерж сталь А2 (упаковка)

Рифлёная резьбовая заклёпка закрытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)

Выберите параметры

Цена: 4 560,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Стандартный
Тело заклёпки С насечкой
Тип заклёпки Закрытая
Материал заклёпки Нержавеющая сталь A2 / AISI 304

Рифлёная резьбовая заклёпка закрытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)

Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.

Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.

Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.

Установка:

Установка закрытой цилиндрической заклепки гайки с увеличенным бортиком и насечкой из нержавеющей стали A2 (AISI 304)

Особенности и преимущества:

  • Установка на любой стадии производства (до или после финишной обработки)
  • Применение заклёпки не требует высокой точности формы и размера отверстия
  • Устойчивое к прокручиванию резьбовое соединение
  • Не требует специальной подготовки отверстия
  • Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
  • Высокая коррозийная стойкость соединения

Применяется при производстве:

  • Кухонных вытяжных систем
  • Санитарных насосов и помповых станций пищевой промышленности
  • Промышленных стиральных и сушильных машин
  • Виброопор насосных станций систем отопления жилых комплексов
  • Креплений и виброопор моторного узла центрифуг фармакологического производства

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ РИФ ЗАКР А2)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа со стандартным буртом и насечкой из нержавеющей стали A2 / AISI 304 (СБ РИФ ЗАКР А2, арт. 2302)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа со стандартным буртом и насечкой из нержавеющей стали A2 / AISI 304 (СБ РИФ ЗАКР А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

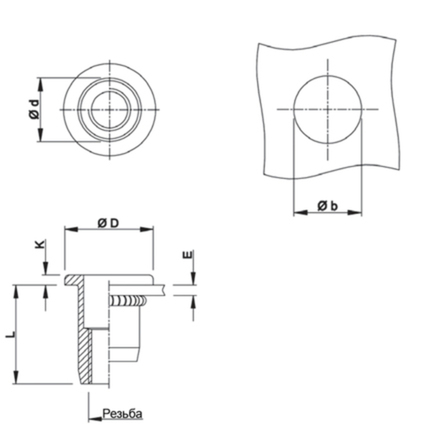

Размеры глухой резьбовой заклёпки со стандартным буртом и насечкой

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки закрытого типа со стандартным буртом и насечкой из нержавеющей стали A2 / AISI 304 (СБ РИФ ЗАКР А2, арт. 2302): 13 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

2302 0325 M3 0.5 - 2.5 15.5 4.9 5.0 8.0 0.9 4.2 1.9 3.1 1.5 2.0
▸ Ближайшие аналоги арт. 2302 0325 (СБ РИФ ЗАКР M3 А2) — 10 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M3 из нержавеющей стали A2 / AISI 304 (арт. 2302 0325) - ближайшие аналоги:
  • GOEBEL 75503 10010
  • FIXI 85IXITTCGM03C
  • BÖLLHOFF 233 26 030 015
  • KVT M3 RC ROFG 1,1
  • KVT M3 C ROFG 1,1
  • CLUFIX 01I030CCB011X
  • CLUFIX 01I030CCB017X
  • RIVETSHOP 20856350301
  • SKVEN A2CL01R-M03N1
  • S+P 102623 155

2302 0340 M3 2.5 - 4.0 16.5 4.9 5.0 8.0 0.9 4.2 1.9 3.1 1.5 2.0
▸ Ближайшие аналоги арт. 2302 0340 (СБ РИФ ЗАКР M3 А2) — 13 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M3 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 0340) - ближайшие аналоги:
  • GOEBEL 75503 10011
  • FIXI 85IXITTCGM03L
  • BÖLLHOFF 233 26 030 025
  • BÖLLHOFF 233 26 030 032
  • KVT M3 RC ROFG 2,3
  • KVT M3 RC ROFG 3,0
  • KVT M3 C ROFG 2,3
  • KVT M3 C ROFG 3,0
  • CLUFIX 01I030CCB023X
  • CLUFIX 01I030CCB030X
  • RIVETSHOP 20856450301
  • SKVEN A2CL01R-M03N2
  • S+P 102623 165

2302 0430 M4 0.5 - 3.0 16.5 5.9 6.0 9.0 1.0 7.7 2.7 5.2 4.3 3.0
▸ Ближайшие аналоги арт. 2302 0430 (СБ РИФ ЗАКР M4 А2) — 19 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M4 из нержавеющей стали A2 / AISI 304 (арт. 2302 0430) - ближайшие аналоги:
  • BRALO 0373404006
  • GOEBEL 75504 10010
  • SCELL-IT ENBD0420
  • RIVIT 1922800
  • RIVETMAX CN903
  • QONNECT 02SS02F0401
  • FIXIT CC-M4-B-CE
  • FIXI 85IXITTCGM04C
  • ABSOLUT 02SS02F04010
  • BÖLLHOFF 233 26 040 015
  • BÖLLHOFF 233 26 040 030
  • KVT M4 RC ROFG 1,3
  • CLUFIX 01I040CCB013X
  • CLUFIX 01I040CCB021X
  • RIVETSHOP 20856550301
  • SKVEN A2CL01R-M04N1
  • NITLIX NX-M4-FKС-16-A2
  • S+P 102624 165
  • FASTBOLT 88690 042002

2302 0445 M4 3.0 - 4.5 18.0 5.9 6.0 9.0 1.0 7.7 2.7 5.2 4.3 3.0
▸ Ближайшие аналоги арт. 2302 0445 (СБ РИФ ЗАКР M4 А2) — 13 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M4 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 0445) - ближайшие аналоги:
  • GOEBEL 75504 10011
  • FIXI 85IXITTCGM04L
  • BÖLLHOFF 233 26 040 035
  • BÖLLHOFF 233 26 040 042
  • KVT M4 RC ROFG 2,1
  • KVT M4 RC ROFG 3,7
  • CLUFIX 01I040CCB030X
  • CLUFIX 01I040CCB037X
  • RIVETSHOP 20856650301
  • SKVEN A2CL01R-M04N2
  • NITLIX NX-M4-FKС-18-A2
  • S+P 102624 18
  • FASTBOLT 88690 043502

2302 0530 M5 0.5 - 3.0 19.0 6.9 7.0 10.0 1.0 12.1 3.2 7.6 8.5 7.1
▸ Ближайшие аналоги арт. 2302 0530 (СБ РИФ ЗАКР M5 А2) — 22 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M5 из нержавеющей стали A2 / AISI 304 (арт. 2302 0530) - ближайшие аналоги:
  • BRALO 0373405007
  • GOEBEL 75505 10010
  • SCELL-IT ENBD0525
  • RIVIT 3009700
  • TITGEMEYER 334 825 000
  • RIVETMAX CN1146
  • QONNECT 02SS02F0501
  • FIXIT CC-M5-B-CE
  • FIXI 85IXITTCGM05C
  • ABSOLUT 02SS02F05010
  • BÖLLHOFF 233 26 050 015
  • BÖLLHOFF 233 26 050 030
  • KVT M5 RC ROFG 1,5
  • KVT M5 RC ROFG 2,5
  • CLUFIX 01I050CCB015X
  • CLUFIX 01I050CCB025X
  • RIVETSHOP 20856050301
  • SKVEN A2CL01R-M05N1
  • NITLIX NX-M5-FKС-17-A2
  • TUBTARA 5451807
  • S+P 102625 19
  • FASTBOLT 88690 053002

2302 0555 M5 3.0 - 5.5 21.5 6.9 7.0 10.0 1.0 12.1 3.2 7.6 8.5 7.1
▸ Ближайшие аналоги арт. 2302 0555 (СБ РИФ ЗАКР M5 А2) — 11 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M5 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 0555) - ближайшие аналоги:
  • GOEBEL 75505 10011
  • FIXI 85IXITTCGM05L
  • BÖLLHOFF 233 26 050 040
  • KVT M5 RC ROFG 3,5
  • CLUFIX 01I050CCB035X
  • CLUFIX 01I050CCB045X
  • RIVETSHOP 20856050551
  • SKVEN A2CL01R-M05N2
  • NITLIX NX-M5-FKС-19-A2
  • S+P 102625 215
  • FASTBOLT 88690 055002

2302 0630 M6 0.5 - 3.0 22.0 8.9 9.0 13.0 1.5 19.3 5.1 11.9 13.8 10.5
▸ Ближайшие аналоги арт. 2302 0630 (СБ РИФ ЗАКР M6 А2) — 22 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M6 из нержавеющей стали A2 / AISI 304 (арт. 2302 0630) - ближайшие аналоги:
  • BRALO 0373406009
  • GOEBEL 75506 10010
  • SCELL-IT ENBD0630
  • RIVIT 3009800
  • TITGEMEYER 334 826 000
  • RIVETMAX CN904
  • QONNECT 02SS02F0601
  • FIXIT CC-M6-B-CE
  • FIXI 85IXITTCGM06C
  • ABSOLUT 02SS02F06010
  • BÖLLHOFF 233 26 060 015
  • BÖLLHOFF 233 26 060 030
  • KVT M6 RC ROFG 2,5
  • CLUFIX 01I060CCB015X
  • CLUFIX 01I060CCB025X
  • RIVETSHOP 20856060301
  • SKVEN A2CL01R-M06N1
  • NITLIX NX-M6-FKС-19,2-A2
  • NITLIX NX-M6-FKС-23-A2
  • TUBTARA 5461007
  • S+P 102626 22
  • FASTBOLT 88690 063002

2302 0655 M6 3.0 - 5.5 24.5 8.9 9.0 13.0 1.5 19.3 5.1 11.9 13.8 10.5
▸ Ближайшие аналоги арт. 2302 0655 (СБ РИФ ЗАКР M6 А2) — 12 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M6 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 0655) - ближайшие аналоги:
  • GOEBEL 75506 10011
  • FIXI 85IXITTCGM06L
  • BÖLLHOFF 233 26 060 045
  • KVT M6 RC ROFG 3,5
  • CLUFIX 01I060CCB035X
  • CLUFIX 01I060CCB045X
  • CLUFIX 01I060CCB055X
  • RIVETSHOP 20856160301
  • SKVEN A2CL01R-M06N2
  • NITLIX NX-M6-FKС-21-A2
  • S+P 102626 245
  • FASTBOLT 88690 065002

2302 0830 M8 0.5 - 3.0 26.5 10.9 11.0 16.0 1.5 27.2 7.1 18.3 33.6 19.5
▸ Ближайшие аналоги арт. 2302 0830 (СБ РИФ ЗАКР M8 А2) — 21 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M8 из нержавеющей стали A2 / AISI 304 (арт. 2302 0830) - ближайшие аналоги:
  • BRALO 0373408011
  • GOEBEL 75508 10010
  • SCELL-IT ENBD0830
  • RIVIT 4368000
  • TITGEMEYER 334 827 000
  • RIVETMAX CN1147
  • QONNECT 02SS02F0801
  • FIXIT CC-M8-B-CE
  • FIXI 85IXITTCGM08C
  • ABSOLUT 02SS02F08010
  • BÖLLHOFF 233 26 080 015
  • BÖLLHOFF 233 26 080 030
  • KVT M8 RC ROFG 3,0
  • CLUFIX 01I080CCB018X
  • CLUFIX 01I080CCB030X
  • RIVETSHOP 20856080351
  • SKVEN A2CL01R-M08N1
  • NITLIX NX-M8-FKС-21,5-A2
  • TUBTARA 5480657
  • S+P 102628 265
  • FASTBOLT 88690 083002

2302 0855 M8 3.0 - 5.5 29.0 10.9 11.0 16.0 1.5 27.2 7.1 18.3 33.6 19.5
▸ Ближайшие аналоги арт. 2302 0855 (СБ РИФ ЗАКР M8 А2) — 14 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M8 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 0855) - ближайшие аналоги:
  • GOEBEL 75508 10011
  • FIXI 85IXITTCGM08L
  • BÖLLHOFF 233 26 080 045
  • BÖLLHOFF 233 26 080 060
  • KVT M8 RC ROFG 5,0
  • CLUFIX 01I080CCB042X
  • CLUFIX 01I080CCB050X
  • CLUFIX 01I080CCB065X
  • RIVETSHOP 20856080601
  • SKVEN A2CL01R-M08N2
  • NITLIX NX-M8-FKС-24-A2
  • TUBTARA 5480667
  • S+P 102628 29
  • FASTBOLT 88690 085502

2302 1035 M10 1.0 - 3.5 28.5 12.9 13.0 19.0 2.0 36.6 7.7 24.5 53.9 30.0
▸ Ближайшие аналоги арт. 2302 1035 (СБ РИФ ЗАКР M10 А2) — 16 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M10 из нержавеющей стали A2 / AISI 304 (арт. 2302 1035) - ближайшие аналоги:
  • GOEBEL 75510 10010
  • RIVIT 4368100
  • QONNECT 02SS02F1001
  • FIXIT CC-M10-B-CE
  • FIXI 85IXITTCGM10C13
  • ABSOLUT 02SS02F10010
  • BÖLLHOFF 233 26 100 015
  • BÖLLHOFF 233 26 100 030
  • KVT M10 RC ROFG 4,0
  • CLUFIX 01I100CCB025X
  • CLUFIX 01I100CCB040X
  • RIVETSHOP 20856100301
  • SKVEN A2CL01R-M10N1
  • NITLIX NX-M10-FKC-27d13-A2
  • S+P 1026210 285
  • FASTBOLT 88690 103502

2302 1060 M10 3.0 - 6.0 33.5 12.9 13.0 19.0 2.0 36.6 7.7 24.5 53.9 30.0
▸ Ближайшие аналоги арт. 2302 1060 (СБ РИФ ЗАКР M10 А2) — 10 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M10 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 2302 1060) - ближайшие аналоги:
  • GOEBEL 75510 10011
  • FIXI 85IXITTCGM10L13
  • BÖLLHOFF 233 26 100 045
  • BÖLLHOFF 233 26 100 060
  • KVT M10 RC ROFG 5,5
  • CLUFIX 01I100CCB055X
  • RIVETSHOP 20856200301
  • SKVEN A2CL01R-M10N2
  • S+P 1026210 335
  • FASTBOLT 88690 106002

2302 1260 M12 3.0 - 6.0 33.5 15.9 16.0 23.0 2.0 62.3 10.8 35.0 94.0 64.0
▸ Ближайшие аналоги арт. 2302 1260 (СБ РИФ ЗАКР M12 А2) — 7 позиций
Закрытая резьбовая заклёпка со стандартным буртом и насечкой M12 из нержавеющей стали A2 / AISI 304 (арт. 2302 1260) - ближайшие аналоги:
  • BÖLLHOFF 233 26 120 015
  • BÖLLHOFF 233 26 120 030
  • KVT M12 RC ROFG 4,2
  • CLUFIX 01I120CCB042X
  • RIVETSHOP 20856320301
  • SKVEN A2CL01R-M12N1
  • S+P 1026212 335

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей и технических условий (ТУ) возможных аналогов.

Варианты написания производителей аналогов: ABSOLUT (skytools, скайтул, скайтулс, абсолют); BRALO (брало); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); FASTBOLT (фастболт, фаст болт); FIXI (фикси); FIXIT (фиксит); GOEBEL (гёбель, гебель, гобель, гоебел); KVT (kvt-fastening, bosard, квт, боссард); NITLIX (нитликс, нитлих); QONNECT (коннект); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVETSHOP (rivet shop, риветшоп, ривет шоп); RIVIT (ривит); S+P (s&p, schäfer + peters, schaefer + peters, шефер + петерс, шефер и петерс, с+п, шафер петерс); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 1680-001-30391216-2011, ТУ 25.94.11-001-53797004-2023 (ранее ТУ 1680-001-53797004-2016), ТУ 25.94.11-001-53797004-2025, ТУ 25.94.11-001-32950631-2024.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
