Шестигранная резьбовая заклёпка открытого типа со стандартным буртом из нержавеющей стали A2 (AISI 304)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.
Шестигранная заклёпка имеет повышенное сопротивление прокручиванию. Монтаж заклёпки производится в заранее подготовленное шестигранное отверстие. За счет граней шестигранного тела, заклёпка надёжно фиксируется в отверстии и создаёт резьбовое соединение, которое будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной заклёпкой и в 3 раза по сравнению с гладкой.
Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.
Установка:
Особенности и преимущества:
- Быстрая и несложная установка
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Устойчивое к вибрациям соединение
- Не повреждает финишное покрытие рабочей поверхности
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Высокая коррозийная стойкость соединения
Применяется при производстве:
- Креплений виброопор и узлов компрессорных агрегатов холодильных установок
- Клеммных коробок электродвигателей и пускателей вибрационного оборудования
- Приборных панелей и щитов управления судового машинного отделения
- Вибросит и приводов тестомесильных машин пищевого производства
- Насосно-компрессорных агрегатов и теплообменников НПЗ
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ ШГР А2)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |

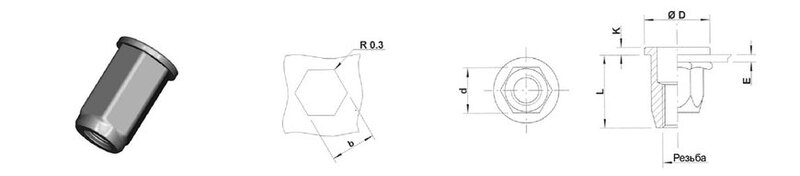

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа со стандартным буртом и шестигранным телом из нержавеющей стали A2 / AISI 304 (СБ ШГР А2, арт. 2402)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа со стандартным буртом и шестигранным телом из нержавеющей стали A2 / AISI 304 (СБ ШГР А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

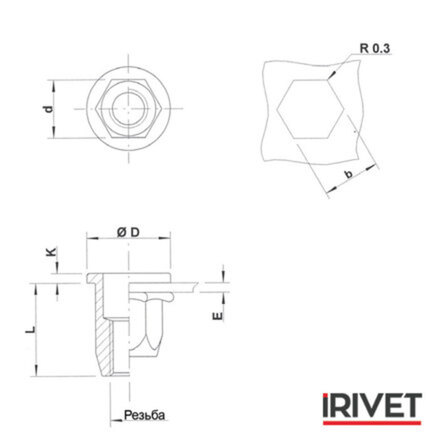

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2402 0430 | M4 | 0.5 - 3.0 | 11.5 | 6.0 | 6.1 | 9.0 | 1.0 | 7.7 | 2.7 | 6.2 | 4.3 | 5.5 |
▸ Ближайшие аналоги арт. 2402 0430 (СБ ШГР M4 А2) — 11 позицийОткрытая резьбовая заклёпка со стандартным буртом и шестигранным телом M4 из нержавеющей стали A2 / AISI 304 (арт. 2402 0430) - ближайшие аналоги:
|
||||||||||||
| 2402 0530 | M5 | 0.5 - 3.0 | 13.5 | 7.0 | 7.1 | 10.0 | 1.0 | 12.1 | 3.2 | 8.4 | 8.5 | 10.5 |
▸ Ближайшие аналоги арт. 2402 0530 (СБ ШГР M5 А2) — 11 позицийОткрытая резьбовая заклёпка со стандартным буртом и шестигранным телом M5 из нержавеющей стали A2 / AISI 304 (арт. 2402 0530) - ближайшие аналоги:
|
||||||||||||
| 2402 0630 | M6 | 0.5 - 3.0 | 15.5 | 9.0 | 9.1 | 13.0 | 1.5 | 19.3 | 5.1 | 13.1 | 13.8 | 21.0 |
▸ Ближайшие аналоги арт. 2402 0630 (СБ ШГР M6 А2) — 12 позицийОткрытая резьбовая заклёпка со стандартным буртом и шестигранным телом M6 из нержавеющей стали A2 / AISI 304 (арт. 2402 0630) - ближайшие аналоги:
|
||||||||||||
| 2402 0830 | M8 | 0.5 - 3.0 | 17.5 | 11.0 | 11.1 | 16.0 | 1.5 | 27.2 | 7.1 | 21.0 | 33.6 | 30.0 |
▸ Ближайшие аналоги арт. 2402 0830 (СБ ШГР M8 А2) — 12 позицийОткрытая резьбовая заклёпка со стандартным буртом и шестигранным телом M8 из нержавеющей стали A2 / AISI 304 (арт. 2402 0830) - ближайшие аналоги:
|
||||||||||||
| 2402 1035 | M10 | 1.0 - 3.5 | 22.0 | 13.0 | 13.1 | 16.3 | 2.0 | 36.6 | 7.7 | 28.2 | 53.9 | 50.0 |
▸ Ближайшие аналоги арт. 2402 1035 (СБ ШГР M10 А2) — 10 позицийОткрытая резьбовая заклёпка со стандартным буртом и шестигранным телом M10 из нержавеющей стали A2 / AISI 304 (арт. 2402 1035) - ближайшие аналоги:
|
||||||||||||
