Полушестигранная резьбовая заклёпка закрытого типа со стандартным буртом из углеродистой стали (белый цинк)
Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.
Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.
Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для монтажа в большинстве видов материалов.
Полушестигранная заклёпка имеет повышенное сопротивление прокручиванию. Монтаж заклёпки производится в заранее подготовленное шестигранное отверстие. За счет граней шестигранного тела, заклёпка надёжно фиксируется в отверстии и создаёт резьбовое соединение, которое будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной заклёпкой и в 3 раза по сравнению с гладкой.
Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.
Установка:
Особенности и преимущества:
- Надежная резьба в тонком листовом материале
- Быстрая и несложная установка
- Повышенное сопротивление прокручиванию
- Большая несущая поверхность обеспечивает высокое прижимное усилие
- Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
- Хорошая коррозийная стойкость соединения в условиях сухого помещения
Применяется при производстве:
- Электрощитов для строительных площадок и передвижных объектов
- Влагозащищённых корпусов уличных платёжных терминалов и банкоматов
- Шумозащитных кожухов дизель-генераторных установок
- Дверной фурнитуры изотермических рефрижераторных кузовов
- Креплений двигателей и корпусов газонокосилок и мотокультиваторов
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ 1/2ШГР ЗАКР СТ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |

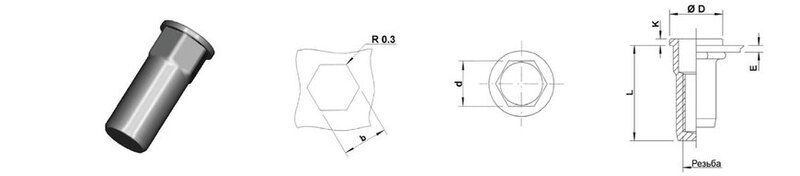

Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа со стандартным буртом и полу-шестигранным телом из углеродистой стали / белый цинк (СБ 1/2ШГР ЗАКР СТ, арт. 2701)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа со стандартным буртом и полу-шестигранным телом из углеродистой стали / белый цинк (СБ 1/2ШГР ЗАКР СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

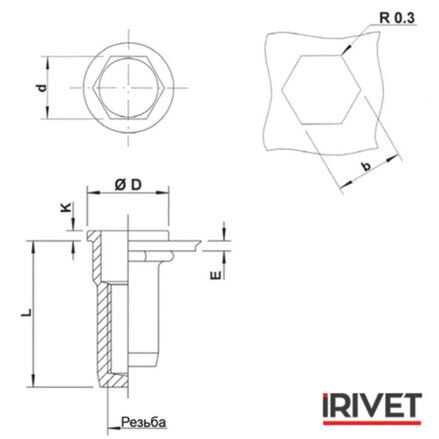

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2701 0430 | M4 | 0.5 - 3.0 | 16.0 | 6.0 | 6.1 | 8.5 | 1.0 | 6.7 | 2.1 | 4.7 | 3.8 | 5.5 |
▸ Ближайшие аналоги арт. 2701 0430 (СБ 1/2ШГР ЗАКР M4 СТ) — 8 позицийЗакрытая резьбовая заклёпка со стандартным буртом и полу-шестигранным телом M4 из углеродистой стали / белый цинк (арт. 2701 0430) - ближайшие аналоги:
|
||||||||||||
| 2701 0530 | M5 | 0.5 - 3.0 | 19.0 | 7.0 | 7.1 | 9.5 | 1.0 | 10.1 | 2.8 | 6.1 | 7.1 | 10.5 |
▸ Ближайшие аналоги арт. 2701 0530 (СБ 1/2ШГР ЗАКР M5 СТ) — 10 позицийЗакрытая резьбовая заклёпка со стандартным буртом и полу-шестигранным телом M5 из углеродистой стали / белый цинк (арт. 2701 0530) - ближайшие аналоги:
|
||||||||||||
| 2701 0630 | M6 | 0.5 - 3.0 | 21.5 | 9.0 | 9.1 | 12.0 | 1.5 | 15.9 | 3.9 | 9.4 | 12.3 | 21.0 |
▸ Ближайшие аналоги арт. 2701 0630 (СБ 1/2ШГР ЗАКР M6 СТ) — 9 позицийЗакрытая резьбовая заклёпка со стандартным буртом и полу-шестигранным телом M6 из углеродистой стали / белый цинк (арт. 2701 0630) - ближайшие аналоги:
|
||||||||||||
| 2701 0830 | M8 | 0.5 - 3.0 | 25.0 | 11.0 | 11.1 | 14.5 | 1.5 | 24.9 | 5.2 | 13.3 | 25.7 | 30.0 |
▸ Ближайшие аналоги арт. 2701 0830 (СБ 1/2ШГР ЗАКР M8 СТ) — 10 позицийЗакрытая резьбовая заклёпка со стандартным буртом и полу-шестигранным телом M8 из углеродистой стали / белый цинк (арт. 2701 0830) - ближайшие аналоги:
|
||||||||||||
| 2701 1035 | M10 | 1.0 - 3.5 | 35.5 | 13.0 | 13.1 | 16.0 | 2.0 | 30.9 | 6.2 | 16.3 | 47.2 | 50.0 |
▸ Ближайшие аналоги арт. 2701 1035 (СБ 1/2ШГР ЗАКР M10 СТ) — 7 позицийЗакрытая резьбовая заклёпка со стандартным буртом и полу-шестигранным телом M10 из углеродистой стали / белый цинк (арт. 2701 1035) - ближайшие аналоги:
|
||||||||||||
