Заклёпка без насечки с потайным буртом сталь цинк (упаковка)
  • Rn 4001 1 1600
  • Rn 4001 2 1600
  • Rn4001

Заклёпка без насечки с потайным буртом сталь цинк (упаковка)

Гладкая резьбовая заклёпка открытого типа с потайным буртом из оцинкованной стали

Выберите параметры

Цена: 5 535,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Потайной
Тело заклёпки Гладкая
Тип заклёпки Открытая
Материал заклёпки Углеродистая сталь / Белый цинк

Гладкая резьбовая заклёпка открытого типа с потайным буртом из углеродистой стали (белый цинк)

Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.

Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.

Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.

Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.

Установка:

Установка цилиндрической заклепки гайки в потай из стали в оцинковке

Особенности и преимущества:

  • Установка на любой стадии производства (до или после финишной обработки)
  • Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
  • Не нарушает целостности покрытия и не деформирует стенки отверстия
  • Бурт заклёпки не выступает над рабочей поверхностью
  • Сквозное отверстие заклёпки не ограничивает длину используемого винта
  • Хорошая коррозийная стойкость соединения в условиях сухого помещения

Применяется при производстве:

  • Корпусной и офисной мебели
  • Кронштейнов и корпусов бытовой техники
  • Серверных стоек и панелей вентиляции серверных помещений
  • Ступеней и гребёнок эскалаторов и траволаторов
  • Напольных панелей лифтовых кабин

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ СТ)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с потайным буртом из углеродистой стали / белый цинк (ПБ СТ, арт. 4001)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом из углеродистой стали / белый цинк (ПБ СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

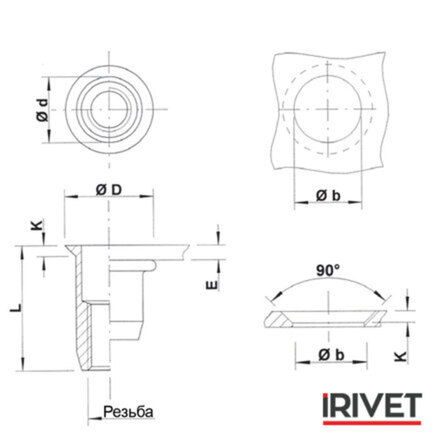

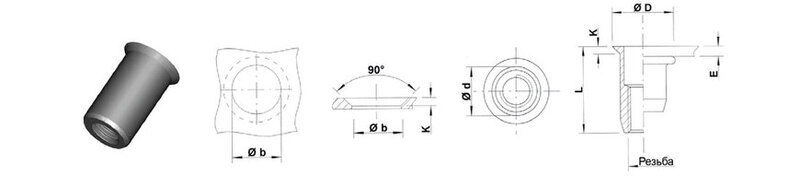

Размеры гладкой резьбовой заклёпки с потайным буртом

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа с потайным буртом из углеродистой стали / белый цинк (ПБ СТ, арт. 4001): 13 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

4001 0335 M3 1.7 - 3.5 11.3 4.9 5.0 8.0 1.5 4.0 1.4 3.3 1.4 1.8
▸ Ближайшие аналоги арт. 4001 0335 (ПБ M3 СТ) — 15 позиций
Открытая резьбовая заклёпка с потайным буртом M3 из углеродистой стали / белый цинк (арт. 4001 0335) - ближайшие аналоги:
  • RIVIT 0303100
  • TITGEMEYER 336 191 950
  • EMHART PSZKO-0335
  • ANSHIDA CYZ M3X9.0
  • FIXI 85ACITSM03C
  • BÖLLHOFF 233 11 030 015
  • CLUFIX 01A030FRO017Z
  • CLUFIX 01A030FRO023Z
  • GRONDGROUP 000ITSM03C050ZN
  • SKVEN STCP03G-M03N1
  • SACTO 32M3 TS-C
  • TUBTARA 523209
  • FAR 60403102
  • FAR 60403101
  • KLAUE KSM3-A-C

4001 0435 M4 1.7 - 3.5 11.5 5.9 6.0 9.0 1.5 6.7 2.1 4.4 3.8 2.7
▸ Ближайшие аналоги арт. 4001 0435 (ПБ M4 СТ) — 24 позиций
Открытая резьбовая заклёпка с потайным буртом M4 из углеродистой стали / белый цинк (арт. 4001 0435) - ближайшие аналоги:
  • SCELL-IT PCK0435
  • RIVIT 0303400
  • TITGEMEYER 336 231 950
  • RIVETMAX CN416
  • EMHART PSZKO-0435
  • ANSHIDA CYZ M4X11.0
  • FIXI 85ACITSM04C
  • BÖLLHOFF 233 11 040 020
  • BÖLLHOFF 233 11 040 030
  • KVT M4-36 SK ST
  • CLUFIX 01A040FRO021Z
  • CLUFIX 01A040FRO030Z
  • GRONDGROUP 000ITSM04C060ZN
  • SKVEN STCP03G-M04N1
  • SARIV V97010104
  • SACTO 32M4 TS-C
  • HONSEL 10853040350
  • VVG 10.853.040.350
  • TUBTARA 524309
  • FAR 60404102
  • FAR 60404101
  • KLAUE KSM4C
  • KLAUE KSM4-A-С
  • REYHER 088424001000040035

4001 0450 M4 3.5 - 5.0 13.0 5.9 6.0 9.0 1.5 6.7 2.1 4.4 3.8 2.7
▸ Ближайшие аналоги арт. 4001 0450 (ПБ M4 СТ) — 14 позиций
Открытая резьбовая заклёпка с потайным буртом M4 2-я длина из углеродистой стали / белый цинк (арт. 4001 0450) - ближайшие аналоги:
  • RIVIT 0303600
  • TITGEMEYER 336 235 950
  • EMHART PSZKO-0450
  • ANSHIDA CYZ M4X13.0
  • DEGOMETAL 171 404 501
  • BÖLLHOFF 233 11 040 050
  • KVT M4-51 SK ST
  • CLUFIX 01A040FRO037Z
  • SKVEN STCP03G-M04N2
  • SACTO 32M4 TS-L
  • VVG 10.853.040.500
  • TUBTARA 524329
  • FAR 60404302
  • FAR 60404301

4001 0540 M5 1.7 - 4.0 13.0 6.9 7.0 10.0 1.5 10.1 2.8 6.2 7.1 4.7
▸ Ближайшие аналоги арт. 4001 0540 (ПБ M5 СТ) — 23 позиций
Открытая резьбовая заклёпка с потайным буртом M5 из углеродистой стали / белый цинк (арт. 4001 0540) - ближайшие аналоги:
  • SCELL-IT PCK0540
  • RIVIT 0304000
  • TITGEMEYER 336 271 950
  • RIVETMAX CN417
  • EMHART PSZKO-0540
  • ANSHIDA CYZ M5X13.0
  • FIXI 85ACITSM05C
  • BÖLLHOFF 233 11 050 040
  • KVT M5-41 SK ST
  • CLUFIX 01A050FRO025Z
  • CLUFIX 01A050FRO035Z
  • GRONDGROUP 000ITSM05C070ZN
  • SKVEN STCP03G-M05N1
  • SARIV V97010105
  • SACTO 32M5 TS-C
  • HONSEL 10853050400
  • VVG 10.853.050.400
  • TUBTARA 525269
  • FAR 60405102
  • FAR 60405101
  • KLAUE KSM5C
  • KLAUE KSM5-A-С
  • REYHER 088424001000050040

4001 0565 M5 4.0 - 6.5 16.0 6.9 7.0 10.0 1.5 10.1 2.8 6.2 7.1 4.7
▸ Ближайшие аналоги арт. 4001 0565 (ПБ M5 СТ) — 15 позиций
Открытая резьбовая заклёпка с потайным буртом M5 2-я длина из углеродистой стали / белый цинк (арт. 4001 0565) - ближайшие аналоги:
  • RIVIT 0304100
  • TITGEMEYER 336 273 950
  • EMHART PSZKO-0565
  • ANSHIDA CYZ M5X15.0
  • DEGOMETAL 171 405 601
  • BÖLLHOFF 233 11 050 065
  • KVT M5-61 SK ST
  • CLUFIX 01A050FRO045Z
  • SKVEN STCP03G-M05N2
  • SACTO 32M5 TS-L
  • VVG 10.853.050.550
  • TUBTARA 525289
  • FAR 60405302
  • FAR 60405301
  • REYHER 088424001000050060

4001 0645 M6 1.7 - 4.5 17.0 8.9 9.0 12.0 1.5 15.9 3.9 9.5 12.3 7.0
▸ Ближайшие аналоги арт. 4001 0645 (ПБ M6 СТ) — 24 позиций
Открытая резьбовая заклёпка с потайным буртом M6 из углеродистой стали / белый цинк (арт. 4001 0645) - ближайшие аналоги:
  • SCELL-IT PCK0645
  • RIVIT 0304400
  • TITGEMEYER 336 721 950
  • RIVETMAX CN418
  • EMHART PSZKO-0645
  • SORREX CYZ-W M6
  • ANSHIDA CYZ M6X15.0
  • FIXI 85ACITSM06C
  • BÖLLHOFF 233 11 060 040
  • KVT M6-31 SK ST
  • CLUFIX 01A060FRO025Z
  • CLUFIX 01A060FRO035Z
  • GRONDGROUP 000ITSM06C090ZN
  • SKVEN STCP03G-M06N1
  • SARIV V97010106
  • SACTO 32M6 TS-C
  • HONSEL 10853060450
  • VVG 10.853.060.450
  • TUBTARA 526309
  • FAR 60406102
  • FAR 60406101
  • KLAUE KSM6C
  • KLAUE KSM6-A-С
  • REYHER 088424001000060045

4001 0665 M6 4.5 - 6.5 19.0 8.9 9.0 12.0 1.5 15.9 3.9 9.5 12.3 7.0
▸ Ближайшие аналоги арт. 4001 0665 (ПБ M6 СТ) — 17 позиций
Открытая резьбовая заклёпка с потайным буртом M6 2-я длина из углеродистой стали / белый цинк (арт. 4001 0665) - ближайшие аналоги:
  • RIVIT 0304600
  • TITGEMEYER 336 722 950
  • EMHART PSZKO-0665
  • ANSHIDA CYZ M6X17.0
  • DEGOMETAL 171 406 601
  • BÖLLHOFF 233 11 060 065
  • KVT M6-61 SK ST
  • CLUFIX 01A060FRO045Z
  • CLUFIX 01A060FRO055Z
  • SKVEN STCP03G-M06N2
  • SACTO 32M6 TS-L
  • HONSEL 10853060600
  • VVG 10.853.060.600
  • TUBTARA 526329
  • FAR 60406302
  • FAR 60406301
  • REYHER 088424001000060065

4001 0845 M8 1.7 - 4.5 19.0 10.9 11.0 14.0 1.5 24.9 5.2 12.9 25.7 13.0
▸ Ближайшие аналоги арт. 4001 0845 (ПБ M8 СТ) — 24 позиций
Открытая резьбовая заклёпка с потайным буртом M8 из углеродистой стали / белый цинк (арт. 4001 0845) - ближайшие аналоги:
  • SCELL-IT PCK0845
  • RIVIT 0304900
  • TITGEMEYER 336 867 950
  • RIVETMAX CN419
  • EMHART PSZKO-0845
  • SORREX CYZ-W M8
  • ANSHIDA CYZ M8X17.0
  • FIXI 85ACITSM08C
  • BÖLLHOFF 233 11 080 040
  • KVT M8-31 SK ST
  • CLUFIX 01A080FRO030Z
  • CLUFIX 01A080FRO042Z
  • GRONDGROUP 000ITSM08C110ZN
  • SKVEN STCP03G-M08N1
  • SARIV V97010108
  • SACTO 32M8 TS-C
  • HONSEL 10853080450
  • VVG 10.853.080.450
  • TUBTARA 528269
  • FAR 60408102
  • FAR 60408101
  • KLAUE KSM8C
  • KLAUE KSM8-A-С
  • REYHER 088424001000080045

4001 0865 M8 1.7 - 4.5 21.0 10.9 11.0 14.0 1.5 24.9 5.2 12.9 25.7 13.0
▸ Ближайшие аналоги арт. 4001 0865 (ПБ M8 СТ) — 17 позиций
Открытая резьбовая заклёпка с потайным буртом M8 2-я длина из углеродистой стали / белый цинк (арт. 4001 0865) - ближайшие аналоги:
  • RIVIT 0305100
  • TITGEMEYER 336 868 950
  • EMHART PSZKO-0865
  • ANSHIDA CYZ M8X19.0
  • DEGOMETAL 171 408 601
  • BÖLLHOFF 233 11 080 065
  • KVT M8-61 SK ST
  • CLUFIX 01A080FRO050Z
  • CLUFIX 01A080FRO065Z
  • SKVEN STCP03G-M08N2
  • SACTO 32M8 TS-L
  • HONSEL 10853080600
  • VVG 10.853.080.600
  • TUBTARA 528289
  • FAR 60408302
  • FAR 60408301
  • REYHER 088424001000080065

4001 1045 M10 1.7 - 4.5 19.0 12.4 12.5 16.0 1.5 30.9 6.2 15.8 47.2 15.0
▸ Ближайшие аналоги арт. 4001 1045 (ПБ M10 СТ) — 22 позиций
Открытая резьбовая заклёпка с потайным буртом M10 из углеродистой стали / белый цинк (арт. 4001 1045) - ближайшие аналоги:
  • RIVIT 3567900
  • RIVIT 0305400
  • TITGEMEYER 336 997 950
  • EMHART PSZKO-1045
  • ANSHIDA CYZ M10AX19.0
  • FIXI 85ACITSM10C12
  • FIXI 85ACITSM10C13
  • BÖLLHOFF 233 11 100 040
  • KVT M10-41 SK ST
  • CLUFIX 01A100FRO040Z
  • GRONDGROUP 000ITSM10C120ZN
  • GRONDGROUP 000ITSM10C130ZN
  • SKVEN STCP03G-M10N1
  • SACTO 32M10 TS-C
  • HONSEL 10853100450
  • VVG 10.853.100.450
  • TUBTARA 520229
  • FAR 60410102
  • FAR 60410101
  • KLAUE KSM10C
  • KLAUE KSM10-A-C
  • REYHER 088424001000100045

4001 1065 M10 1.7 - 4.5 23.0 12.4 12.5 16.0 1.5 30.9 6.2 15.8 47.2 15.0
▸ Ближайшие аналоги арт. 4001 1065 (ПБ M10 СТ) — 16 позиций
Открытая резьбовая заклёпка с потайным буртом M10 2-я длина из углеродистой стали / белый цинк (арт. 4001 1065) - ближайшие аналоги:
  • TITGEMEYER 336 998 950
  • EMHART PSZKO-1055
  • ANSHIDA CYZ M10AX21.0
  • DEGOMETAL 171 410 601
  • BÖLLHOFF 233 11 100 065
  • KVT M10-66 SK ST
  • CLUFIX 01A100FRO055Z
  • CLUFIX 01A100FRO070Z
  • SKVEN STCP03G-M10N2
  • SACTO 32M10 TS-L
  • HONSEL 10853100600
  • VVG 10.853.100.600
  • TUBTARA 520249
  • FAR 60410302
  • FAR 60410301
  • REYHER 088424001000100065

4001 1245 M12 2.0 - 4.5 26.0 15.9 16.0 19.0 1.8 43.6 8.6 20.4 81.7 32.0
▸ Ближайшие аналоги арт. 4001 1245 (ПБ M12 СТ) — 12 позиций
Открытая резьбовая заклёпка с потайным буртом M12 из углеродистой стали / белый цинк (арт. 4001 1245) - ближайшие аналоги:
  • TITGEMEYER 336 021 950
  • EMHART PSZKO-1245
  • FIXI 85ACITSM12C15
  • FIXI 85ACITSM12C16
  • BÖLLHOFF 233 11 120 045
  • KVT M12-46 SK ST
  • CLUFIX 01A120FRO042Z
  • GRONDGROUP 000ITSM12C150ZN
  • GRONDGROUP 000ITSM12C160ZN
  • SKVEN STCP03G-M12N1
  • TUBTARA 522269
  • KLAUE KSM12-A-C

4001 1275 M12 4.5 - 7.5 29.0 15.9 16.0 19.0 1.8 43.6 8.6 20.4 81.7 32.0
▸ Ближайшие аналоги арт. 4001 1275 (ПБ M12 СТ) — 9 позиций
Открытая резьбовая заклёпка с потайным буртом M12 2-я длина из углеродистой стали / белый цинк (арт. 4001 1275) - ближайшие аналоги:
  • RIVIT 1610200
  • TITGEMEYER 336 022 950
  • EMHART PSZKO-1275
  • BÖLLHOFF 233 11 120 075
  • KVT M12-76 SK ST
  • CLUFIX 01A120FRO060Z
  • CLUFIX 01A120FRO076Z
  • SKVEN STCP03G-M12N2
  • TUBTARA 522289

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей возможных аналогов.

Варианты написания производителей аналогов: ANSHIDA (аншида, анчида); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); DEGOMETAL (дегометаль, дегометал); EMHART (эмхарт, емхарт); FAR (фар); FIXI (фикси); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HONSEL (хонзель, хонсель, гонсель, хонзел); KLAUE (клауэ, клауе); KVT (kvt-fastening, bosard, квт, боссард); REYHER (райер, рейхер, реер, райхер); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVIT (ривит); SACTO (сакто); SARIV (сарив); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг).

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.

Есть вопросы? Хотите оставить отзыв? Действуйте!

Задавайте вопросы, оставляйте отзывы. Мы знаем все о нашем товаре, кроме того, ваше мнение крайне важно для нас.

Свяжитесь с нами, наши специалисты будут рады ответить на все ваши вопросы.

РАЗМЕСТИТЬ заказ

Если вопросов не осталось и вы готовы разместить заказ, воспользуйтесь корзиной или напишите нам на электронную почту.

Форма оплаты

C юридическими лицами мы работаем с НДС 22% по безналичному расчёту. Отгрузка товара производится только после поступления платежа. Для выставления счёта на оплату потребуются реквизиты вашей компании.

Для оформления заказа от физического лица нам потребуются ФИО покупателя, контактные данные и адрес доставки. Сформированный счет направляется по электронной почте. Оплату счета можно произвести через систему быстрых платежей (СБП), отсканировав QR-код, указанный в счете, либо в личном кабинете или отделении банка. Вместе с товаром покупатель получает товарную накладную и кассовый чек.

Доставка

После подтверждения заказа вы получите ваш товар согласно выбранному способу доставки.
При заказе от 40 000 рублей доставка по Москве, Московской области и в регионы осуществляется бесплатно!
По Москве и ближайшему Подмосковью возможна срочная доставка день в день.
Просим вас ознакомиться с полными условиями доставки в разделе Доставка.

Похожие товары
