Гладкая резьбовая заклёпка закрытого типа с потайным буртом из алюминия
Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.
Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.
Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Алюминий — лёгкий, пластичный и коррозионностойкий материал, предназначенный для снижения веса конструкции и монтажа в мягкие или тонколистовые материалы. Заклёпка легко устанавливается даже ручным инструментом с минимальным усилием, но имеет ограничения по максимальной нагрузке на резьбу.
Установка:
Особенности и преимущества:
- Установка на любой стадии производства (до или после финишной обработки)
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Бурт заклёпки не выступает над рабочей поверхностью
- Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
- Малый вес заклёпки — не утяжеляет конструкцию
Применяется при производстве:
- Систем уличного светодиодного освещения
- Лючков доступа к топливным бакам лёгких самолётов
- Креплений герметичных палубных люков и рундуков на алюминиевых катерах
- Аэродинамических панелей днища раллийных автомобилей
- Герметичных сервисных лючков корпусов радиоуправляемых моделей
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ ЗАКР АЛ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа с потайным буртом из алюминия (ПБ ЗАКР АЛ, арт. 4105)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа с потайным буртом из алюминия (ПБ ЗАКР АЛ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

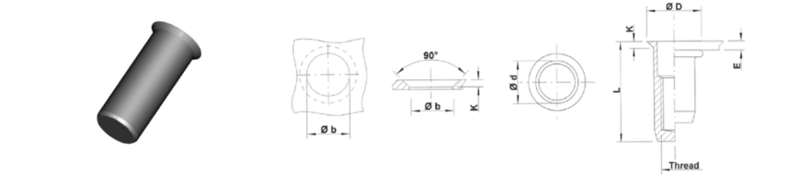

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4105 0435 | M4 | 1.7 - 3.5 | 15.5 | 6.0 | 6.1 | 9.0 | 1.5 | 3.7 | 1.1 | 2.6 | 2.2 | 1.4 |
▸ Ближайшие аналоги арт. 4105 0435 (ПБ ЗАКР M4 АЛ) — 9 позицийЗакрытая резьбовая заклёпка с потайным буртом M4 из алюминия (арт. 4105 0435) - ближайшие аналоги:
|
||||||||||||
| 4105 0450 | M4 | 3.5 - 5.0 | 17.0 | 6.0 | 6.1 | 9.0 | 1.5 | 3.7 | 1.1 | 2.6 | 2.2 | 1.4 |
▸ Ближайшие аналоги арт. 4105 0450 (ПБ ЗАКР M4 АЛ) — 7 позицийЗакрытая резьбовая заклёпка с потайным буртом M4 2-я длина из алюминия (арт. 4105 0450) - ближайшие аналоги:
|
||||||||||||
| 4105 0540 | M5 | 1.7 - 4.0 | 18.0 | 7.0 | 7.1 | 10.0 | 1.5 | 5.4 | 1.4 | 3.7 | 4.5 | 1.5 |
▸ Ближайшие аналоги арт. 4105 0540 (ПБ ЗАКР M5 АЛ) — 12 позицийЗакрытая резьбовая заклёпка с потайным буртом M5 из алюминия (арт. 4105 0540) - ближайшие аналоги:
|
||||||||||||
| 4105 0565 | M5 | 4.0 - 6.5 | 20.5 | 7.0 | 7.1 | 10.0 | 1.5 | 5.4 | 1.4 | 3.7 | 4.5 | 1.5 |
▸ Ближайшие аналоги арт. 4105 0565 (ПБ ЗАКР M5 АЛ) — 7 позицийЗакрытая резьбовая заклёпка с потайным буртом M5 2-я длина из алюминия (арт. 4105 0565) - ближайшие аналоги:
|
||||||||||||
| 4105 0645 | M6 | 1.7 - 4.5 | 22.0 | 9.0 | 9.1 | 12.0 | 1.5 | 7.6 | 2.3 | 4.9 | 7.4 | 3.2 |
▸ Ближайшие аналоги арт. 4105 0645 (ПБ ЗАКР M6 АЛ) — 12 позицийЗакрытая резьбовая заклёпка с потайным буртом M6 из алюминия (арт. 4105 0645) - ближайшие аналоги:
|
||||||||||||
| 4105 0665 | M6 | 4.5 - 6.5 | 24.0 | 9.0 | 9.1 | 12.0 | 1.5 | 7.6 | 2.3 | 4.9 | 7.4 | 3.2 |
▸ Ближайшие аналоги арт. 4105 0665 (ПБ ЗАКР M6 АЛ) — 8 позицийЗакрытая резьбовая заклёпка с потайным буртом M6 2-я длина из алюминия (арт. 4105 0665) - ближайшие аналоги:
|
||||||||||||
| 4105 0845 | M8 | 1.7 - 4.5 | 25.0 | 11.0 | 11.1 | 14.0 | 1.5 | 11.1 | 3.0 | 7.0 | 17.3 | 5.3 |
▸ Ближайшие аналоги арт. 4105 0845 (ПБ ЗАКР M8 АЛ) — 12 позицийЗакрытая резьбовая заклёпка с потайным буртом M8 из алюминия (арт. 4105 0845) - ближайшие аналоги:
|
||||||||||||
| 4105 0865 | M8 | 4.5 - 6.5 | 28.0 | 11.0 | 11.1 | 14.0 | 1.5 | 11.1 | 3.0 | 7.0 | 17.3 | 5.3 |
▸ Ближайшие аналоги арт. 4105 0865 (ПБ ЗАКР M8 АЛ) — 10 позицийЗакрытая резьбовая заклёпка с потайным буртом M8 2-я длина из алюминия (арт. 4105 0865) - ближайшие аналоги:
|
||||||||||||
