Заклёпка с насечкой и потайным буртом сталь цинк (упаковка)

Заклёпка открытого типа с насечкой и потайным буртом из оцинкованной стали

Выберите параметры

Размер резьбы, M:

Толщина материалов, E:

Характеристики

Форма бурта	Потайной
Тело заклёпки	С насечкой
Тип заклёпки	Открытая
Материал заклёпки	Углеродистая сталь / Белый цинк

Рифлёная резьбовая заклёпка открытого типа с потайным буртом из углеродистой стали (белый цинк)

Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.

Потайной бурт обеспечивает гладкую лицевую поверхность после монтажа заклёпки. Однако для установки заподлицо отверстие нужно заранее раззенковать.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.

Установка:

Установка цилиндрической заклепки гайки с насечкой в потай из стали в оцинковке

Особенности и преимущества:

Установка заподлицо с рабочей поверхностью
Устойчивое к прокручиванию резьбовое соединение
При установке не царапает и не деформирует рабочую поверхность
Установка надёжного резьбового соединения в тонком листовом материале
Качественное, прочное и устойчивое к вибрации соединение
Скорость и простота установки

Применяется при производстве:

Ножек металлической мебели
Внутренней отделки автомобиля
Вентиляционных коробов
Систем кондиционирования

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров¹, прочностных характеристик² и аналогов³ резьбовых заклёпок (ПБ РИФ СТ)

Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9

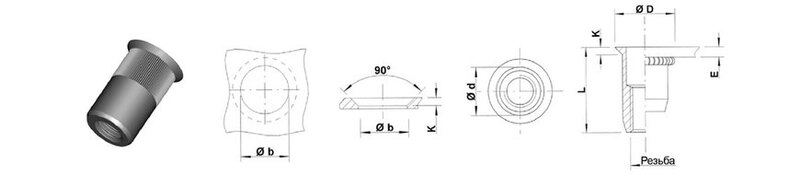

Таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом и насечкой, оцинкованной стали (ПБ РИФ СТ, арт. 4201)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом и насечкой из оцинкованной стали (ПБ РИФ СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

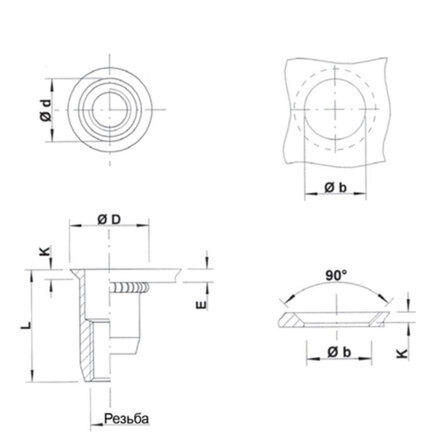

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).

Обозначения прочностных характеристик:
F_t — усилие на разрыв (tensile force); F_s — усилие на срез (shear force); F_i — установочное усилие (installation force).
T_t — момент затяжки резьбы (tightening torque); T_r — момент проворачивания заклёпки (torque-to-turn).

Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)

Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа с потайным буртом и насечкой из оцинкованной стали (ПБ РИФ СТ, арт. 4201): 7 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул	M	E, mm	L, mm	d, mm	b, mm	D, mm	K, mm	F_t, кН	F_s, кН	F_i, кН	T_t, Н·м	T_r, Н·м

4201 0325	M3	0.5 - 2.5	9.5	5.0	5.1	6.6	1.5	4.0	1.4	3.3	1.4	2.0
▸ Ближайшие аналоги арт. 4201 0325 (ПБ РИФ M3 СТ) — 21 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M3 из оцинкованной стали (арт. 4201 0325) - ближайшие аналоги: GOEBEL 75503 01000 GOEBEL 7550301000 RIVETMAX CN15 MASTERFIX 23M03VO1 HARPOON M3 CN1-PB-S HARPOON 021111330103 FIXIT CCS-M3-S SORREX CZW-W M3 ANSHIDA CZW M3X9.0 FIXI 85ACITSGM03C ABSOLUT 02ST01C03010 BÖLLHOFF RIVKLE 233 17 030 175 BÖLLHOFF RIVKLE 23317030175 CLUFIX 01A030FCO017Z CLUFIX 01A030FCO023Z GRONDGROUP 00ITSGM03C050ZN STALMAX LZN-H М3х9,0 (0,5-1,5) STALMAX 11342 RIVETSHOP 10845040151 SKVEN STCP03R-M03N1 NITLIX NX-M3-CK-10

4201 0430	M4	1.5 - 3.0	11.0	5.9	6.1	8.0	1.5	6.7	2.1	4.4	3.8	3.0
▸ Ближайшие аналоги арт. 4201 0430 (ПБ РИФ M4 СТ) — 46 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M4 из оцинкованной стали (арт. 4201 0430) - ближайшие аналоги: GESIPA 145 5365 GESIPA 1455365 BRALO 0371304006 SARIV V97010004 GOEBEL 75504 01001 GOEBEL 7550401001 SCELL-IT TCK0435 HONSEL 10845040350 RIVIT 3492800 VVG 10.845.040.350 TITGEMEYER 337 971 903 TITGEMEYER 337971903 WÜRTH 0948 44 26 WÜRTH 09484426 TUBTARA 5243097 RIVETMAX CN16 QONNECT 02ST01C0401 EMHART PSZKON-0435 MASTERFIX 23M04VO1 HARPOON M4 CN1-PB-S HARPOON 021111330104 FIXIT CCS-M4-S ANZI ANMP 04115 FMS SORREX ST-W M4 ZAC CH-KB-0430 YLB ANSHIDA CZW M4X11.0 FIXI 85ACITSGM04C FASTY 0371304006AM ABSOLUT 02ST01C04010 SRC M4 CSK-R POP AVDEL 0GM94-24040 DEGOMETAL 171 404 301 C BÖLLHOFF RIVKLE 233 17 040 175 BÖLLHOFF RIVKLE 23317040175 BÖLLHOFF RIVKLE 233 17 040 250 BÖLLHOFF RIVKLE 23317040250 KVT M4-36 RSK ST CLUFIX 01A040FCO021Z CLUFIX 01A040FCO030Z GRONDGROUP 00ITSGM04C060ZN STALMAX LZN-H М4х12 (1,5-3,0) STALMAX 10120 RIVETSHOP 10845040351 SKVEN STCP03R-M04N1 NITLIX NX-M4-CK-12 RIVET FACTORY 030042111

4201 0540	M5	1.5 - 4.0	13.0	6.9	7.1	9.5	1.5	10.1	2.8	6.2	7.1	7.1
▸ Ближайшие аналоги арт. 4201 0540 (ПБ РИФ M5 СТ) — 46 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M5 из оцинкованной стали (арт. 4201 0540) - ближайшие аналоги: GESIPA 145 5367 GESIPA 1455367 BRALO 0371305007 SARIV V97010005 GOEBEL 75505 01000 GOEBEL 7550501000 SCELL-IT TCK0540 HONSEL 10845050400 RIVIT 3115900 VVG 10.845.050.400 TITGEMEYER 337 973 903 TITGEMEYER 337973903 WÜRTH 0948 45 36 WÜRTH 09484536 TUBTARA 5252697 RIVETMAX CN17 QONNECT 02ST01C0501 EMHART PSZKON-0540 MASTERFIX 23M05VO1 HARPOON M5 CN1-PB-S HARPOON 021111330105 FIXIT CCS-M5-S ANZI ANMP 05135 FMS SORREX CZW-W M5 ZAC CH-KB-0535 YLB ANSHIDA CZW M5X13.0 FIXI 85ACITSGM05C FASTY 0371305007AM ABSOLUT 02ST01C05010 SRC M5 CSK-R POP AVDEL 0GM94-25040 DEGOMETAL 171 405 401 C BÖLLHOFF RIVKLE 233 17 050 200 BÖLLHOFF RIVKLE 23317050200 BÖLLHOFF RIVKLE 233 17 050 300 BÖLLHOFF RIVKLE 23317050300 KVT M5-41 RSK ST CLUFIX 01A050FCO025Z CLUFIX 01A050FCO035Z GRONDGROUP 00ITSGM05C070ZN STALMAX LZN-H М5х13 (1,5-3,5) STALMAX 10121 RIVETSHOP 10845050401 SKVEN STCP03R-M05N1 NITLIX NX-M5-CK-13 RIVET FACTORY 030052111

4201 0640	M6	1.5 - 4.0	16.0	8.9	9.1	12.0	1.5	15.9	3.9	9.5	12.3	10.5
▸ Ближайшие аналоги арт. 4201 0640 (ПБ РИФ M6 СТ) — 46 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M6 из оцинкованной стали (арт. 4201 0640) - ближайшие аналоги: GESIPA 145 5369 GESIPA 1455369 BRALO 0371306009 SARIV V97010006 GOEBEL 75506 01000 GOEBEL 7550601000 SCELL-IT TCK0645 HONSEL 10845060450 RIVIT 3020300 VVG 10.845.060.450 TITGEMEYER 337 975 903 TITGEMEYER 337975903 WÜRTH 0948 46 31 WÜRTH 09484631 TUBTARA 5263097 RIVETMAX CN18 RIVETMAX RX1228 RIVETMAX RX1231 QONNECT 02ST01C0601 EMHART PSZKON-0645 MASTERFIX 23M06VO1 HARPOON M6 CN1-PB-S HARPOON 021111330106 FIXIT CCS-M6-S ANZI ANMP 06160 FMS SORREX CZW-W M6 ZAC CH-KB-0640 YLB ANSHIDA CZW M6X15.0 FIXI 85ACITSGM06C FASTY 0371306009AM ABSOLUT 02ST01C06010 SRC M6 CSK-R POP AVDEL 0GM94-26040 DEGOMETAL 171 406 451 C BÖLLHOFF RIVKLE 233 17 060 300 BÖLLHOFF RIVKLE 23317060300 KVT M6-31 RSK ST CLUFIX 01A060FCO025Z CLUFIX 01A060FCO035Z GRONDGROUP 00ITSGM06C090ZN STALMAX LZN-H М6х15,5 (1,5-4,0) STALMAX 10122 RIVETSHOP 10845060451 SKVEN STCP03R-M06N1 NITLIX NX-M6-CK-15,5 RIVET FACTORY 030062111

4201 0840	M8	1.5 - 4.0	19.0	10.9	11.1	14.0	1.5	24.9	5.2	12.9	25.7	19.5
▸ Ближайшие аналоги арт. 4201 0840 (ПБ РИФ M8 СТ) — 45 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M8 из оцинкованной стали (арт. 4201 0840) - ближайшие аналоги: GESIPA 143 3715 GESIPA 1433715 BRALO 0371308011 SARIV V97010008 GOEBEL 75508 01000 GOEBEL 7550801000 SCELL-IT TCK0845 HONSEL 10845080450 RIVIT 3116000 VVG 10.845.080.450 TITGEMEYER 337 977 903 TITGEMEYER 337977903 WÜRTH 0948 48 31 WÜRTH 09484831 TUBTARA 5282697 RIVETMAX CN19 RIVETMAX RX1235-CN9 QONNECT 02ST01C0801 EMHART PSZKON-0845 MASTERFIX 23M08VO1 HARPOON M8 CN1-PB-S HARPOON 021111330108 FIXIT CCS-M8-S ANZI ANMP 08190 FMS SORREX CZW-W M8 ZAC CH-KB-0845 YLB ANSHIDA CZW M8X17.0 FIXI 85ACITSGM08C FASTY 0371308011AM ABSOLUT 02ST01C08010 SRC M8 CSK-R POP AVDEL 0GM94-28040 DEGOMETAL 171 408 451 C BÖLLHOFF RIVKLE 233 17 080 300 BÖLLHOFF RIVKLE 23317080300 KVT M8-31 RSK ST CLUFIX 01A080FCO030Z CLUFIX 01A080FCO042Z GRONDGROUP 00ITSGM08C110ZN STALMAX LZN-H М8х18,5 (2,0-4,5) STALMAX 10123 RIVETSHOP 10845080451 SKVEN STCP03R-M08N1 NITLIX NX-M8-CK-18,5 RIVET FACTORY 030082111

4201 1045	M10	1.5 - 4.5	22.0	12.9	13.1	16.0	1.5	30.9	6.2	15.8	47.2	30.0
▸ Ближайшие аналоги арт. 4201 1045 (ПБ РИФ M10 СТ) — 41 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M10 из оцинкованной стали (арт. 4201 1045) - ближайшие аналоги: GESIPA 145 5372 GESIPA 1455372 BRALO 0371301013 GOEBEL 75510 01000 GOEBEL 7551001000 SCELL-IT TCK1045 HONSEL 10845100450 RIVIT 0323100 RIVIT 3264800 VVG 10.845.100.450 TITGEMEYER 337 979 903 TITGEMEYER 337979903 WÜRTH 0948 410 31 WÜRTH 094841031 TUBTARA 5202297 RIVETMAX CN20 QONNECT 02ST01C1001 EMHART PSZKON-1045 MASTERFIX 23M10VO1 HARPOON M10 CN1-PB-S HARPOON 021111330110 FIXIT CCS-M10-S ANZI ANMP 10210 FMS ANSHIDA CZW M10X19.0 FIXI 85ACITSGM10C12 FIXI 85ACITSGM10C13 FASTY 0371301013AM ABSOLUT 02ST01C10010 SRC M10 CSK-R DEGOMETAL 171 410 451 C BÖLLHOFF RIVKLE 233 17 100 300 BÖLLHOFF RIVKLE 23317100300 KVT M10-41 RSK ST CLUFIX 01A100FCO040Z GRONDGROUP 00ITSGM10C120ZN GRONDGROUP 00ITSGM10C130ZN RIVETSHOP 10845100451 SKVEN STCP03R-M10N1 NITLIX NX-M10-CK-19d12 NITLIX NX-M10-CK-21d13 RIVET FACTORY 030102111

4201 1250	M12	2.0 - 5.0	24.0	15.9	16.1	19.0	1.6	43.6	8.6	20.4	81.7	64.0
▸ Ближайшие аналоги арт. 4201 1250 (ПБ РИФ M12 СТ) — 22 позиций Открытая резьбовая заклёпка с потайным буртом и насечкой M12 из оцинкованной стали (арт. 4201 1250) - ближайшие аналоги: GOEBEL 75512 01000 GOEBEL 7551201000 SCELL-IT TCK1245 HONSEL 10845120450 RIVIT 4698800 VVG 10.845.120.450 TITGEMEYER 337 980 903 TITGEMEYER 337980903 RIVETMAX CN21(16H) MASTERFIX 23M12VO1 HARPOON M12 CN1-PB-S HARPOON 021111330112 FIXIT CCS-M12-S FIXI 85ACITSGM12C15 FIXI 85ACITSGM12C16 ABSOLUT 02ST01C12010 KVT M12-46 RSK ST CLUFIX 01A120FCO042Z GRONDGROUP 00ITSGM12C150ZN RIVETSHOP 10845120451 SKVEN STCP03R-M12N1 NITLIX NX-M12-CK-24d15

¹ Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

² Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

³ Список производителей возможных аналогов.

Варианты написания производителей аналогов: ABSOLUT (skytools, скайтул, скайтулс, абсолют); ANSHIDA (аншида, анчида); ANZI (анзи, анци, анжи); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); BRALO (брало); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); DEGOMETAL (дегометаль, дегометал); EMHART (эмхарт, емхарт); FASTY (фасти, фэсти); FIXI (фикси); FIXIT (фиксит); GESIPA (гесипа, гезипа, джесипа, гесипо); GOEBEL (гёбель, гебель, гобель, гоебел); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HARPOON (харпун, гарпун, харпоон); HONSEL (хонзель, хонсель, гонсель, хонзел); KVT (kvt-fastening, bosard, квт, боссард); MASTERFIX (мастерфикс, мастер фикс); NITLIX (нитликс, нитлих); POP AVDEL (поп авдель, поп авдэл); QONNECT (коннект); RIVET FACTORY (rivetfactory, ривет фэктори, ривет фактори); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVETSHOP (rivet shop, риветшоп, ривет шоп); RIVIT (ривит); SARIV (сарив); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); SRC (срц); STALMAX (stal max, сталмакс, стальмакс, сталь макс); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг); WÜRTH (wurth, вюрт, вурт, вирт); ZAC (zak, зак)

Наименования производителей, товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
