Рифлёная резьбовая заклёпка открытого типа с потайным буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.
Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Быстрая и несложная установка
- Соединение на основе заклёпки может многократно разбираться и собираться заново
- Увеличивает электропроводность соединения за счёт насечки на теле
- Бурт заклёпки не выступает над рабочей поверхностью
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Креплений судовых приборов, лебёдок и прочего палубного оборудования
- Дозирующих насосов хлора и узлов систем водоподготовки бассейнов
- Вибрационных сит и грануляторов для минеральных удобрений
- Настила служебных площадок морских буровых платформ
- Настила причалов с постоянной волновой вибрацией
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ РИФ А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с потайным буртом и насечкой из кислотостойкой стали A4 / AISI 316 (ПБ РИФ А4, арт. 4204)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом и насечкой из кислотостойкой стали A4 / AISI 316 (ПБ РИФ А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.
Обозначения размеров и геометрических параметров:

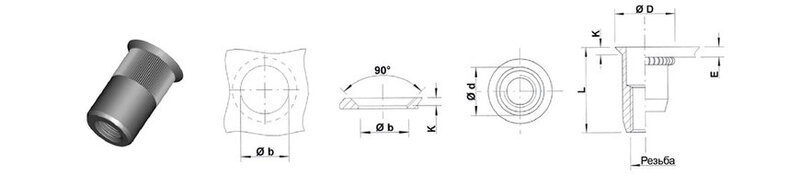

M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4204 0320 | M3 | 1.5 - 2.0 | 9.0 | 4.9 | 5.0 | 8.0 | 1.7 | 4.2 | 1.9 | 2.0 | 1.5 | 2.0 |
▸ Ближайшие аналоги арт. 4204 0320 (ПБ РИФ M3 А4) — 4 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M3 из кислотостойкой стали A4 / AISI 316 (арт. 4204 0320) - ближайшие аналоги:
|
||||||||||||
| 4204 0435 | M4 | 1.5 - 3.5 | 11.5 | 5.9 | 6.0 | 9.0 | 1.7 | 7.7 | 2.7 | 4.0 | 4.3 | 3.0 |
▸ Ближайшие аналоги арт. 4204 0435 (ПБ РИФ M4 А4) — 4 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M4 из кислотостойкой стали A4 / AISI 316 (арт. 4204 0435) - ближайшие аналоги:
|
||||||||||||
| 4204 0540 | M5 | 1.5 - 4.0 | 13.5 | 6.9 | 7.0 | 10.0 | 1.7 | 12.1 | 3.2 | 7.0 | 8.5 | 7.1 |
▸ Ближайшие аналоги арт. 4204 0540 (ПБ РИФ M5 А4) — 6 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M5 из кислотостойкой стали A4 / AISI 316 (арт. 4204 0540) - ближайшие аналоги:
|
||||||||||||
| 4204 0645 | M6 | 1.5 - 4.5 | 16.0 | 8.9 | 9.0 | 12.0 | 1.7 | 19.3 | 5.1 | 11.0 | 13.8 | 10.5 |
▸ Ближайшие аналоги арт. 4204 0645 (ПБ РИФ M6 А4) — 6 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M6 из кислотостойкой стали A4 / AISI 316 (арт. 4204 0645) - ближайшие аналоги:
|
||||||||||||
| 4204 0845 | M8 | 1.5 - 4.5 | 19.0 | 10.9 | 11.0 | 14.0 | 1.7 | 27.2 | 7.1 | 17.0 | 33.6 | 19.5 |
▸ Ближайшие аналоги арт. 4204 0845 (ПБ РИФ M8 А4) — 6 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M8 из кислотостойкой стали A4 / AISI 316 (арт. 4204 0845) - ближайшие аналоги:
|
||||||||||||
| 4204 1045 | M10 | 1.5 - 4.5 | 21.0 | 12.9 | 13.0 | 16.0 | 1.7 | 36.6 | 7.7 | 22.0 | 53.9 | 30.0 |
▸ Ближайшие аналоги арт. 4204 1045 (ПБ РИФ M10 А4) — 3 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M10 из кислотостойкой стали A4 / AISI 316 (арт. 4204 1045) - ближайшие аналоги:
|
||||||||||||
| 4204 1245 | M12 | 1.5 - 4.5 | 24.0 | 15.9 | 16.0 | 18.0 | 1.7 | 62.3 | 10.8 | 28.0 | 94.0 | 64.0 |
▸ Ближайшие аналоги арт. 4204 1245 (ПБ РИФ M12 А4) — 3 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M12 из кислотостойкой стали A4 / AISI 316 (арт. 4204 1245) - ближайшие аналоги:
|
||||||||||||
