Рифлёная резьбовая заклёпка открытого типа с потайным буртом из алюминия
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.
Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.
Алюминий — лёгкий, пластичный и коррозионностойкий материал, предназначенный для снижения веса конструкции и монтажа в мягкие или тонколистовые материалы. Заклёпка легко устанавливается даже ручным инструментом с минимальным усилием, но имеет ограничения по максимальной нагрузке на резьбу.
Установка:
Особенности и преимущества:
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Установка на любой стадии производства (до или после финишной обработки)
- Устойчивое к прокручиванию резьбовое соединение
- Установка заподлицо с рабочей поверхностью
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Малый вес заклёпки — не утяжеляет конструкцию
Применяется при производстве:
- Кронштейнов и съёмных накладок алюминиевых кузовов спортивных авто
- Креплений печатных плат и панелей управления в корпусах портативных приборов
- Напольных панелей, лючков доступа и элементов интерьера в авиастроении
- Корпусов радиоуправляемых моделей и робототехники
- Аккумуляторных отсеков электровелосипедов и самокатов
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ РИФ АЛ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с потайным буртом и насечкой из алюминия (ПБ РИФ АЛ, арт. 4205)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом и насечкой из алюминия (ПБ РИФ АЛ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

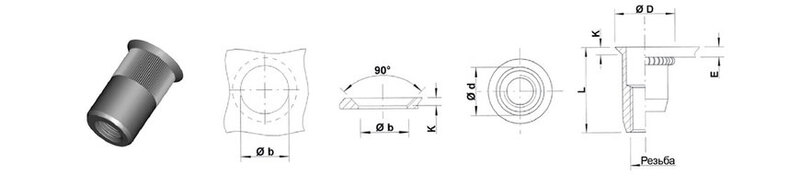

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4205 0335 | M3 | 1.5 - 3.5 | 11.5 | 4.9 | 5.0 | 7.5 | 1.5 | 2.4 | 0.7 | 1.7 | 0.7 | 0.9 |
▸ Ближайшие аналоги арт. 4205 0335 (ПБ РИФ M3 АЛ) — 3 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M3 из алюминия (арт. 4205 0335) - ближайшие аналоги:
|
||||||||||||
| 4205 0345 | M3 | 3.5 - 4.5 | 12.5 | 4.9 | 5.0 | 7.5 | 1.5 | 2.4 | 0.7 | 1.7 | 0.7 | 0.9 |
▸ Ближайшие аналоги арт. 4205 0345 (ПБ РИФ M3 АЛ) — 1 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M3 2-я длина из алюминия (арт. 4205 0345) - ближайшие аналоги:
|
||||||||||||
| 4205 0435 | M4 | 1.5 - 3.5 | 11.5 | 5.9 | 6.0 | 8.5 | 1.5 | 3.7 | 1.1 | 2.6 | 2.2 | 1.6 |
▸ Ближайшие аналоги арт. 4205 0435 (ПБ РИФ M4 АЛ) — 12 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M4 из алюминия (арт. 4205 0435) - ближайшие аналоги:
|
||||||||||||
| 4205 0455 | M4 | 4.0 - 5.5 | 15.0 | 5.9 | 6.0 | 8.5 | 1.5 | 3.7 | 1.1 | 2.6 | 2.2 | 1.6 |
▸ Ближайшие аналоги арт. 4205 0455 (ПБ РИФ M4 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M4 2-я длина из алюминия (арт. 4205 0455) - ближайшие аналоги:
|
||||||||||||
| 4205 0540 | M5 | 1.5 - 4.0 | 13.5 | 6.9 | 7.0 | 9.5 | 1.5 | 5.4 | 1.4 | 3.7 | 4.5 | 2.3 |
▸ Ближайшие аналоги арт. 4205 0540 (ПБ РИФ M5 АЛ) — 12 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M5 из алюминия (арт. 4205 0540) - ближайшие аналоги:
|
||||||||||||
| 4205 0565 | M5 | 4.0 - 6.5 | 16.0 | 6.9 | 7.0 | 9.5 | 1.5 | 5.4 | 1.4 | 3.7 | 4.5 | 2.3 |
▸ Ближайшие аналоги арт. 4205 0565 (ПБ РИФ M5 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M5 2-я длина из алюминия (арт. 4205 0565) - ближайшие аналоги:
|
||||||||||||
| 4205 0645 | M6 | 1.5 - 4.5 | 16.0 | 8.9 | 9.0 | 11.5 | 1.5 | 7.6 | 2.3 | 4.9 | 7.4 | 4.8 |
▸ Ближайшие аналоги арт. 4205 0645 (ПБ РИФ M6 АЛ) — 12 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M6 из алюминия (арт. 4205 0645) - ближайшие аналоги:
|
||||||||||||
| 4205 0665 | M6 | 4.0 - 6.5 | 18.0 | 8.9 | 9.0 | 11.5 | 1.5 | 7.6 | 2.3 | 4.9 | 7.4 | 4.8 |
▸ Ближайшие аналоги арт. 4205 0665 (ПБ РИФ M6 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M6 2-я длина из алюминия (арт. 4205 0665) - ближайшие аналоги:
|
||||||||||||
| 4205 0845 | M8 | 1.5 - 4.5 | 19.0 | 10.9 | 11.0 | 13.5 | 1.5 | 11.1 | 3.0 | 7.0 | 17.3 | 8.0 |
▸ Ближайшие аналоги арт. 4205 0845 (ПБ РИФ M8 АЛ) — 13 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M8 из алюминия (арт. 4205 0845) - ближайшие аналоги:
|
||||||||||||
| 4205 0865 | M8 | 4.0 - 6.5 | 21.0 | 10.9 | 11.0 | 13.5 | 1.5 | 11.1 | 3.0 | 7.0 | 17.3 | 8.0 |
▸ Ближайшие аналоги арт. 4205 0865 (ПБ РИФ M8 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M8 2-я длина из алюминия (арт. 4205 0865) - ближайшие аналоги:
|
||||||||||||
| 4205 1045 | M10 | 1.5 - 4.5 | 21.0 | 12.9 | 13.0 | 15.5 | 1.5 | 18.3 | 4.7 | 10.0 | 27.8 | 14.0 |
▸ Ближайшие аналоги арт. 4205 1045 (ПБ РИФ M10 АЛ) — 12 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M10 из алюминия (арт. 4205 1045) - ближайшие аналоги:
|
||||||||||||
| 4205 1075 | M10 | 4.5 - 7.5 | 24.0 | 12.9 | 13.0 | 14.5 | 1.7 | 18.3 | 4.7 | 10.0 | 27.8 | 14.0 |
▸ Ближайшие аналоги арт. 4205 1075 (ПБ РИФ M10 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M10 2-я длина из алюминия (арт. 4205 1075) - ближайшие аналоги:
|
||||||||||||
| 4205 1245 | M12 | 2.0 - 4.5 | 24.5 | 15.9 | 16.0 | 19.0 | 1.9 | 28.0 | 6.7 | 15.5 | 48.3 | — |
▸ Ближайшие аналоги арт. 4205 1245 (ПБ РИФ M12 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M12 из алюминия (арт. 4205 1245) - ближайшие аналоги:
|
||||||||||||
| 4205 1275 | M12 | 4.5 - 7.5 | 27.5 | 15.9 | 16.0 | 19.0 | 1.9 | 28.0 | 6.7 | 15.5 | 48.3 | — |
▸ Ближайшие аналоги арт. 4205 1275 (ПБ РИФ M12 АЛ) — 2 позицийОткрытая резьбовая заклёпка с потайным буртом и насечкой M12 2-я длина из алюминия (арт. 4205 1275) - ближайшие аналоги:
|
||||||||||||
