Закрытая заклёпка с насечкой и потайным буртом сталь цинк (упаковка)
  • Rn 4301 1 1600
  • Rn 4301 2 1600
  • Rn4301

Закрытая заклёпка с насечкой и потайным буртом сталь цинк (упаковка)

Рифлёная резьбовая заклёпка закрытого типа с потайным буртом из оцинкованной стали

Выберите параметры

Цена: 1 600,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Потайной
Тело заклёпки С насечкой
Тип заклёпки Закрытая
Материал заклёпки Углеродистая сталь / Белый цинк

Рифлёная резьбовая заклёпка закрытого типа с потайным буртом из углеродистой стали (белый цинк)

Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.

Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.

Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.

Установка:

Установка закрытой цилиндрической заклепки гайки с насечкой в потай из стали в оцинковке

Особенности и преимущества:

  • Установка на любой стадии производства (до или после финишной обработки)
  • Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
  • Увеличивает электропроводность соединения за счёт насечки на теле
  • Установка заподлицо с рабочей поверхностью
  • Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
  • Хорошая коррозийная стойкость соединения в условиях сухого помещения

Применяется при производстве:

  • Креплений защиты днища и боковых щитов грузовиков и специальной техники
  • Пылевлагозащищённых шкафов управления станками с ЧПУ
  • Духовых шкафов и пароконвектоматов
  • Приводных узлов эскалаторов
  • Виброопор трибун крытых стадионов с герметизацией

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ РИФ ЗАКР СТ)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа с потайным буртом и насечкой из углеродистой стали / белый цинк (ПБ РИФ ЗАКР СТ, арт. 4301)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа с потайным буртом и насечкой из углеродистой стали / белый цинк (ПБ РИФ ЗАКР СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

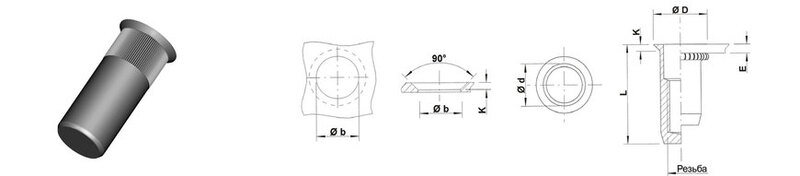

Размеры глухой резьбовой заклёпки с потайным буртом и насечкой

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки закрытого типа с потайным буртом и насечкой из углеродистой стали / белый цинк (ПБ РИФ ЗАКР СТ, арт. 4301): 14 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

4301 0335 M3 1.5 - 3.5 16.0 4.9 5.0 7.5 1.5 4.0 1.4 3.3 1.4 2.0
▸ Ближайшие аналоги арт. 4301 0335 (ПБ РИФ ЗАКР M3 СТ) — 7 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M3 из углеродистой стали / белый цинк (арт. 4301 0335) - ближайшие аналоги:
  • GOEBEL 75503 01010
  • RIVETMAX CN315
  • MASTERFIX 23M03VG1
  • CLUFIX 01A030FCB017Z
  • CLUFIX 01A030FCB023Z
  • RIVETSHOP 10845040151
  • SKVEN STCL03R-M03N1

4301 0350 M3 3.5 - 5.0 17.0 4.9 5.0 7.5 1.5 4.0 1.4 3.3 1.4 2.0
▸ Ближайшие аналоги арт. 4301 0350 (ПБ РИФ ЗАКР M3 СТ) — 5 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M3 2-я длина из углеродистой стали / белый цинк (арт. 4301 0350) - ближайшие аналоги:
  • GOEBEL 75503 01011
  • RIVETMAX CN316
  • MASTERFIX 23M03VG2
  • CLUFIX 01A030FCB030Z
  • SKVEN STCL03R-M03N2

4301 0435 M4 1.5 - 3.5 17.5 5.9 6.0 8.5 1.5 6.7 2.1 4.4 3.8 3.0
▸ Ближайшие аналоги арт. 4301 0435 (ПБ РИФ ЗАКР M4 СТ) — 22 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M4 из углеродистой стали / белый цинк (арт. 4301 0435) - ближайшие аналоги:
  • GOEBEL 75504 01011
  • SCELL-IT TCBK0435
  • RIVETMAX CN1137
  • RIVETMAX CN317
  • QONNECT 02ST02C0401
  • EMHART PSZKCN-0435
  • MASTERFIX 23M04VG1
  • ANZI ACMP 04175 FMS
  • SORREX D-W M4
  • FIXI 85ACITSCGM04C
  • ABSOLUT 02ST02C04010
  • BÖLLHOFF 233 37 040 175
  • BÖLLHOFF 233 37 040 250
  • CLUFIX 01A040FCB021Z
  • CLUFIX 01A040FCB030Z
  • GRONDGROUP 0ITSCGM04C060ZN
  • RIVETSHOP 10845040351
  • SKVEN STCL03R-M04N1
  • NITLIX NX-M4-CKC-17
  • RIVET FACTORY 031042111
  • GESIPA 143 2379
  • TUBTARA 5244497

4301 0450 M4 3.5 - 5.0 17.0 5.9 6.0 9.0 1.5 6.7 2.1 4.4 3.8 3.0
▸ Ближайшие аналоги арт. 4301 0450 (ПБ РИФ ЗАКР M4 СТ) — 9 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M4 2-я длина из углеродистой стали / белый цинк (арт. 4301 0450) - ближайшие аналоги:
  • GOEBEL 75504 01012
  • RIVIT 1899400
  • RIVETMAX CN318
  • MASTERFIX 23M04VG2
  • BÖLLHOFF 233 37 040 325
  • CLUFIX 01A040FCB037Z
  • RIVETSHOP 10845040501
  • SKVEN STCL03R-M04N2
  • GESIPA 143 2380

4301 0540 M5 1.5 - 4.0 20.5 6.9 7.0 9.5 1.5 10.1 2.8 6.2 7.1 7.1
▸ Ближайшие аналоги арт. 4301 0540 (ПБ РИФ ЗАКР M5 СТ) — 22 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M5 из углеродистой стали / белый цинк (арт. 4301 0540) - ближайшие аналоги:
  • GOEBEL 75505 01010
  • SCELL-IT TCBK0540
  • RIVETMAX CN1138
  • RIVETMAX CN319
  • RIVETMAX RX1335
  • QONNECT 02ST02C0501
  • EMHART PSZKCN-0540
  • MASTERFIX 23M05VG1
  • ANZI ACMP 05205 FMS
  • FIXI 85ACITSCGM05C
  • ABSOLUT 02ST02C05010
  • BÖLLHOFF 233 37 050 200
  • BÖLLHOFF 233 37 050 300
  • CLUFIX 01A050FCB025Z
  • CLUFIX 01A050FCB035Z
  • GRONDGROUP 0ITSCGM05C070ZN
  • RIVETSHOP 10845050401
  • SKVEN STCL03R-M05N1
  • NITLIX NX-M5-CKC-19,5
  • RIVET FACTORY 031052111
  • GESIPA 143 2381
  • TUBTARA 5253897

4301 0565 M5 4.0 - 6.5 20.5 6.9 7.0 10.0 1.5 10.1 2.8 6.2 7.1 7.1
▸ Ближайшие аналоги арт. 4301 0565 (ПБ РИФ ЗАКР M5 СТ) — 9 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M5 2-я длина из углеродистой стали / белый цинк (арт. 4301 0565) - ближайшие аналоги:
  • GOEBEL 75505 01011
  • RIVIT 1688300
  • RIVETMAX CN320
  • MASTERFIX 23M05VG2
  • BÖLLHOFF 233 37 050 500
  • CLUFIX 01A050FCB045Z
  • RIVETSHOP 10845050651
  • SKVEN STCL03R-M05N2
  • GESIPA 143 2382

4301 0645 M6 1.7 - 4.5 23.5 8.9 9.0 11.5 1.5 15.9 3.9 9.5 12.3 10.5
▸ Ближайшие аналоги арт. 4301 0645 (ПБ РИФ ЗАКР M6 СТ) — 21 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M6 из углеродистой стали / белый цинк (арт. 4301 0645) - ближайшие аналоги:
  • GOEBEL 75506 01010
  • SCELL-IT TCBK0645
  • RIVIT 2992100
  • RIVETMAX CN1139
  • RIVETMAX CN321
  • QONNECT 02ST02C0601
  • EMHART PSZKCN-0645
  • MASTERFIX 23M06VG1
  • ANZI ACMP 06235 FMS
  • FIXI 85ACITSCGM06C
  • ABSOLUT 02ST02C06010
  • BÖLLHOFF 233 37 060 300
  • CLUFIX 01A060FCB025Z
  • CLUFIX 01A060FCB035Z
  • GRONDGROUP 0ITSCGM06C090ZN
  • RIVETSHOP 10845060451
  • SKVEN STCL03R-M06N1
  • NITLIX NX-M6-CKC-23,5
  • RIVET FACTORY 031062111
  • GESIPA 143 2383
  • TUBTARA 5264097

4301 0665 M6 4.5 - 6.5 24.0 8.9 9.0 12.0 1.5 15.9 3.9 9.5 12.3 10.5
▸ Ближайшие аналоги арт. 4301 0665 (ПБ РИФ ЗАКР M6 СТ) — 11 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M6 2-я длина из углеродистой стали / белый цинк (арт. 4301 0665) - ближайшие аналоги:
  • GOEBEL 75506 01011
  • RIVETMAX CN322
  • MASTERFIX 23M06VG2
  • BÖLLHOFF 233 37 060 450
  • BÖLLHOFF 233 37 060 600
  • CLUFIX 01A060FCB045Z
  • CLUFIX 01A060FCB055Z
  • RIVETSHOP 10845060651
  • SKVEN STCL03R-M06N2
  • GESIPA 143 2385
  • TUBTARA 5264297

4301 0845 M8 1.5 - 4.5 28.0 10.9 11.0 13.5 1.5 24.9 5.2 12.9 25.7 19.5
▸ Ближайшие аналоги арт. 4301 0845 (ПБ РИФ ЗАКР M8 СТ) — 21 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M8 из углеродистой стали / белый цинк (арт. 4301 0845) - ближайшие аналоги:
  • GOEBEL 75508 01010
  • SCELL-IT TCBK0845
  • RIVIT 1920400
  • RIVETMAX CN1140
  • RIVETMAX CN324
  • QONNECT 02ST02C0801
  • EMHART PSZKCN-0845
  • MASTERFIX 23M08VG1
  • ANZI ACMP 08280 FMS
  • FIXI 85ACITSCGM08C
  • ABSOLUT 02ST02C08010
  • BÖLLHOFF 233 37 080 300
  • CLUFIX 01A080FCB030Z
  • CLUFIX 01A080FCB042Z
  • GRONDGROUP 0ITSCGM08C110ZN
  • RIVETSHOP 10845080451
  • SKVEN STCL03R-M08N1
  • NITLIX NX-M8-CKC-27
  • RIVET FACTORY 031082111
  • GESIPA 146 4297
  • TUBTARA 5283697

4301 0865 M8 4.5 - 6.5 28.0 10.9 11.0 14.0 1.5 24.9 5.2 12.9 25.7 19.5
▸ Ближайшие аналоги арт. 4301 0865 (ПБ РИФ ЗАКР M8 СТ) — 10 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M8 2-я длина из углеродистой стали / белый цинк (арт. 4301 0865) - ближайшие аналоги:
  • GOEBEL 75508 01011
  • RIVETMAX CN325
  • MASTERFIX 23M08VG2
  • BÖLLHOFF 233 37 080 450
  • BÖLLHOFF 233 37 080 600
  • CLUFIX 01A080FCB050Z
  • CLUFIX 01A080FCB065Z
  • RIVETSHOP 10845080651
  • SKVEN STCL03R-M08N2
  • GESIPA 146 4296

4301 1045 M10 1.5 - 4.5 36.0 12.9 13.0 15.5 1.5 30.9 6.2 15.8 47.2 30.0
▸ Ближайшие аналоги арт. 4301 1045 (ПБ РИФ ЗАКР M10 СТ) — 15 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M10 из углеродистой стали / белый цинк (арт. 4301 1045) - ближайшие аналоги:
  • GOEBEL 75510 01010
  • RIVETMAX CN1159
  • RIVETMAX CN327
  • QONNECT 02ST02C1001
  • MASTERFIX 23M10VG1
  • FIXI 85ACITSCGM10C13
  • ABSOLUT 02ST02C10010
  • BÖLLHOFF 233 37 100 300
  • CLUFIX 01A100FCB040Z
  • GRONDGROUP 0ITSCGM10C130ZN
  • RIVETSHOP 10845100451
  • SKVEN STCL03R-M10N1
  • NITLIX NX-M10-CKC-33d13
  • RIVET FACTORY 031102111
  • TUBTARA 5208197

4301 1075 M10 4.5 - 7.5 33.0 12.9 13.0 14.5 1.7 30.9 6.2 15.8 47.2 30.0
▸ Ближайшие аналоги арт. 4301 1075 (ПБ РИФ ЗАКР M10 СТ) — 10 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M10 2-я длина из углеродистой стали / белый цинк (арт. 4301 1075) - ближайшие аналоги:
  • GOEBEL 75510 01011
  • RIVIT 3254300
  • RIVETMAX CN328
  • MASTERFIX 23M10VG2
  • BÖLLHOFF 233 37 100 450
  • BÖLLHOFF 233 37 100 600
  • CLUFIX 01A100FCB055Z
  • CLUFIX 01A100FCB070Z
  • RIVETSHOP 10845100651
  • SKVEN STCL03R-M10N2

4301 1245 M12 2.0 - 4.5 34.5 15.9 16.0 19.0 1.9 43.6 8.6 20.4 81.7 64.0
▸ Ближайшие аналоги арт. 4301 1245 (ПБ РИФ ЗАКР M12 СТ) — 5 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M12 из углеродистой стали / белый цинк (арт. 4301 1245) - ближайшие аналоги:
  • RIVETMAX CN330
  • MASTERFIX 23M12VG1
  • CLUFIX 01A120FCB042Z
  • RIVETSHOP 10845120451
  • SKVEN STCL03R-M12N1

4301 1275 M12 4.5 - 7.5 37.5 15.9 16.0 19.0 1.9 43.6 8.6 20.4 81.7 64.0
▸ Ближайшие аналоги арт. 4301 1275 (ПБ РИФ ЗАКР M12 СТ) — 6 позиций
Закрытая резьбовая заклёпка с потайным буртом и насечкой M12 2-я длина из углеродистой стали / белый цинк (арт. 4301 1275) - ближайшие аналоги:
  • RIVETMAX CN331
  • MASTERFIX 23M12VG2
  • CLUFIX 01A120FCB060Z
  • CLUFIX 01A120FCB076Z
  • RIVETSHOP 10845120751
  • SKVEN STCL03R-M12N2

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей и технических условий (ТУ) возможных аналогов.

Варианты написания производителей аналогов: ABSOLUT (skytools, скайтул, скайтулс, абсолют); ANZI (анзи, анци, анжи); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); EMHART (эмхарт, емхарт); FIXI (фикси); GESIPA (гесипа, гезипа, джесипа, гесипо); GOEBEL (гёбель, гебель, гобель, гоебел); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); MASTERFIX (мастерфикс, мастер фикс); NITLIX (нитликс, нитлих); QONNECT (коннект); RIVET FACTORY (rivetfactory, ривет фэктори, ривет фактори); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVETSHOP (rivet shop, риветшоп, ривет шоп); RIVIT (ривит); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); TUBTARA (dejond, тубтара, дежон).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 25.94.11-001-53797004-2023 (ранее ТУ 1680-001-53797004-2016), ТУ 25.94.11-001-53797004-2025.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
