Резьбовая заклёпка с защитой от прокручивания нерж.сталь А2 (упаковка)
  • Rn 4902 1 1600
  • Rn 4902 2 1600
  • Rn4902

Резьбовая заклёпка с защитой от прокручивания нерж.сталь А2 (упаковка)

Гладкая резьбовая заклёпка открытого типа со стандартным буртом и защитой от прокручивания из нержавеющей стали A2 (AISI 304)

Выберите параметры

Цена: 17 075,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Стандартный
Тело заклёпки Гладкая
Тип заклёпки Открытая
Материал заклёпки Нержавеющая сталь A2 / AISI 304

Гладкая резьбовая заклёпка открытого типа со стандартным буртом и защитой от прокручивания из нержавеющей стали A2 (AISI 304)

Резьбовая заклёпка гайка открытого типа с защитой от прокручивания позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное и непрокручиваемое резьбовое соединение. без риска повреждения материала.

Стандартный (цилиндрический) бурт - это наиболее универсальный тип головки заклёпки, который подойдёт для соединения большинства материалов.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев, но не защищено от попадания пыли и влаги.

Без насечки - гладкое тело заклёпки не имеет граней и насечек - такой вид заклёпки используется в узлах, где не планируется вращения и, соответственно, нет особых требований к устойчивости соединения к прокручиванию.

Два шипа под буртиком заклёпки обеспечивают надёжную защиту от прокручивания. Шипы встают в два дополнительных отверстия на рабочей поверхности и после установки заклёпки надёжно удерживают её на месте полностью исключая прокручивание. Заклёпка с защитой от прокручивания является отличной альтернативой шестигранной заклёпке. При монтаже такой заклёпки не требуется просекатель для формирования шестигранного отверстия, а для установки используется обычный инструмент для резьбовых заклёпок. Кроме того, в некоторых случаях нельзя использовать шестигранную заклёпку из-за риска растрескивания материала в углах отверстия. Заклёпка с защитой от прокручивания хорошо подойдет для установки в "скользкий" или слишком твёрдый материал, а также в узлах, подверженных сильной вибрации.

Установка:

Установка резьбовой заклёпки с защитой от прокручивания









Особенности и преимущества:

  • Установка на любой стадии производства (до или после финишной обработки)
  • Надежная резьба в тонком листовом материале
  • Устанавливается обычным резьбовым заклёпочником
  • Не требует специальной подготовки отверстия
  • Сквозное отверстие заклёпки не ограничивает длину используемого винта
  • Высокая коррозийная стойкость соединения

Применяется при производстве:

  • Серверных стоек и телеком-шкафов
  • Лючков доступа для обслуживания авиационных конструкций
  • Ревизионных люков технологических ёмкостей на химических производствах
  • Съёмных площадок обслуживания пищевого оборудования
  • Подвагонных ящиков электрооборудования пассажирских вагонов

Обратите внимание:

Данная заклёпка поставляется под заказ. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Свяжитесь с нами для уточнения стоимости, минимальной партии и сроков поставки заказа.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ ПРОВ А2)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа со стандартным буртом и защитой от проворачивания из нержавеющей стали A2 / AISI 304 (СБ ПРОВ А2, арт. 4902)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа со стандартным буртом и защитой от проворачивания из нержавеющей стали A2 / AISI 304 (СБ ПРОВ А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

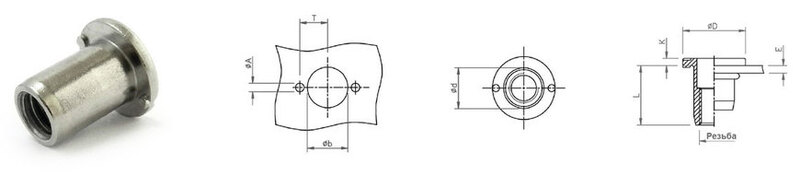

Размеры резьбовой заклёпки с защитой от прокручивания

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа со стандартным буртом и защитой от проворачивания из нержавеющей стали A2 / AISI 304 (СБ ПРОВ А2, арт. 4902): 4 типоразмеров от M6 до M10, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

4902 0630 M6 0.5 - 3.0 14.5 9.0 9.1 14.0 1.5 19.3 5.1 11.9 13.8 7.0
▸ Ближайшие аналоги арт. 4902 0630 (СБ ПРОВ M6 А2) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом и защитой от проворачивания M6 из нержавеющей стали A2 / AISI 304 (арт. 4902 0630) - ближайшие аналоги:
  • RIVIT 2677700
  • TITGEMEYER 334 716 003
  • TITGEMEYER 334 716 000
  • HARPOON M6 CG1-CB-A2
  • HARPOON 021112110106
  • FIXIT RC-M6-B
  • SORREX PYB M6
  • ZAC PYB M6x15,0
  • ANSHIDA PYB M6X15.0
  • FIXI 85IXITTM06C
  • BÖLLHOFF 233 08 060 300
  • KVT M6-30 FK A2
  • KVT M6 C ROF 2,5
  • CLUFIX 01I060CRO015X
  • CLUFIX 01I060CRO025X
  • GRONDGROUP 000ITTM06C090A2
  • SKVEN A2CP01G-M06N1
  • GESIPA 145 5446
  • HONSEL 10858060300
  • VVG 10.858.060.300
  • TUBTARA 546020
  • POP SSPH625
  • FASTBOLT 88423 063002
  • REYHER 088423920000060035

4902 0830 M8 0.5 - 3.0 16.0 11.0 11.1 17.0 2.0 27.2 7.1 18.3 33.6 13.0
▸ Ближайшие аналоги арт. 4902 0830 (СБ ПРОВ M8 А2) — 24 позиций
Открытая резьбовая заклёпка со стандартным буртом и защитой от проворачивания M8 из нержавеющей стали A2 / AISI 304 (арт. 4902 0830) - ближайшие аналоги:
  • RIVIT 2677800
  • TITGEMEYER 334 855 003
  • TITGEMEYER 334 855 000
  • HARPOON M8 CG1-CB-A2
  • HARPOON 021112110108
  • FIXIT RC-M8-B
  • SORREX PYB M8
  • ZAC PYB M8x18,0
  • ANSHIDA PYB M8X18.0
  • FIXI 85IXITTM08C
  • BÖLLHOFF 233 08 080 300
  • KVT M8-35 FK A2
  • KVT M8 C ROF 3,0
  • CLUFIX 01I080CRO018X
  • CLUFIX 01I080CRO030X
  • GRONDGROUP 000ITTM08C110A2
  • SKVEN A2CP01G-M08N1
  • GESIPA 145 5448
  • HONSEL 10858080300
  • VVG 10.858.080.300
  • TUBTARA 548010
  • POP SSPH825
  • FASTBOLT 88423 083002
  • REYHER 088423920000080035

4902 0855 M8 3.0 - 5.0 18.5 11.0 11.1 17.0 2.0 27.2 7.1 18.3 33.6 13.0
▸ Ближайшие аналоги арт. 4902 0855 (СБ ПРОВ M8 А2) — 18 позиций
Открытая резьбовая заклёпка со стандартным буртом и защитой от проворачивания M8 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 4902 0855) - ближайшие аналоги:
  • RIVIT 2678000
  • RIVIT 3055800
  • TITGEMEYER 334 856 003
  • TITGEMEYER 334 856 000
  • BÖLLHOFF 233 08 080 450
  • KVT M8-60 FK A2
  • KVT M8 C ROF 5,0
  • CLUFIX 01I080CRO042X
  • CLUFIX 01I080CRO050X
  • CLUFIX 01I080CRO065X
  • SKVEN A2CP01G-M08N2
  • GESIPA 145 5449
  • HONSEL 10858080550
  • VVG 10.858.080.550
  • TUBTARA 548020
  • POP SSPH840
  • FASTBOLT 88423 085502
  • REYHER 088423920000080060

4902 1035 M10 0.8 - 3.5 21.0 13.0 13.1 19.0 2.0 36.6 7.7 24.5 53.9 15.0
▸ Ближайшие аналоги арт. 4902 1035 (СБ ПРОВ M10 А2) — 26 позиций
Открытая резьбовая заклёпка со стандартным буртом и защитой от проворачивания M10 из нержавеющей стали A2 / AISI 304 (арт. 4902 1035) - ближайшие аналоги:
  • RIVIT 2677900
  • RIVIT 4287600
  • TITGEMEYER 334 987 003
  • TITGEMEYER 334 985 000
  • TITGEMEYER 334 987 000
  • HARPOON M10 CG1-CB-A2
  • HARPOON 021112110110
  • FIXIT RC-M10-B
  • ANSHIDA PYB M10X21.0
  • FIXI 85IXITTM10C12
  • FIXI 85IXITTM10C13
  • DEGOMETAL 179 110 301
  • BÖLLHOFF 233 08 100 300
  • KVT M10-35 FK A2
  • KVT M10 C ROF 4,0
  • CLUFIX 01I100CRO025X
  • CLUFIX 01I100CRO040X
  • GRONDGROUP 000ITTM10C120A2
  • GRONDGROUP 000ITTM10C130A2
  • SKVEN A2CP01G-M10N1
  • HONSEL 10858100350
  • VVG 10.858.100.350
  • TUBTARA 540020
  • TUBTARA 540600
  • KLAUE KSTM10-A-LF
  • FASTBOLT 88423 103502

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей возможных аналогов.

Варианты написания производителей аналогов: ANSHIDA (аншида, анчида); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); DEGOMETAL (дегометаль, дегометал); FASTBOLT (фастболт, фаст болт); FIXI (фикси); FIXIT (фиксит); GESIPA (гесипа, гезипа, джесипа, гесипо); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HARPOON (харпун, гарпун, харпоон); HONSEL (хонзель, хонсель, гонсель, хонзел); KLAUE (клауэ, клауе); KVT (kvt-fastening, bosard, квт, боссард); POP (поп); REYHER (райер, рейхер, реер, райхер); RIVIT (ривит); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг); ZAC (zak, зак).

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
