Гладкая резьбовая заклёпка открытого типа с малым буртом из углеродистой стали (белый цинк)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.
Установка:
Особенности и преимущества:
- Быстрая и несложная установка
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Не повреждает финишное покрытие рабочей поверхности
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Хорошая коррозийная стойкость соединения в условиях сухого помещения
Применяется при производстве:
- Щитов управления и электротехнических шкафов
- Корпусной и офисной мебели
- Кронштейнов и корпусов бытовой техники
- Сборки серверных стоек и панелей вентиляции серверных помещений
- Вендинговых машин и торговых автоматов
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ СТ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом из углеродистой стали / белый цинк (МБ СТ, арт. 6001)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом из углеродистой стали / белый цинк (МБ СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

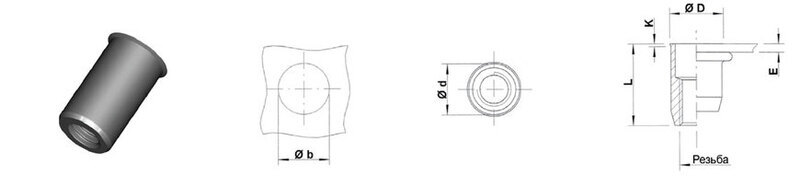

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6001 0315 | M3 | 0.5 - 1.5 | 8.7 | 4.7 | 4.8 | 5.4 | 0.5 | 4.0 | 1.4 | 3.3 | 1.4 | 1.8 |
▸ Ближайшие аналоги арт. 6001 0315 (МБ M3 СТ) — 27 позицийОткрытая резьбовая заклёпка с малым буртом M3 из углеродистой стали / белый цинк (арт. 6001 0315) - ближайшие аналоги:
|
||||||||||||
| 6001 0430 | M4 | 0.5 - 3.0 | 10.8 | 6.0 | 6.1 | 6.5 | 0.5 | 6.7 | 2.0 | 4.4 | 3.8 | 2.7 |
▸ Ближайшие аналоги арт. 6001 0430 (МБ M4 СТ) — 41 позицийОткрытая резьбовая заклёпка с малым буртом M4 из углеродистой стали / белый цинк (арт. 6001 0430) - ближайшие аналоги:
|
||||||||||||
| 6001 0450 | M4 | 3.0 - 5.0 | 12.8 | 6.0 | 6.1 | 6.5 | 0.5 | 6.7 | 2.0 | 4.4 | 3.8 | 2.7 |
▸ Ближайшие аналоги арт. 6001 0450 (МБ M4 СТ) — 14 позицийОткрытая резьбовая заклёпка с малым буртом M4 2-я длина из углеродистой стали / белый цинк (арт. 6001 0450) - ближайшие аналоги:
|
||||||||||||
| 6001 0530 | M5 | 0.5 - 3.0 | 12.0 | 7.0 | 7.1 | 7.5 | 0.5 | 10.1 | 2.3 | 6.2 | 7.1 | 4.7 |
▸ Ближайшие аналоги арт. 6001 0530 (МБ M5 СТ) — 41 позицийОткрытая резьбовая заклёпка с малым буртом M5 из углеродистой стали / белый цинк (арт. 6001 0530) - ближайшие аналоги:
|
||||||||||||
| 6001 0555 | M5 | 3.0 - 5.5 | 15.0 | 7.0 | 7.1 | 7.5 | 0.5 | 10.1 | 2.3 | 6.2 | 7.1 | 4.7 |
▸ Ближайшие аналоги арт. 6001 0555 (МБ M5 СТ) — 16 позицийОткрытая резьбовая заклёпка с малым буртом M5 2-я длина из углеродистой стали / белый цинк (арт. 6001 0555) - ближайшие аналоги:
|
||||||||||||
| 6001 0630 | M6 | 0.5 - 3.0 | 14.5 | 9.0 | 9.1 | 9.5 | 0.5 | 15.9 | 2.6 | 9.5 | 12.3 | 7.0 |
▸ Ближайшие аналоги арт. 6001 0630 (МБ M6 СТ) — 40 позицийОткрытая резьбовая заклёпка с малым буртом M6 из углеродистой стали / белый цинк (арт. 6001 0630) - ближайшие аналоги:
|
||||||||||||
| 6001 0655 | M6 | 3.0 - 5.5 | 16.5 | 9.0 | 9.1 | 9.5 | 0.5 | 15.9 | 2.6 | 9.5 | 12.3 | 7.0 |
▸ Ближайшие аналоги арт. 6001 0655 (МБ M6 СТ) — 15 позицийОткрытая резьбовая заклёпка с малым буртом M6 2-я длина из углеродистой стали / белый цинк (арт. 6001 0655) - ближайшие аналоги:
|
||||||||||||
| 6001 0830 | M8 | 0.5 - 3.0 | 16.0 | 11.0 | 11.1 | 11.5 | 0.5 | 24.9 | 3.3 | 12.9 | 25.7 | 13.0 |
▸ Ближайшие аналоги арт. 6001 0830 (МБ M8 СТ) — 42 позицийОткрытая резьбовая заклёпка с малым буртом M8 из углеродистой стали / белый цинк (арт. 6001 0830) - ближайшие аналоги:
|
||||||||||||
| 6001 0855 | M8 | 3.0 - 5.5 | 18.5 | 11.0 | 11.1 | 11.5 | 0.5 | 24.9 | 3.3 | 12.9 | 25.7 | 13.0 |
▸ Ближайшие аналоги арт. 6001 0855 (МБ M8 СТ) — 15 позицийОткрытая резьбовая заклёпка с малым буртом M8 2-я длина из углеродистой стали / белый цинк (арт. 6001 0855) - ближайшие аналоги:
|
||||||||||||
| 6001 1035 | M10 | 0.8 - 3.5 | 19.5 | 12.4 | 12.5 | 12.9 | 0.5 | 30.9 | 5.3 | 15.8 | 47.2 | 15.0 |
▸ Ближайшие аналоги арт. 6001 1035 (МБ M10 СТ) — 38 позицийОткрытая резьбовая заклёпка с малым буртом M10 из углеродистой стали / белый цинк (арт. 6001 1035) - ближайшие аналоги:
|
||||||||||||
