Гладкая резьбовая заклёпка открытого типа с малым буртом из нержавеющей стали A2 (AISI 304)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.
Установка:
Особенности и преимущества:
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Надежная резьба в тонком листовом материале
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Не требует специальной подготовки отверстия
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Высокая коррозийная стойкость соединения
Применяется при производстве:
- Систем отопления и кондиционирования
- Серверных стоек и панелей вентиляции серверных помещений
- Мебели и оборудования для пищевой промышленности
- Опорных поручней для людей с ограниченными возможностями
- Полок и держателей медицинского и лабораторного оборудования
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ А2)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом из нержавеющей стали A2 / AISI 304 (МБ А2, арт. 6002)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом из нержавеющей стали A2 / AISI 304 (МБ А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

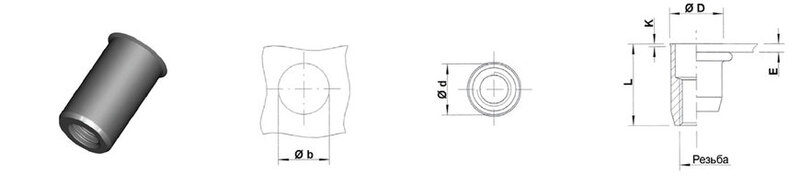

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6002 0320 | M3 | 0.5 - 2.0 | 9.0 | 5.0 | 5.1 | 6.0 | 0.5 | 4.2 | 1.9 | 3.1 | 1.5 | 1.8 |
▸ Ближайшие аналоги арт. 6002 0320 (МБ M3 А2) — 18 позицийОткрытая резьбовая заклёпка с малым буртом M3 из нержавеющей стали A2 / AISI 304 (арт. 6002 0320) - ближайшие аналоги:
|
||||||||||||
| 6002 0420 | M4 | 0.5 - 2.0 | 11.0 | 6.0 | 6.1 | 6.5 | 0.5 | 7.7 | 2.7 | 5.2 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 6002 0420 (МБ M4 А2) — 30 позицийОткрытая резьбовая заклёпка с малым буртом M4 из нержавеющей стали A2 / AISI 304 (арт. 6002 0420) - ближайшие аналоги:
|
||||||||||||
| 6002 0530 | M5 | 0.5 - 3.0 | 12.0 | 7.0 | 7.1 | 7.5 | 0.5 | 12.1 | 3.2 | 7.6 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 6002 0530 (МБ M5 А2) — 30 позицийОткрытая резьбовая заклёпка с малым буртом M5 из нержавеющей стали A2 / AISI 304 (арт. 6002 0530) - ближайшие аналоги:
|
||||||||||||
| 6002 0550 | M5 | 3.0 - 5.0 | 15.0 | 7.0 | 7.1 | 7.5 | 0.5 | 12.1 | 3.2 | 7.6 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 6002 0550 (МБ M5 А2) — 9 позицийОткрытая резьбовая заклёпка с малым буртом M5 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 6002 0550) - ближайшие аналоги:
|
||||||||||||
| 6002 0630 | M6 | 0.5 - 3.0 | 14.5 | 9.0 | 9.1 | 9.5 | 0.5 | 19.3 | 4.9 | 11.9 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 6002 0630 (МБ M6 А2) — 28 позицийОткрытая резьбовая заклёпка с малым буртом M6 из нержавеющей стали A2 / AISI 304 (арт. 6002 0630) - ближайшие аналоги:
|
||||||||||||
| 6002 0650 | M6 | 3.0 - 5.0 | 16.5 | 9.0 | 9.1 | 9.5 | 0.5 | 19.3 | 4.9 | 11.9 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 6002 0650 (МБ M6 А2) — 9 позицийОткрытая резьбовая заклёпка с малым буртом M6 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 6002 0650) - ближайшие аналоги:
|
||||||||||||
| 6002 0830 | M8 | 0.5 - 3.0 | 16.0 | 11.0 | 11.1 | 11.5 | 0.5 | 27.2 | 4.8 | 18.3 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 6002 0830 (МБ M8 А2) — 29 позицийОткрытая резьбовая заклёпка с малым буртом M8 из нержавеющей стали A2 / AISI 304 (арт. 6002 0830) - ближайшие аналоги:
|
||||||||||||
| 6002 0855 | M8 | 3.0 - 5.5 | 18.5 | 11.0 | 11.1 | 11.6 | 0.5 | 27.2 | 4.8 | 18.3 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 6002 0855 (МБ M8 А2) — 11 позицийОткрытая резьбовая заклёпка с малым буртом M8 2-я длина из нержавеющей стали A2 / AISI 304 (арт. 6002 0855) - ближайшие аналоги:
|
||||||||||||
| 6002 1035 | M10 | 0.8 - 3.5 | 21.0 | 13.0 | 13.1 | 13.5 | 0.5 | 36.6 | 6.6 | 24.5 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 6002 1035 (МБ M10 А2) — 21 позицийОткрытая резьбовая заклёпка с малым буртом M10 из нержавеющей стали A2 / AISI 304 (арт. 6002 1035) - ближайшие аналоги:
|
||||||||||||
| 6002 1240 | M12 | 1.0 - 4.0 | 22.5 | 16.0 | 16.1 | 17.2 | 0.7 | 62.3 | — | 35.0 | 94.0 | 32.0 |
▸ Ближайшие аналоги арт. 6002 1240 (МБ M12 А2) — 8 позицийОткрытая резьбовая заклёпка с малым буртом M12 из нержавеющей стали A2 / AISI 304 (арт. 6002 1240) - ближайшие аналоги:
|
||||||||||||
