Гладкая резьбовая заклёпка открытого типа с малым буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Гладкое тело заклёпки не имеет граней и насечек — такой вид заклёпки используется в узлах, где после монтажа на соединение не будет прикладываться крутящий момент и, соответственно, нет особых требований к устойчивости соединения к прокручиванию. Кроме того, гладкая заклёпка поможет сохранить от повреждений край отверстия, это может быть важным при работе с хрупкими материалами.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Установка на любой стадии производства (до или после финишной обработки)
- Надежная резьба в тонком листовом материале
- Не нарушает целостности покрытия и не деформирует стенки отверстия
- Не требует зенковки отверстия для установки
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Систем фильтрации и оборудования для химического производства
- Элементов оборудования для очистных сооружений и насосных станций
- Ёмкостей для фармакологического производства
- Кронштейнов импульсных трубок измерительных приборов нефтегазовой отрасли
- Корпусов датчиков уровня топлива автозаправочных станций
Обратите внимание:
Данная заклёпка поставляется под заказ. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Свяжитесь с нами для уточнения стоимости, минимальной партии и сроков поставки заказа.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом из кислотостойкой стали A4 / AISI 316 (МБ А4, арт. 6004)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом из кислотостойкой стали A4 / AISI 316 (МБ А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

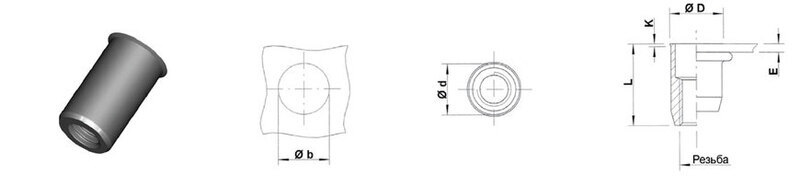

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6004 0420 | M4 | 0.5 - 2.0 | 11.0 | 5.9 | 6.0 | 6.5 | 0.5 | 7.7 | 2.7 | 4.0 | 4.3 | 2.7 |
▸ Ближайшие аналоги арт. 6004 0420 (МБ M4 А4) — 10 позицийОткрытая резьбовая заклёпка с малым буртом M4 из кислотостойкой стали A4 / AISI 316 (арт. 6004 0420) - ближайшие аналоги:
|
||||||||||||
| 6004 0530 | M5 | 0.5 - 3.0 | 12.0 | 6.9 | 7.0 | 7.5 | 0.5 | 12.1 | 3.2 | 7.0 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 6004 0530 (МБ M5 А4) — 12 позицийОткрытая резьбовая заклёпка с малым буртом M5 из кислотостойкой стали A4 / AISI 316 (арт. 6004 0530) - ближайшие аналоги:
|
||||||||||||
| 6004 0550 | M5 | 3.0 - 5.0 | 15.0 | 6.9 | 7.0 | 7.5 | 0.5 | 12.1 | 3.2 | 7.0 | 8.5 | 4.7 |
▸ Ближайшие аналоги арт. 6004 0550 (МБ M5 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом M5 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6004 0550) - ближайшие аналоги:
|
||||||||||||
| 6004 0630 | M6 | 0.5 - 3.0 | 14.5 | 8.9 | 9.0 | 9.5 | 0.5 | 19.3 | 4.9 | 11.0 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 6004 0630 (МБ M6 А4) — 12 позицийОткрытая резьбовая заклёпка с малым буртом M6 из кислотостойкой стали A4 / AISI 316 (арт. 6004 0630) - ближайшие аналоги:
|
||||||||||||
| 6004 0650 | M6 | 3.0 - 5.0 | 16.5 | 8.9 | 9.0 | 9.5 | 0.5 | 19.3 | 4.9 | 11.0 | 13.8 | 7.0 |
▸ Ближайшие аналоги арт. 6004 0650 (МБ M6 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом M6 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6004 0650) - ближайшие аналоги:
|
||||||||||||
| 6004 0830 | M8 | 0.5 - 3.0 | 16.0 | 10.9 | 11.0 | 11.5 | 0.5 | 27.2 | 4.8 | 17.0 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 6004 0830 (МБ M8 А4) — 13 позицийОткрытая резьбовая заклёпка с малым буртом M8 из кислотостойкой стали A4 / AISI 316 (арт. 6004 0830) - ближайшие аналоги:
|
||||||||||||
| 6004 0855 | M8 | 3.0 - 5.5 | 18.0 | 10.9 | 11.0 | 11.5 | 0.5 | 27.2 | 4.8 | 17.0 | 33.6 | 13.0 |
▸ Ближайшие аналоги арт. 6004 0855 (МБ M8 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом M8 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6004 0855) - ближайшие аналоги:
|
||||||||||||
| 6004 1035 | M10 | 0.8 - 3.5 | 21.0 | 12.9 | 13.0 | 13.5 | 0.7 | 36.6 | 6.6 | 22.0 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 6004 1035 (МБ M10 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом M10 из кислотостойкой стали A4 / AISI 316 (арт. 6004 1035) - ближайшие аналоги:
|
||||||||||||
| 6004 1060 | M10 | 3.5 - 6.0 | 23.5 | 12.9 | 13.0 | 13.5 | 0.7 | 36.6 | 6.6 | 22.0 | 53.9 | 15.0 |
▸ Ближайшие аналоги арт. 6004 1060 (МБ M10 А4) — 3 позицийОткрытая резьбовая заклёпка с малым буртом M10 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6004 1060) - ближайшие аналоги:
|
||||||||||||
