Рифлёная резьбовая заклёпка открытого типа с малым буртом из углеродистой стали (белый цинк)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.
Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.
Установка:
Особенности и преимущества:
- Соединение на основе заклёпки может многократно разбираться и собираться заново
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Устойчивое к прокручиванию резьбовое соединение
- Малый бурт почти не выступает над рабочей поверхностью
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Хорошая коррозийная стойкость соединения в условиях сухого помещения
Применяется при производстве:
- Коробов и воздуховодов вентиляционных систем
- Каркасов складских стеллажей с высокой динамической нагрузкой
- Корпусов и кожухов производственного оборудования
- Багажных полок, крючков и элементов отделки скоростных поездов
- Стоек дорожных знаков и указателей
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ РИФ СТ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом и насечкой из углеродистой стали / белый цинк (МБ РИФ СТ, арт. 6201)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом и насечкой из углеродистой стали / белый цинк (МБ РИФ СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

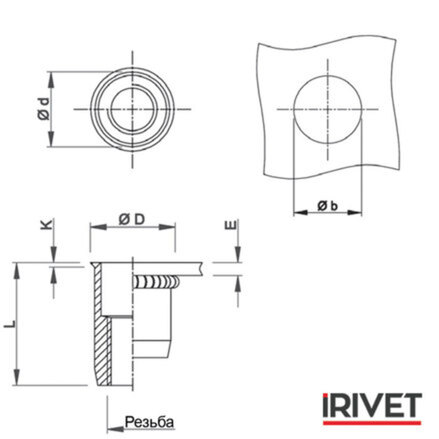

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6201 0330 | M3 | 0.5 - 3.0 | 9.0 | 4.9 | 5.0 | 6.0 | 0.5 | 4.0 | 1.4 | 3.3 | 1.4 | 2.0 |
▸ Ближайшие аналоги арт. 6201 0330 (МБ РИФ M3 СТ) — 38 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M3 из углеродистой стали / белый цинк (арт. 6201 0330) - ближайшие аналоги:
|
||||||||||||
| 6201 0420 | M4 | 0.5 - 3.0 | 10.0 | 5.9 | 6.0 | 7.0 | 0.5 | 6.7 | 2.0 | 4.4 | 3.8 | 3.0 |
▸ Ближайшие аналоги арт. 6201 0420 (МБ РИФ M4 СТ) — 61 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M4 из углеродистой стали / белый цинк (арт. 6201 0420) - ближайшие аналоги:
|
||||||||||||
| 6201 0445 | M4 | 3.0 - 4.5 | 12.0 | 5.9 | 6.0 | 7.0 | 0.5 | 6.7 | 2.0 | 4.4 | 3.8 | 3.0 |
▸ Ближайшие аналоги арт. 6201 0445 (МБ РИФ M4 СТ) — 32 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M4 2-я длина из углеродистой стали / белый цинк (арт. 6201 0445) - ближайшие аналоги:
|
||||||||||||
| 6201 0530 | M5 | 0.5 - 3.0 | 11.5 | 6.9 | 7.0 | 8.0 | 0.5 | 10.1 | 2.3 | 6.2 | 7.1 | 7.1 |
▸ Ближайшие аналоги арт. 6201 0530 (МБ РИФ M5 СТ) — 60 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M5 из углеродистой стали / белый цинк (арт. 6201 0530) - ближайшие аналоги:
|
||||||||||||
| 6201 0555 | M5 | 3.0 - 5.5 | 12.5 | 6.9 | 7.0 | 8.0 | 0.5 | 10.1 | 2.3 | 6.2 | 7.1 | 7.1 |
▸ Ближайшие аналоги арт. 6201 0555 (МБ РИФ M5 СТ) — 32 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M5 2-я длина из углеродистой стали / белый цинк (арт. 6201 0555) - ближайшие аналоги:
|
||||||||||||
| 6201 0630 | M6 | 0.5 - 3.0 | 14.5 | 8.9 | 9.0 | 10.0 | 0.5 | 15.9 | 2.6 | 9.5 | 12.3 | 10.5 |
▸ Ближайшие аналоги арт. 6201 0630 (МБ РИФ M6 СТ) — 58 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M6 из углеродистой стали / белый цинк (арт. 6201 0630) - ближайшие аналоги:
|
||||||||||||
| 6201 0655 | M6 | 3.0 - 5.5 | 16.5 | 8.9 | 9.0 | 10.0 | 0.5 | 15.9 | 2.6 | 9.5 | 12.3 | 10.5 |
▸ Ближайшие аналоги арт. 6201 0655 (МБ РИФ M6 СТ) — 40 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M6 2-я длина из углеродистой стали / белый цинк (арт. 6201 0655) - ближайшие аналоги:
|
||||||||||||
| 6201 0830 | M8 | 0.5 - 3.0 | 16.8 | 10.9 | 11.0 | 12.0 | 0.5 | 24.9 | 3.3 | 12.9 | 25.7 | 19.5 |
▸ Ближайшие аналоги арт. 6201 0830 (МБ РИФ M8 СТ) — 58 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M8 из углеродистой стали / белый цинк (арт. 6201 0830) - ближайшие аналоги:
|
||||||||||||
| 6201 0855 | M8 | 3.0 - 5.5 | 19.0 | 10.9 | 11.0 | 12.0 | 0.5 | 24.9 | 3.3 | 12.9 | 25.7 | 19.5 |
▸ Ближайшие аналоги арт. 6201 0855 (МБ РИФ M8 СТ) — 38 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M8 2-я длина из углеродистой стали / белый цинк (арт. 6201 0855) - ближайшие аналоги:
|
||||||||||||
| 6201 1035 | M10 | 0.7 - 3.5 | 20.8 | 12.9 | 13.0 | 14.0 | 0.5 | 30.9 | 5.3 | 15.8 | 47.2 | 30.0 |
▸ Ближайшие аналоги арт. 6201 1035 (МБ РИФ M10 СТ) — 49 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M10 из углеродистой стали / белый цинк (арт. 6201 1035) - ближайшие аналоги:
|
||||||||||||
| 6201 1060 | M10 | 3.5 - 6.0 | 23.5 | 12.9 | 13.0 | 14.0 | 0.5 | 30.9 | 5.3 | 15.8 | 47.2 | 30.0 |
▸ Ближайшие аналоги арт. 6201 1060 (МБ РИФ M10 СТ) — 28 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M10 2-я длина из углеродистой стали / белый цинк (арт. 6201 1060) - ближайшие аналоги:
|
||||||||||||
| 6201 1235 | M12 | 1.0 - 3.5 | 24.2 | 15.9 | 16.0 | 17.0 | 0.5 | 43.6 | — | 20.4 | 81.7 | 64.0 |
▸ Ближайшие аналоги арт. 6201 1235 (МБ РИФ M12 СТ) — 24 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M12 из углеродистой стали / белый цинк (арт. 6201 1235) - ближайшие аналоги:
|
||||||||||||
