Заклёпка с насечкой и малым буртом нерж сталь А2 (упаковка)
  • Rn 6202 1 1600
  • Rn 6202 2 1600
  • Rn6202

Заклёпка с насечкой и малым буртом нерж сталь А2 (упаковка)

Рифлёная резьбовая заклёпка открытого типа с малым буртом из нержавеющей стали A2 (AISI 304)

Выберите параметры

Цена: 3 840,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Малый
Тело заклёпки С насечкой
Тип заклёпки Открытая
Материал заклёпки Нержавеющая сталь A2 / AISI 304

Рифлёная резьбовая заклёпка открытого типа с малым буртом из нержавеющей стали A2 (AISI 304)

Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.

Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.

Установка:

Установка цилиндрической заклепки гайки с насечкой и уменьшенным бортиком из нержавеющей стали A2 (AISI 304)

Особенности и преимущества:

  • Быстрая и несложная установка
  • Соединение на основе заклёпки может многократно разбираться и собираться заново
  • Увеличивает электропроводность соединения за счёт насечки на теле
  • Не требует зенковки отверстия для установки
  • Сквозное отверстие заклёпки не ограничивает длину используемого винта
  • Высокая коррозийная стойкость соединения

Применяется при производстве:

  • Вибрационных сит и сепараторов для муки, сахара и сыпучих продуктов
  • Корпусов виброустойчивых манометров и датчиков вибрации
  • Поручней и антивандальных панелей салона общественного транспорта
  • Портативных антенных мачт полевых метеостанций и связи
  • Штативов капельниц и прочего передвижного медицинского оборудования

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ РИФ А2)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ А2, арт. 6202)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

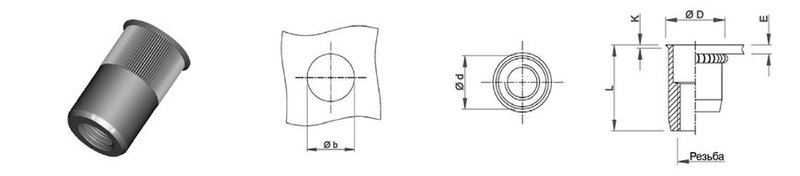

Размеры резьбовой заклёпки с насечкой и малым буртом, открытого типа, нержавеющая сталь A2

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ А2, арт. 6202): 7 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

6202 0320 M3 0.5 - 2.0 9.8 4.9 5.0 6.0 0.5 4.2 1.9 3.1 1.5 2.0
▸ Ближайшие аналоги арт. 6202 0320 (МБ РИФ M3 А2) — 25 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M3 из нержавеющей стали A2 / AISI 304 (арт. 6202 0320) - ближайшие аналоги:
  • BRALO 0373203005
  • GOEBEL 75503 12000
  • RIVIT 3214000
  • TITGEMEYER 334 809 003
  • RIVETMAX CN106
  • QONNECT 02SS01R0301
  • HARPOON M3 CN1-UB-A2
  • HARPOON 021111210103
  • FIXIT CU-M3-B
  • SORREX XA2 М3
  • FIXI 85IXITRGM03C
  • FIXI 85IXITRGM03L
  • ABSOLUT 02SS01R03010
  • BÖLLHOFF 343 66 030 015
  • KVT M3 RC ROKS 1,1
  • CLUFIX 01I030ACO011X
  • CLUFIX 01I030ACO023X
  • GRONDGROUP 00ITRGM03C050A2
  • GRONDGROUP 00ITRGM03L050A2
  • RIVETSHOP 20843030201
  • SKVEN A2CP02R-M03N1
  • NITLIX NX-M3-RK-9-A2
  • HONSEL 10849030200
  • VVG 10.849.030.200
  • S+P 102123 9

6202 0420 M4 0.5 - 2.0 11.0 6.0 6.1 6.5 0.5 7.7 2.7 5.2 4.3 3.0
▸ Ближайшие аналоги арт. 6202 0420 (МБ РИФ M4 А2) — 46 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M4 из нержавеющей стали A2 / AISI 304 (арт. 6202 0420) - ближайшие аналоги:
  • BRALO 0373204006
  • GOEBEL 75504 12000
  • SCELL-IT ENR0430
  • RIVIT 3214800
  • TITGEMEYER 334 810 003
  • TITGEMEYER 334 810 000
  • RIVETMAX CN107
  • QONNECT 02SS01R0401
  • EMHART PTRO-0425
  • MASTERFIX 24M04KVO1
  • HARPOON M4 CN1-UB-A2
  • HARPOON 021111210104
  • FIXIT CU-M4-B
  • ANZI ANMC 04100 FM2
  • SORREX XA2 М4
  • FIXI 85IXITRGM04C
  • FIXI 85IXITRGM04L
  • ABSOLUT 02SS01R04010
  • POP AVDEL 0GM74-24030
  • DEGOMETAL 178 904 001
  • BÖLLHOFF 343 66 040 230
  • KVT M4-20 RTSN A2
  • KVT M4 RPoly A2
  • KVT M4 RC ROKS 1,3
  • CLUFIX 01I040ACO013X
  • CLUFIX 01I040ACO030X
  • CLUFIX 01I040ACO023X
  • GRONDGROUP 00ITRGM04C060A2
  • STALMAX LZN-R M4x11,2 (0,5-2,0) A2
  • STALMAX 10493
  • RIVETSHOP 20843040201
  • SKVEN A2CP02R-M04N1
  • NITLIX NX-M4-RK-10,5-A2
  • RIVET FACTORY 030043211
  • SACTO 33M4 TSRZ
  • HONSEL 10849040300
  • HONSEL 10891400000
  • VVG 10.849.040.300
  • VVG 10.891.400.000
  • TUBTARA 5442207
  • FAR 61504002
  • FAR 61504001
  • S+P 102124 10
  • KLAUE KSTM4-RH-A-R
  • FASTBOLT 88492 042002
  • WASI 9314-2-4GER-UVZ

6202 0530 M5 0.5 - 3.0 12.0 7.0 7.1 7.5 0.5 12.1 3.2 7.6 8.5 7.1
▸ Ближайшие аналоги арт. 6202 0530 (МБ РИФ M5 А2) — 45 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M5 из нержавеющей стали A2 / AISI 304 (арт. 6202 0530) - ближайшие аналоги:
  • BRALO 0373205007
  • GOEBEL 75505 12000
  • SCELL-IT ENR0530
  • RIVIT 1740700
  • TITGEMEYER 334 812 003
  • TITGEMEYER 334 812 000
  • RIVETMAX CN108
  • QONNECT 02SS01R0501
  • EMHART PTRO-0530
  • MASTERFIX 24M05KVO1
  • HARPOON M5 CN1-UB-A2
  • HARPOON 021111210105
  • FIXIT CU-M5-B
  • ANZI ANMC 05115 FM2
  • SORREX XA2 М5
  • FIXI 85IXITRGM05C
  • FIXI 85IXITRGM05L
  • FASTY 0373205007AM
  • ABSOLUT 02SS01R05010
  • POP AVDEL 0GM74-25030
  • DEGOMETAL 178 905 001
  • BÖLLHOFF 343 66 050 233
  • KVT M5-30 RTSN A2
  • KVT M5 RC ROKS 1,5
  • KVT M5 RC ROKS 2,5
  • CLUFIX 01I050ACO015X
  • CLUFIX 01I050ACO025X
  • GRONDGROUP 00ITRGM05C070A2
  • STALMAX LZN-R M5x11,5 (0,5-2,0) A2
  • STALMAX 10494
  • RIVETSHOP 20843050301
  • SKVEN A2CP02R-M05N1
  • NITLIX NX-M5-RK-11,5-A2
  • RIVET FACTORY 030053211
  • SACTO 33M5 TSRZ
  • HONSEL 10849050300
  • HONSEL 10891500000
  • VVG 10.849.050.300
  • VVG 10.891.500.000
  • TUBTARA 5454007
  • FAR 61505002
  • FAR 61505001
  • S+P 102125 115
  • FASTBOLT 88492 053002
  • WASI 9314-2-5GER-UVZ

6202 0630 M6 0.5 - 3.0 14.5 9.0 9.1 9.5 0.5 19.3 4.9 11.9 13.8 10.5
▸ Ближайшие аналоги арт. 6202 0630 (МБ РИФ M6 А2) — 46 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M6 из нержавеющей стали A2 / AISI 304 (арт. 6202 0630) - ближайшие аналоги:
  • BRALO 0373206009
  • GOEBEL 75506 12000
  • SCELL-IT ENR0630
  • RIVIT 3215000
  • TITGEMEYER 334 814 003
  • TITGEMEYER 334 814 000
  • RIVETMAX CN109
  • RIVETMAX CN835
  • QONNECT 02SS01R0601
  • EMHART PTRO-0630
  • MASTERFIX 24M06KVO1
  • HARPOON M6 CN1-UB-A2
  • HARPOON 021111210106
  • FIXIT CU-M6-B
  • ANZI ANMC 06140 FM2
  • SORREX XA2 М6
  • FIXI 85IXITRGM06C
  • FASTY 0373206009AM
  • ABSOLUT 02SS01R06010
  • POP AVDEL 0GM74-26030
  • DEGOMETAL 178 906 001
  • BÖLLHOFF 343 66 060 233
  • KVT M6-30 RTSN A2
  • KVT M6 RPoly A2
  • KVT M6 RC ROKS 1,5
  • CLUFIX 01I060ACO015X
  • CLUFIX 01I060ACO035X
  • GRONDGROUP 00ITRGM06C090A2
  • STALMAX LZN-R М6х14,5 (0,5-3,0) A2
  • STALMAX 10495
  • RIVETSHOP 20843060301
  • SKVEN A2CP02R-M06N1
  • NITLIX NX-M6-RK-14-A2
  • NITLIX NX-M6-RK-16-A2
  • RIVET FACTORY 030063211
  • SACTO 33M6 TSRZ
  • HONSEL 10849060300
  • HONSEL 10891600000
  • VVG 10.849.060.300
  • VVG 10.891.600.000
  • TUBTARA 5464007
  • FAR 61506002
  • FAR 61506001
  • S+P 102126 14
  • FASTBOLT 88492 063002
  • WASI 9314-2-6GER-UVZ

6202 0830 M8 0.5 - 3.0 16.0 11.0 11.1 11.5 0.5 27.2 4.8 18.3 33.6 19.5
▸ Ближайшие аналоги арт. 6202 0830 (МБ РИФ M8 А2) — 44 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M8 из нержавеющей стали A2 / AISI 304 (арт. 6202 0830) - ближайшие аналоги:
  • BRALO 0373208011
  • GOEBEL 75508 12000
  • SCELL-IT ENR0830
  • RIVIT 3215100
  • TITGEMEYER 334 816 003
  • TITGEMEYER 334 816 000
  • RIVETMAX CN110
  • QONNECT 02SS01R0801
  • EMHART PTRO-0830
  • MASTERFIX 24M08KVO1
  • HARPOON M8 CN1-UB-A2
  • HARPOON 021111210108
  • FIXIT CU-M8-B
  • ANZI ANMC 08155 FM2
  • SORREX XA2 М8
  • FIXI 85IXITRGM08C
  • ABSOLUT 02SS01R08010
  • POP AVDEL 0GM74-28030
  • DEGOMETAL 178 908 001
  • BÖLLHOFF 343 66 080 233
  • KVT M8-30 RTSN A2
  • KVT M8 RPoly A2
  • KVT M8 RC ROKS 1,8
  • KVT M8 RC ROKS 3,0
  • CLUFIX 01I080ACO018X
  • CLUFIX 01I080ACO030X
  • GRONDGROUP 00ITRGM08C110A2
  • STALMAX LZN-R M8x16,5 (0,5-3,0) A2
  • STALMAX 10496
  • RIVETSHOP 20843080401
  • SKVEN A2CP02R-M08N1
  • NITLIX NX-M8-RK-16,5-A2
  • RIVET FACTORY 030083211
  • SACTO 33M8 TSRZ
  • HONSEL 10849080300
  • HONSEL 10891800000
  • VVG 10.849.080.300
  • VVG 10.891.800.000
  • TUBTARA 5481607
  • FAR 61508002
  • FAR 61508001
  • S+P 102128 155
  • FASTBOLT 88492 083002
  • WASI 9314-2-8GER-UVZ

6202 1035 M10 1.0 - 3.5 19.0 12.9 13.0 14.2 0.5 36.6 6.6 24.5 53.9 30.0
▸ Ближайшие аналоги арт. 6202 1035 (МБ РИФ M10 А2) — 45 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M10 из нержавеющей стали A2 / AISI 304 (арт. 6202 1035) - ближайшие аналоги:
  • BRALO 0373201013
  • GOEBEL 75510 12000
  • SCELL-IT ENR1035
  • RIVIT 3215200
  • TITGEMEYER 334 818 003
  • RIVETMAX CN111
  • QONNECT 02SS01R1001
  • EMHART PTRO-1035
  • MASTERFIX 24M10KVO1
  • HARPOON M10 CN1-UB-A2
  • HARPOON 021111210110
  • FIXIT CU-M10-B
  • ANZI ANMC 10195 FM2
  • SORREX XA2 М10
  • FIXI 85IXITRGM10C12
  • FIXI 85IXITRGM10L12
  • FIXI 85IXITRGM10C13
  • FASTY 0373201013AM
  • ABSOLUT 02SS01R10010
  • POP AVDEL 0GM74-20035
  • DEGOMETAL 178 910 001
  • BÖLLHOFF 343 66 100 015
  • BÖLLHOFF 343 66 100 030
  • KVT M10-35 RTSN A2
  • KVT M10 RC ROKS 3,2
  • CLUFIX 01I100ACO032X
  • CLUFIX 01I100ACO055X
  • GRONDGROUP 00ITRGM10C120A2
  • GRONDGROUP 00ITRGM10C130A2
  • RIVETSHOP 20843100451
  • SKVEN A2CP02R-M10N1
  • NITLIX NX-M10-RK-19d12-A2
  • NITLIX NX-M10-RK-19,5d13-A2
  • RIVET FACTORY 030103211
  • SACTO 33M10 TSRZ 13
  • HONSEL 10849100350
  • HONSEL 10891100000
  • VVG 10.849.100.350
  • VVG 10.891.100.000
  • TUBTARA 5406207
  • FAR 61510002
  • FAR 61510001
  • S+P 1021210 195
  • KLAUE KSM10-RH-A-R
  • WASI 9314-2-10GER-UVZ

6202 1235 M12 1.5 - 3.5 24.0 15.9 16.0 17.6 1.0 62.3 — 35.0 94.0 64.0
▸ Ближайшие аналоги арт. 6202 1235 (МБ РИФ M12 А2) — 18 позиций
Открытая резьбовая заклёпка с малым буртом и насечкой M12 из нержавеющей стали A2 / AISI 304 (арт. 6202 1235) - ближайшие аналоги:
  • GOEBEL 75512 12000
  • RIVIT 5561000
  • RIVETMAX CN355
  • QONNECT 02SS01R1201
  • FIXI 85IXITRGM12C16
  • BÖLLHOFF 343 66 120 015
  • BÖLLHOFF 343 66 120 030
  • KVT M12-40 RTSN A2
  • KVT M12 RC ROKS 4,2
  • CLUFIX 01I120ACO042X
  • RIVETSHOP 20843120401
  • SKVEN A2CP02R-M12N1
  • NITLIX NX-M12-RK-22d15-A2
  • NITLIX NX-M12-RK-24,2d16-A2
  • HONSEL 10849120400
  • VVG 10.849.120.400
  • S+P 1021212 24
  • WASI 9314-2-12GER-UVZ

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей и технических условий (ТУ) возможных аналогов.

Варианты написания производителей аналогов: ABSOLUT (skytools, скайтул, скайтулс, абсолют); ANZI (анзи, анци, анжи); BRALO (брало); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); DEGOMETAL (дегометаль, дегометал); EMHART (эмхарт, емхарт); FAR (фар); FASTBOLT (фастболт, фаст болт); FASTY (фасти, фэсти); FIXI (фикси); FIXIT (фиксит); GOEBEL (гёбель, гебель, гобель, гоебел); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HARPOON (харпун, гарпун, харпоон); HONSEL (хонзель, хонсель, гонсель, хонзел); KLAUE (клауэ, клауе); KVT (kvt-fastening, bosard, квт, боссард); MASTERFIX (мастерфикс, мастер фикс); NITLIX (нитликс, нитлих); POP AVDEL (поп авдель, поп авдэл); QONNECT (коннект); RIVET FACTORY (rivetfactory, ривет фэктори, ривет фактори); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVETSHOP (rivet shop, риветшоп, ривет шоп); RIVIT (ривит); S+P (s&p, schäfer + peters, schaefer + peters, шефер + петерс, шефер и петерс, с+п, шафер петерс); SACTO (сакто); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); SORREX (sorex, соррекс, сорекс); STALMAX (stal max, сталмакс, стальмакс, сталь макс); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг); WASI (вази, васи).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 1680-002-63728062-2012, ТУ 1680-001-30391216-2011, ТУ 25.94.12-003-00654724-2018, ТУ 25.94.11-001-53797004-2023 (ранее ТУ 1680-001-53797004-2016), ТУ 25.94.11-001-53797004-2025, ТУ 25.94.12-003-00654724-2025, ТУ 25.94.11-001-32950631-2024.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.

Есть вопросы? Хотите оставить отзыв? Действуйте!

Задавайте вопросы, оставляйте отзывы. Мы знаем все о нашем товаре, кроме того, ваше мнение крайне важно для нас.

Свяжитесь с нами, наши специалисты будут рады ответить на все ваши вопросы.

РАЗМЕСТИТЬ заказ

Если вопросов не осталось и вы готовы разместить заказ, воспользуйтесь корзиной или напишите нам на электронную почту.

Форма оплаты

C юридическими лицами мы работаем с НДС 22% по безналичному расчёту. Отгрузка товара производится только после поступления платежа. Для выставления счёта на оплату потребуются реквизиты вашей компании.

Для оформления заказа от физического лица нам потребуются ФИО покупателя, контактные данные и адрес доставки. Сформированный счет направляется по электронной почте. Оплату счета можно произвести через систему быстрых платежей (СБП), отсканировав QR-код, указанный в счете, либо в личном кабинете или отделении банка. Вместе с товаром покупатель получает товарную накладную и кассовый чек.

Доставка

После подтверждения заказа вы получите ваш товар согласно выбранному способу доставки.
При заказе от 40 000 рублей доставка по Москве, Московской области и в регионы осуществляется бесплатно!
По Москве и ближайшему Подмосковью возможна срочная доставка день в день.
Просим вас ознакомиться с полными условиями доставки в разделе Доставка.

Похожие товары
