Рифлёная резьбовая заклёпка открытого типа с малым буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Быстрая и несложная установка
- Установка на любой стадии производства (до или после финишной обработки)
- Устойчивое к прокручиванию резьбовое соединение
- Не требует специальной подготовки отверстия
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Монтажных кронштейнов теплообменников нефтепереработки
- Дозирующих насосов хлора и узлов систем водоподготовки бассейнов
- Вибрационных сит и грануляторов для минеральных удобрений
- Мачт морских метеостанций и датчиков прибрежной зоны
- Кронштейнов бортовых огней и датчиков скорости прогулочных катеров
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ РИФ А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом и насечкой из кислотостойкой стали A4 / AISI 316 (МБ РИФ А4, арт. 6204)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом и насечкой из кислотостойкой стали A4 / AISI 316 (МБ РИФ А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.
Обозначения размеров и геометрических параметров:

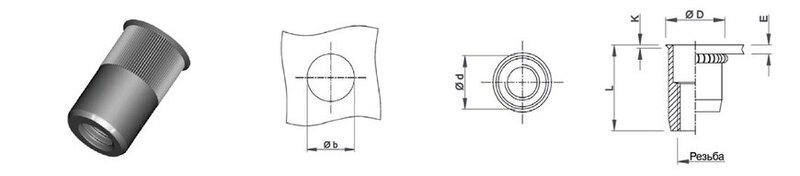

M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6204 0320 | M3 | 0.5 - 2.0 | 9.0 | 4.8 | 4.9 | 5.8 | 0.8 | 4.2 | 1.9 | 2.0 | 1.5 | 2.0 |
▸ Ближайшие аналоги арт. 6204 0320 (МБ РИФ M3 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M3 из кислотостойкой стали A4 / AISI 316 (арт. 6204 0320) - ближайшие аналоги:
|
||||||||||||
| 6204 0425 | M4 | 0.5 - 2.5 | 10.0 | 5.9 | 6.0 | 7.0 | 0.8 | 7.7 | 2.7 | 4.0 | 4.3 | 3.0 |
▸ Ближайшие аналоги арт. 6204 0425 (МБ РИФ M4 А4) — 8 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M4 из кислотостойкой стали A4 / AISI 316 (арт. 6204 0425) - ближайшие аналоги:
|
||||||||||||
| 6204 0525 | M5 | 0.5 - 2.5 | 11.5 | 6.9 | 7.0 | 8.0 | 0.8 | 12.1 | 3.2 | 7.0 | 8.5 | 7.1 |
▸ Ближайшие аналоги арт. 6204 0525 (МБ РИФ M5 А4) — 8 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M5 из кислотостойкой стали A4 / AISI 316 (арт. 6204 0525) - ближайшие аналоги:
|
||||||||||||
| 6204 0630 | M6 | 0.5 - 3.0 | 14.0 | 8.9 | 9.0 | 10.0 | 0.8 | 19.3 | 4.9 | 11.0 | 13.8 | 10.5 |
▸ Ближайшие аналоги арт. 6204 0630 (МБ РИФ M6 А4) — 8 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M6 из кислотостойкой стали A4 / AISI 316 (арт. 6204 0630) - ближайшие аналоги:
|
||||||||||||
| 6204 0830 | M8 | 0.5 - 3.0 | 15.5 | 10.9 | 11.0 | 12.0 | 0.8 | 27.2 | 4.8 | 17.0 | 33.6 | 19.5 |
▸ Ближайшие аналоги арт. 6204 0830 (МБ РИФ M8 А4) — 9 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M8 из кислотостойкой стали A4 / AISI 316 (арт. 6204 0830) - ближайшие аналоги:
|
||||||||||||
| 6204 1035 | M10 | 0.8 - 3.5 | 19.5 | 12.9 | 13.0 | 14.5 | 1.0 | 36.6 | 6.6 | 22.0 | 53.9 | 30.0 |
▸ Ближайшие аналоги арт. 6204 1035 (МБ РИФ M10 А4) — 6 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M10 из кислотостойкой стали A4 / AISI 316 (арт. 6204 1035) - ближайшие аналоги:
|
||||||||||||
| 6204 1235 | M12 | 1.5 - 3.5 | 24.0 | 15.9 | 16.0 | 17.6 | 1.0 | 62.3 | — | 28.0 | 94.0 | 64.0 |
▸ Ближайшие аналоги арт. 6204 1235 (МБ РИФ M12 А4) — 3 позицийОткрытая резьбовая заклёпка с малым буртом и насечкой M12 из кислотостойкой стали A4 / AISI 316 (арт. 6204 1235) - ближайшие аналоги:
|
||||||||||||
