Закрытая заклёпка с насечкой и малым буртом нерж сталь А2 (упаковка)
  • Rn 6302 1 1600
  • Rn 6302 2 1600
  • Rn6302

Закрытая заклёпка с насечкой и малым буртом нерж сталь А2 (упаковка)

Рифлёная резьбовая заклёпка закрытого типа с малым буртом из нержавеющей стали A2 (AISI 304)

Выберите параметры

Цена: 4 840,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Малый
Тело заклёпки С насечкой
Тип заклёпки Закрытая
Материал заклёпки Нержавеющая сталь A2 / AISI 304

Рифлёная резьбовая заклёпка закрытого типа с малым буртом из нержавеющей стали A2 (AISI 304)

Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.

Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.

Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Нержавеющая сталь A2 / AISI 304 — аустенитная нержавеющая сталь, обеспечивающая высокую стойкость к коррозии и эстетичный внешний вид соединения. Позволяет использовать заклёпку во влажных средах, на улице и в условиях слабоагрессивного химического воздействия. Высокая прочность материала гарантирует надежность резьбового узла при нагрузках, но требует применения инструмента с повышенным тяговым усилием.

Установка:

Установка закрытой цилиндрической заклепки гайки с насечкой и уменьшенным бортиком из нержавеющей стали A2

Особенности и преимущества:

  • Соединение на основе заклёпки может многократно разбираться и собираться заново
  • Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
  • Устойчивое к прокручиванию резьбовое соединение
  • Не требует зенковки отверстия для установки
  • Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
  • Высокая коррозийная стойкость соединения

Применяется при производстве:

  • Санитарных насосов и помповых станций пищевой промышленности
  • Креплений и виброопор моторного узла центрифуг фармакологического производства
  • Вибрационных конвейеров пищевых производственных линий
  • Ограждений мостовых кранов промышленных цехов
  • Компрессоров и приводов холодильных камер логистических складов

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ РИФ ЗАКР А2)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ ЗАКР А2, арт. 6302)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ ЗАКР А2). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

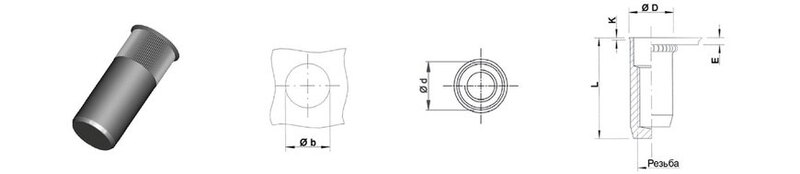

Размеры глухой резьбовой заклёпки с малым буртом и насечкой

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки закрытого типа с малым буртом и насечкой из нержавеющей стали A2 / AISI 304 (МБ РИФ ЗАКР А2, арт. 6302): 7 типоразмеров от M3 до M12, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

6302 0325 M3 0.5 - 2.5 15.5 4.9 5.0 6.0 0.8 4.2 1.9 3.1 1.5 2.0
▸ Ближайшие аналоги арт. 6302 0325 (МБ РИФ ЗАКР M3 А2) — 8 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M3 из нержавеющей стали A2 / AISI 304 (арт. 6302 0325) - ближайшие аналоги:
  • FIXI 85IXITRCGM03C
  • BÖLLHOFF 343 76 030 015
  • KVT M3 RC ROKSG 1,1
  • KVT M3 C ROKSG 1,1
  • CLUFIX 01I030ACB011X
  • CLUFIX 01I030ACB023X
  • SKVEN A2CL02R-M03N1
  • S+P 102223 155

6302 0430 M4 0.5 - 3.0 16.5 5.9 6.0 7.0 0.8 7.7 2.7 5.2 4.3 3.0
▸ Ближайшие аналоги арт. 6302 0430 (МБ РИФ ЗАКР M4 А2) — 17 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M4 из нержавеющей стали A2 / AISI 304 (арт. 6302 0430) - ближайшие аналоги:
  • BRALO 0373704006
  • SCELL-IT ENBR0420
  • RIVIT 3158300
  • RIVETMAX CN905
  • QONNECT 02SS02R0401
  • FIXIT CU-M4-B-CE
  • FIXI 85IXITRCGM04C
  • ABSOLUT 02SS02R04010
  • BÖLLHOFF 343 76 040 030
  • KVT M4 RC ROKSG 1,3
  • CLUFIX 01I040ACB013X
  • CLUFIX 01I040ACB030X
  • CLUFIX 01I040ACB023X
  • RIVETSHOP 20840040251
  • SKVEN A2CL02R-M04N1
  • S+P 102224 165
  • FASTBOLT 88692 042002

6302 0530 M5 0.5 - 3.0 19.0 6.9 7.0 8.0 0.8 12.1 3.2 7.6 8.5 7.1
▸ Ближайшие аналоги арт. 6302 0530 (МБ РИФ ЗАКР M5 А2) — 21 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M5 из нержавеющей стали A2 / AISI 304 (арт. 6302 0530) - ближайшие аналоги:
  • BRALO 0373705007
  • GOEBEL 75505 13000
  • SCELL-IT ENBR0525
  • RIVIT 2538300
  • TITGEMEYER 334 833 000
  • RIVETMAX CN906
  • QONNECT 02SS02R0501
  • FIXIT CU-M5-B-CE
  • FIXI 85IXITRCGM05C
  • ABSOLUT 02SS02R05010
  • BÖLLHOFF 343 76 050 020
  • BÖLLHOFF 343 76 050 030
  • KVT M5 RC ROKSG 1,5
  • KVT M5 RC ROKSG 2,5
  • CLUFIX 01I050ACB015X
  • CLUFIX 01I050ACB025X
  • RIVETSHOP 20840050301
  • SKVEN A2CL02R-M05N1
  • TUBTARA 5454507
  • S+P 102225 19
  • FASTBOLT 88692 053002

6302 0630 M6 0.5 - 3.0 22.0 8.9 9.0 10.0 0.8 19.3 4.9 11.9 13.8 10.5
▸ Ближайшие аналоги арт. 6302 0630 (МБ РИФ ЗАКР M6 А2) — 20 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M6 из нержавеющей стали A2 / AISI 304 (арт. 6302 0630) - ближайшие аналоги:
  • BRALO 0373706009
  • GOEBEL 75506 13000
  • SCELL-IT ENBR0630
  • RIVIT 2610400
  • TITGEMEYER 334 834 000
  • RIVETMAX CN907
  • QONNECT 02SS02R0601
  • FIXIT CU-M6-B-CE
  • FIXI 85IXITRCGM06C
  • ABSOLUT 02SS02R06010
  • BÖLLHOFF 343 76 060 015
  • BÖLLHOFF 343 76 060 030
  • KVT M6 RC ROKSG 1,5
  • CLUFIX 01I060ACB015X
  • CLUFIX 01I060ACB035X
  • RIVETSHOP 20840060301
  • SKVEN A2CL02R-M06N1
  • TUBTARA 5464507
  • S+P 102226 22
  • FASTBOLT 88692 063002

6302 0830 M8 0.5 - 3.0 25.0 10.9 11.0 12.0 0.8 27.2 4.8 18.3 33.6 19.5
▸ Ближайшие аналоги арт. 6302 0830 (МБ РИФ ЗАКР M8 А2) — 21 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M8 из нержавеющей стали A2 / AISI 304 (арт. 6302 0830) - ближайшие аналоги:
  • BRALO 0373708011
  • GOEBEL 75508 13000
  • SCELL-IT ENBR0830
  • RIVIT 4367800
  • TITGEMEYER 334 835 000
  • RIVETMAX CN1150
  • QONNECT 02SS02R0801
  • FIXIT CU-M8-B-CE
  • FIXI 85IXITRCGM08C
  • ABSOLUT 02SS02R08010
  • BÖLLHOFF 343 76 080 015
  • BÖLLHOFF 343 76 080 030
  • KVT M8 RC ROKSG 1,8
  • KVT M8 RC ROKSG 3,0
  • CLUFIX 01I080ACB018X
  • CLUFIX 01I080ACB030X
  • RIVETSHOP 20840080301
  • SKVEN A2CL02R-M08N1
  • TUBTARA 5481907
  • S+P 102228 25
  • FASTBOLT 88692 083002

6302 1035 M10 0.8 - 3.5 30.0 12.9 13.0 14.5 1.0 36.6 6.6 24.5 53.9 30.0
▸ Ближайшие аналоги арт. 6302 1035 (МБ РИФ ЗАКР M10 А2) — 13 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M10 из нержавеющей стали A2 / AISI 304 (арт. 6302 1035) - ближайшие аналоги:
  • GOEBEL 75510 13000
  • RIVIT 4367900
  • FIXIT CU-M10-B-CE
  • FIXI 85IXITRCGM10C13
  • ABSOLUT 02SS02R10010
  • BÖLLHOFF 343 76 100 015
  • BÖLLHOFF 343 76 100 030
  • KVT M10 RC ROKSG 3,2
  • CLUFIX 01I100ACB032X
  • CLUFIX 01I100ACB055X
  • RIVETSHOP 20840100351
  • SKVEN A2CL02R-M10N1
  • S+P 1022210 30

6302 1240 M12 0.8 - 4.0 31.5 15.9 16.0 17.6 1.0 62.3 — 35.0 94.0 64.0
▸ Ближайшие аналоги арт. 6302 1240 (МБ РИФ ЗАКР M12 А2) — 8 позиций
Закрытая резьбовая заклёпка с малым буртом и насечкой M12 из нержавеющей стали A2 / AISI 304 (арт. 6302 1240) - ближайшие аналоги:
  • FIXI 85AIXITRCGM12C16
  • BÖLLHOFF 343 76 120 015
  • BÖLLHOFF 343 76 120 030
  • KVT M12 RC ROKSG 4,2
  • KVT M12 C ROKSG 4,2
  • CLUFIX 01I120ACB042X
  • SKVEN A2CL02R-M12N1
  • S+P 1022212 315

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей и технических условий (ТУ) возможных аналогов.

Варианты написания производителей аналогов: ABSOLUT (skytools, скайтул, скайтулс, абсолют); BRALO (брало); BÖLLHOFF (rivkle, bollhoff, бёльхофф, боллхофф, ривкл, ривкле, болхоф, бельхоф); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); FASTBOLT (фастболт, фаст болт); FIXI (фикси); FIXIT (фиксит); GOEBEL (гёбель, гебель, гобель, гоебел); KVT (kvt-fastening, bosard, квт, боссард); QONNECT (коннект); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVETSHOP (rivet shop, риветшоп, ривет шоп); RIVIT (ривит); S+P (s&p, schäfer + peters, schaefer + peters, шефер + петерс, шефер и петерс, с+п, шафер петерс); SCELL-IT (scellit, scell it, сцелл-ит, сцеллит, скелит, селит); SKVEN (сквен, сквэн); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон).

Технические условия (ТУ), по которым выпускаются аналоги: ТУ 1680-001-30391216-2011, ТУ 25.94.11-001-32950631-2024.

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
