Рифлёная резьбовая заклёпка закрытого типа с малым буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.
Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Установка на любой стадии производства (до или после финишной обработки)
- Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
- Увеличивает электропроводность соединения за счёт насечки на теле
- Не требует специальной подготовки отверстия
- Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Приводов запорной арматуры трубопроводов нефтепереработки
- Сигнальных огней навигационных буёв и маяков
- Приводных узлов мешалок и аэраторов очистных сооружений
- Виброопор компрессоров осушения воздуха буровых платформ
- Приводов дозирующих станций антиобледенительных реагентов аэропортов
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ РИФ ЗАКР А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа с малым буртом и насечкой из кислотостойкой стали A4 / AISI 316 (МБ РИФ ЗАКР А4, арт. 6304)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа с малым буртом и насечкой из кислотостойкой стали A4 / AISI 316 (МБ РИФ ЗАКР А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

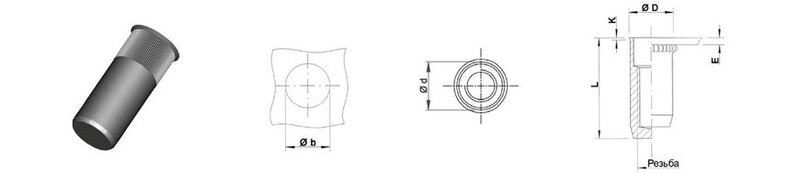

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6304 0325 | M3 | 0.5 - 2.5 | 15.5 | 4.9 | 5.0 | 6.0 | 0.8 | 4.2 | 1.9 | 2.0 | 1.5 | 2.0 |
▸ Ближайшие аналоги арт. 6304 0325 (МБ РИФ ЗАКР M3 А4) — 4 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M3 из кислотостойкой стали A4 / AISI 316 (арт. 6304 0325) - ближайшие аналоги:
|
||||||||||||
| 6304 0430 | M4 | 0.5 - 3.0 | 16.5 | 5.9 | 6.0 | 7.0 | 0.8 | 7.7 | 2.7 | 4.0 | 4.3 | 3.0 |
▸ Ближайшие аналоги арт. 6304 0430 (МБ РИФ ЗАКР M4 А4) — 5 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M4 из кислотостойкой стали A4 / AISI 316 (арт. 6304 0430) - ближайшие аналоги:
|
||||||||||||
| 6304 0530 | M5 | 0.5 - 3.0 | 19.0 | 6.9 | 7.0 | 8.0 | 0.8 | 12.1 | 3.2 | 7.0 | 8.5 | 7.1 |
▸ Ближайшие аналоги арт. 6304 0530 (МБ РИФ ЗАКР M5 А4) — 4 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M5 из кислотостойкой стали A4 / AISI 316 (арт. 6304 0530) - ближайшие аналоги:
|
||||||||||||
| 6304 0630 | M6 | 0.5 - 3.0 | 22.0 | 8.9 | 9.0 | 10.0 | 0.8 | 19.3 | 4.9 | 11.0 | 13.8 | 10.5 |
▸ Ближайшие аналоги арт. 6304 0630 (МБ РИФ ЗАКР M6 А4) — 4 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M6 из кислотостойкой стали A4 / AISI 316 (арт. 6304 0630) - ближайшие аналоги:
|
||||||||||||
| 6304 0830 | M8 | 0.5 - 3.0 | 25.0 | 10.9 | 11.0 | 12.0 | 0.8 | 27.2 | 4.8 | 17.0 | 33.6 | 19.5 |
▸ Ближайшие аналоги арт. 6304 0830 (МБ РИФ ЗАКР M8 А4) — 4 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M8 из кислотостойкой стали A4 / AISI 316 (арт. 6304 0830) - ближайшие аналоги:
|
||||||||||||
| 6304 1035 | M10 | 0.8 - 3.5 | 30.0 | 12.9 | 13.0 | 14.5 | 1.0 | 36.6 | 6.6 | 22.0 | 53.9 | 30.0 |
▸ Ближайшие аналоги арт. 6304 1035 (МБ РИФ ЗАКР M10 А4) — 4 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M10 из кислотостойкой стали A4 / AISI 316 (арт. 6304 1035) - ближайшие аналоги:
|
||||||||||||
| 6304 1240 | M12 | 0.8 - 4.0 | 31.5 | 15.9 | 16.0 | 17.6 | 1.0 | 62.3 | — | 28.0 | 94.0 | 64.0 |
▸ Ближайшие аналоги арт. 6304 1240 (МБ РИФ ЗАКР M12 А4) — 3 позицийЗакрытая резьбовая заклёпка с малым буртом и насечкой M12 из кислотостойкой стали A4 / AISI 316 (арт. 6304 1240) - ближайшие аналоги:
|
||||||||||||
