Шестигранная резьбовая заклёпка закрытого типа с малым буртом из углеродистой стали (белый цинк)
Резьбовая заклёпка-гайка закрытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное пыле- и влагозащищённое резьбовое соединение.
Заклёпка закрытого типа имеет глухое резьбовое отверстие. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений, кроме того, такое соединение будет иметь чуть более высокие прочностные характеристики.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Шестигранная заклёпка имеет повышенное сопротивление прокручиванию. Монтаж заклёпки производится в заранее подготовленное шестигранное отверстие. За счет граней шестигранного тела, заклёпка надёжно фиксируется в отверстии и создаёт резьбовое соединение, которое будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной заклёпкой и в 3 раза по сравнению с гладкой.
Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.
Установка:
Особенности и преимущества:
- Соединение на основе заклёпки может многократно разбираться и собираться заново
- Надежная резьба в тонком листовом материале
- Повышенное сопротивление прокручиванию
- Малый бурт почти не выступает над рабочей поверхностью
- Закрытый тип заклёпки обеспечивает пыле- и влагозащищённое соединение
- Хорошая коррозийная стойкость соединения в условиях сухого помещения
Применяется при производстве:
- Шкафов управления и кабельных коробов машинного отделения лифтов
- Корпусов и насосных узлов посудомоечных машин
- Защитных кожухов сухих трансформаторов внутренней установки
- Приводов герметичных задвижек систем отопления
- Герметичных технических шкафов уличных информационных стендов
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ ШГР ЗАКР СТ)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок закрытого типа с малым буртом и шестигранным телом из углеродистой стали / белый цинк (МБ ШГР ЗАКР СТ, арт. 6501)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки закрытого типа с малым буртом и шестигранным телом из углеродистой стали / белый цинк (МБ ШГР ЗАКР СТ). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

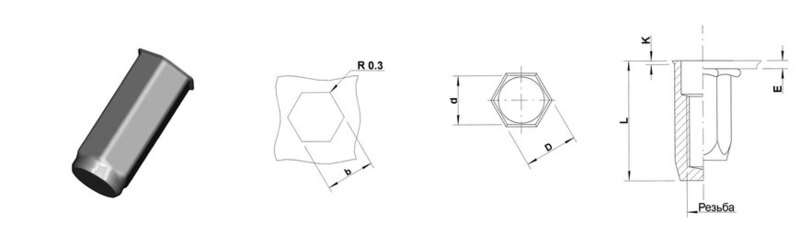

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — размер бурта (head size); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — размер бурта (head size); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6501 0425 | M4 | 0.5 - 2.5 | 16.0 | 5.9 | 6.0 | 7.0 | 0.5 | 6.7 | 2.0 | 5.2 | 3.8 | 5.5 |
▸ Ближайшие аналоги арт. 6501 0425 (МБ ШГР ЗАКР M4 СТ) — 19 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M4 из углеродистой стали / белый цинк (арт. 6501 0425) - ближайшие аналоги:
|
||||||||||||
| 6501 0530 | M5 | 0.5 - 3.0 | 20.0 | 6.9 | 7.0 | 8.0 | 0.5 | 10.1 | 2.3 | 6.8 | 7.1 | 10.5 |
▸ Ближайшие аналоги арт. 6501 0530 (МБ ШГР ЗАКР M5 СТ) — 20 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M5 из углеродистой стали / белый цинк (арт. 6501 0530) - ближайшие аналоги:
|
||||||||||||
| 6501 0555 | M5 | 3.0 - 5.5 | 22.5 | 6.9 | 7.0 | 8.0 | 0.5 | 10.1 | 2.3 | 6.8 | 7.1 | 10.5 |
▸ Ближайшие аналоги арт. 6501 0555 (МБ ШГР ЗАКР M5 СТ) — 5 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M5 2-я длина из углеродистой стали / белый цинк (арт. 6501 0555) - ближайшие аналоги:
|
||||||||||||
| 6501 0630 | M6 | 0.5 - 3.0 | 20.5 | 8.9 | 9.0 | 10.0 | 0.5 | 15.9 | 2.6 | 10.5 | 12.3 | 21.0 |
▸ Ближайшие аналоги арт. 6501 0630 (МБ ШГР ЗАКР M6 СТ) — 20 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M6 из углеродистой стали / белый цинк (арт. 6501 0630) - ближайшие аналоги:
|
||||||||||||
| 6501 0655 | M6 | 3.0 - 5.5 | 24.5 | 8.9 | 9.0 | 10.0 | 0.5 | 15.9 | 2.6 | 10.5 | 12.3 | 21.0 |
▸ Ближайшие аналоги арт. 6501 0655 (МБ ШГР ЗАКР M6 СТ) — 8 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M6 2-я длина из углеродистой стали / белый цинк (арт. 6501 0655) - ближайшие аналоги:
|
||||||||||||
| 6501 0840 | M8 | 1.0 - 4.0 | 23.0 | 10.9 | 11.0 | 12.0 | 0.5 | 24.9 | 3.3 | 14.8 | 25.7 | 30.0 |
▸ Ближайшие аналоги арт. 6501 0840 (МБ ШГР ЗАКР M8 СТ) — 19 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M8 из углеродистой стали / белый цинк (арт. 6501 0840) - ближайшие аналоги:
|
||||||||||||
| 6501 0855 | M8 | 3.0 - 5.5 | 27.5 | 10.9 | 11.0 | 12.0 | 0.5 | 24.9 | 3.3 | 14.8 | 25.7 | 30.0 |
▸ Ближайшие аналоги арт. 6501 0855 (МБ ШГР ЗАКР M8 СТ) — 8 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M8 2-я длина из углеродистой стали / белый цинк (арт. 6501 0855) - ближайшие аналоги:
|
||||||||||||
| 6501 1045 | M10 | 1.0 - 4.5 | 28.5 | 12.9 | 13.0 | 14.5 | 0.7 | 30.9 | 5.3 | 18.1 | 47.2 | 50.0 |
▸ Ближайшие аналоги арт. 6501 1045 (МБ ШГР ЗАКР M10 СТ) — 11 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M10 из углеродистой стали / белый цинк (арт. 6501 1045) - ближайшие аналоги:
|
||||||||||||
| 6501 1060 | M10 | 3.5 - 6.0 | 34.5 | 12.9 | 13.0 | 14.5 | 0.7 | 30.9 | 5.3 | 18.1 | 47.2 | 50.0 |
▸ Ближайшие аналоги арт. 6501 1060 (МБ ШГР ЗАКР M10 СТ) — 6 позицийЗакрытая резьбовая заклёпка с малым буртом и шестигранным телом M10 2-я длина из углеродистой стали / белый цинк (арт. 6501 1060) - ближайшие аналоги:
|
||||||||||||
