Полушестигранная резьбовая заклёпка открытого типа с малым буртом из кислотостойкой стали A4 (AISI 316)
Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.
Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.
Малый (уменьшенный) бурт идеально подойдёт для задач, где заклёпка не должна сильно выступать над поверхностью соединяемых материалов, но при этом материалы не имеют достаточной толщины для зенковки отверстия под потайную головку.
Полушестигранная заклёпка имеет повышенное сопротивление прокручиванию. Монтаж заклёпки производится в заранее подготовленное шестигранное отверстие. За счет граней шестигранного тела, заклёпка надёжно фиксируется в отверстии и создаёт резьбовое соединение, которое будет в 2 раза устойчивее к прокручиванию по сравнению с рифлёной заклёпкой и в 3 раза по сравнению с гладкой.
Кислотостойкая сталь A4 / AISI 316 — высоколегированная нержавеющая сталь с добавлением молибдена, обладающая максимальной коррозионной стойкостью. Обеспечивает долговечность соединения даже в агрессивной химической среде (допустим контакт с кислотами, солями и морской водой). Высокая прочность материала гарантирует надежность резьбового узла при повышенных нагрузках, но требует применения инструмента с высоким тяговым усилием.
Установка:
Особенности и преимущества:
- Установка на любой стадии производства (до или после финишной обработки)
- Соединение на основе заклёпки может многократно разбираться и собираться заново
- Устойчивое к вибрациям соединение
- Малый бурт почти не выступает над рабочей поверхностью
- Сквозное отверстие заклёпки не ограничивает длину используемого винта
- Исключительная коррозийная стойкость соединения
Применяется при производстве:
- Приводов смесителей и мешалок химических реакторов
- Леерных стоек и трапов-сходней палубного оборудования судов
- Креплений рыбоводных садков и морских ферм по разведению рыбы
- Креплений датчиков и клапанов запорной арматуры морского оборудования
- Стоек светового ограждения причальных сооружений
Обратите внимание:
В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.
Спецификация
Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (МБ 1/2ШГР А4)
 Заклёпочная техника и крепёж особого назначения irivet.ru · +7 (495) 135 4201 · order@irivet.ru Москва, ул. Марии Поливановой, 9 |
Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с малым буртом и полу-шестигранным телом из кислотостойкой стали A4 / AISI 316 (МБ 1/2ШГР А4, арт. 6604)
На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с малым буртом и полу-шестигранным телом из кислотостойкой стали A4 / AISI 316 (МБ 1/2ШГР А4). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

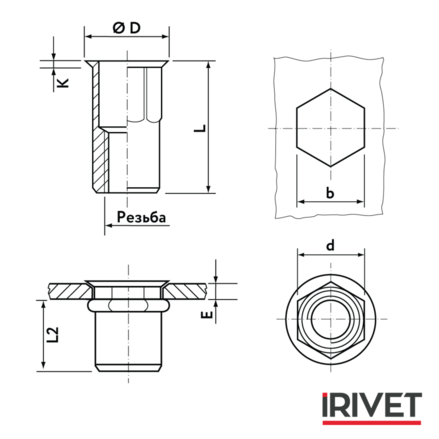

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — размер бурта (head size); K — высота бурта (head height).
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — размер тела заклёпки (body size); b — размер отверстия (hole size); D — размер бурта (head size); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
| Артикул | M | E, mm | L, mm | d, mm | b, mm | D, mm | K, mm | Ft, кН | Fs, кН | Fi, кН | Tt, Н·м | Tr, Н·м |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6604 0315 | M3 | 0.3 - 1.5 | 9.0 | 4.9 | 5.0 | 5.3 | 0.4 | 4.2 | 1.9 | 2.2 | 1.5 | 2.3 |
▸ Ближайшие аналоги арт. 6604 0315 (МБ 1/2ШГР M3 А4) — 4 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M3 из кислотостойкой стали A4 / AISI 316 (арт. 6604 0315) - ближайшие аналоги:
|
||||||||||||
| 6604 0420 | M4 | 0.5 - 2.0 | 11.0 | 5.9 | 6.0 | 6.5 | 0.5 | 7.7 | 2.7 | 4.3 | 4.3 | 5.5 |
▸ Ближайшие аналоги арт. 6604 0420 (МБ 1/2ШГР M4 А4) — 13 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M4 из кислотостойкой стали A4 / AISI 316 (арт. 6604 0420) - ближайшие аналоги:
|
||||||||||||
| 6604 0530 | M5 | 0.5 - 3.0 | 12.0 | 6.9 | 7.0 | 7.5 | 0.5 | 12.1 | 3.2 | 6.9 | 8.5 | 10.5 |
▸ Ближайшие аналоги арт. 6604 0530 (МБ 1/2ШГР M5 А4) — 13 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M5 из кислотостойкой стали A4 / AISI 316 (арт. 6604 0530) - ближайшие аналоги:
|
||||||||||||
| 6604 0550 | M5 | 3.0 - 5.0 | 14.0 | 6.9 | 7.0 | 7.5 | 0.5 | 12.1 | 3.2 | 6.9 | 8.5 | 10.5 |
▸ Ближайшие аналоги арт. 6604 0550 (МБ 1/2ШГР M5 А4) — 5 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M5 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6604 0550) - ближайшие аналоги:
|
||||||||||||
| 6604 0630 | M6 | 0.5 - 3.0 | 14.5 | 8.9 | 9.0 | 9.7 | 0.5 | 19.3 | 4.9 | 10.9 | 13.8 | 21.0 |
▸ Ближайшие аналоги арт. 6604 0630 (МБ 1/2ШГР M6 А4) — 13 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M6 из кислотостойкой стали A4 / AISI 316 (арт. 6604 0630) - ближайшие аналоги:
|
||||||||||||
| 6604 0650 | M6 | 3.0 - 5.0 | 16.5 | 8.9 | 9.0 | 9.7 | 0.5 | 19.3 | 4.9 | 10.9 | 13.8 | 21.0 |
▸ Ближайшие аналоги арт. 6604 0650 (МБ 1/2ШГР M6 А4) — 6 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M6 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6604 0650) - ближайшие аналоги:
|
||||||||||||
| 6604 0830 | M8 | 0.5 - 3.0 | 16.0 | 10.9 | 11.0 | 11.8 | 0.5 | 27.2 | 4.8 | 17.6 | 33.6 | 30.0 |
▸ Ближайшие аналоги арт. 6604 0830 (МБ 1/2ШГР M8 А4) — 14 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M8 из кислотостойкой стали A4 / AISI 316 (арт. 6604 0830) - ближайшие аналоги:
|
||||||||||||
| 6604 0855 | M8 | 3.0 - 5.5 | 18.5 | 10.9 | 11.0 | 11.8 | 0.5 | 27.2 | 4.8 | 17.6 | 33.6 | 30.0 |
▸ Ближайшие аналоги арт. 6604 0855 (МБ 1/2ШГР M8 А4) — 6 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M8 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6604 0855) - ближайшие аналоги:
|
||||||||||||
| 6604 1035 | M10 | 0.8 - 3.5 | 21.0 | 12.9 | 13.0 | 13.8 | 0.7 | 36.6 | 6.6 | 22.8 | 53.9 | 50.0 |
▸ Ближайшие аналоги арт. 6604 1035 (МБ 1/2ШГР M10 А4) — 9 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M10 из кислотостойкой стали A4 / AISI 316 (арт. 6604 1035) - ближайшие аналоги:
|
||||||||||||
| 6604 1060 | M10 | 3.5 - 6.0 | 23.5 | 12.9 | 13.0 | 13.8 | 0.7 | 36.6 | 6.6 | 22.8 | 53.9 | 50.0 |
▸ Ближайшие аналоги арт. 6604 1060 (МБ 1/2ШГР M10 А4) — 4 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M10 2-я длина из кислотостойкой стали A4 / AISI 316 (арт. 6604 1060) - ближайшие аналоги:
|
||||||||||||
| 6604 1240 | M12 | 1.0 - 4.0 | 24.0 | 15.9 | 16.0 | 17.6 | 0.6 | 62.3 | — | 26.5 | 94.0 | 68.0 |
▸ Ближайшие аналоги арт. 6604 1240 (МБ 1/2ШГР M12 А4) — 4 позицийОткрытая резьбовая заклёпка с малым буртом и полу-шестигранным телом M12 из кислотостойкой стали A4 / AISI 316 (арт. 6604 1240) - ближайшие аналоги:
|
||||||||||||
