Распорная заклёпка со стандартным буртом сталь цинк (упаковка)
  • Rn 6901 1 1600
  • Rn 6901 2 1600
  • Rivet nut irivet 6901 tech drawing

Распорная заклёпка со стандартным буртом сталь цинк (упаковка)

Распорная резьбовая заклёпка со стандартным буртом из оцинкованной стали

Выберите параметры

Цена: 5 350,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Стандартный
Тело заклёпки Распорная
Тип заклёпки Открытая
Материал заклёпки Углеродистая сталь / Белый цинк

Распорная резьбовая заклёпка со стандартным буртом из оцинкованной стали

Резьбовая заклёпка гайка с насечкой и увеличенной головкой служит для соединения пластиковых деталей. Заклёпка позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное и устойчивое к прокручиванию резьбовое соединение.

Стандартный (цилиндрический) бурт — это наиболее универсальный тип головки заклёпки, который подойдёт для соединения большинства материалов.

Распорное тело заклёпки имеет продольные разрезы, разделяющие заклёпку на отдельные полосы. Во время установки заклёпки, эти полосы складываются образуя с обратной стороны рабочей поверхности замыкающую головку. Распорная резьбовая заклёпка идеально подходит для крепления мягких материалов к более твёрдым, а также для установки резьбы в мягких материалах без риска продавливания рабочей поверхности.

Углеродистая сталь (белый цинк) — наиболее доступный и распространенный материал для резьбовых заклёпок. Слой белого (бесцветного) цинка защищает деталь от коррозии при эксплуатации в сухих помещениях и мягких, неагрессивных средах. Материал легко расклёпывается и не предъявляет высоких требований к тяговому усилию установочного инструмента.

Установка:

Установка резьбовой заклёпки бабочки с цилиндрическим буртом









Особенности и преимущества:

  • Соединение на основе заклёпки может многократно разбираться и собираться заново
  • Установка возможна даже в слепое отверстие (без доступа с обратной стороны)
  • Установка в пластик, дерево и другие мягкие материалы
  • Не повреждает финишное покрытие рабочей поверхности
  • Открытая резьба обеспечивает доступ для контроля затяжки
  • Хорошая коррозийная стойкость соединения в условиях сухого помещения

Применяется при производстве:

  • Корпусной и офисной мебели
  • Композитных сэндвич-панелей
  • Кузовов изотермических фургонов
  • Корпусов бытовой техники
  • Элементов интерьера трейлеров и автодомов

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (СБ РАСП СТ)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и аналогов резьбовых заклёпок распорного типа со стандартным буртом из стали (СБ РАСП, арт. 6901)

На этой странице представлена таблица размеров и аналогов распорной резьбовой заклёпки со стандартным буртом из стали (СБ РАСП). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

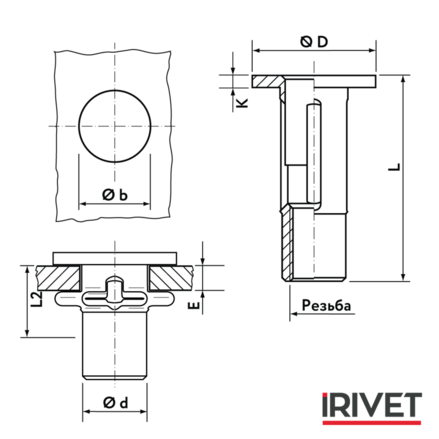

Размеры распорной резьбовой заклёпки со стандартным буртом

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); L2 — длина заклёпки после установки (length under plate); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force).
Tt — момент затяжки резьбы (tightening torque).
Версия для печати
Таблицу можно листать вбок →
Таблица размеров и ближайших аналогов распорной резьбовой заклёпки со стандартным буртом из стали (СБ РАСП, арт. 6901): 5 типоразмеров от M4 до M10, для каждого — толщина соединяемых материалов E, длина L, длина после установки L2, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm L2, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Tt, Н·м

6901 0440 M4 0.5 - 3.8 16.6 8.6 6.1 6.2 11.0 1.0 4.9 1.6 4.0
▸ Ближайшие аналоги арт. 6901 0440 (СБ РАСП M4 СТ) — 8 позиций
Распорная резьбовая заклёпка со стандартным буртом M4 из стали (арт. 6901 0440) - ближайшие аналоги:
  • RIVIT 52155ZB
  • RIVETMAX CN480
  • FIXIT TBF-M4-S
  • FIXIT TBF-M4-S CM
  • FIXI 85ACSLOTTEDM04
  • AVDEL 0VN21-02422
  • POP AVDEL JNS-04
  • DEGOMETAL 171 804 381

6901 0545 M5 0.5 - 4.5 21.0 9.9 7.4 7.5 12.5 1.0 9.8 2.3 11.8
▸ Ближайшие аналоги арт. 6901 0545 (СБ РАСП M5 СТ) — 17 позиций
Распорная резьбовая заклёпка со стандартным буртом M5 из стали (арт. 6901 0545) - ближайшие аналоги:
  • BRALO G301605006
  • SCELL-IT UCD05045
  • SACTO 32M5 IPP
  • HONSEL 10816050450
  • RIVIT 37430ZB
  • TITGEMEYER 331 800 003
  • RIVETMAX CN488
  • FIXIT TBF-M5-S
  • FIXIT TBF-M5-S CM
  • FAR 65805002
  • FAR 65805001
  • FIXI 85ACSLOTTEDM05
  • AVDEL 0VN21-02528
  • POP AVDEL 0VN21-02528
  • POP AVDEL JNS-05
  • DEGOMETAL 171 805 401
  • NITLIX NX-M5-FS-22,3

6901 0670 M6 0.5 - 7.1 25.0 12.8 8.9 9.0 15.5 1.5 19.6 2.9 12.0
▸ Ближайшие аналоги арт. 6901 0670 (СБ РАСП M6 СТ) — 24 позиций
Распорная резьбовая заклёпка со стандартным буртом M6 из стали (арт. 6901 0670) - ближайшие аналоги:
  • BRALO G301606008
  • GOEBEL 75406 00300
  • SCELL-IT UCD06070
  • SACTO 32M6 IPP
  • HONSEL 10816060710
  • RIVIT 17500ZB
  • VVG 10.816.060.710
  • TITGEMEYER 331 810 003
  • RIVETMAX CN489
  • QONNECT 02ST07F0601
  • QONNECT 02ST08F0601
  • FIXIT TBF-M6-S
  • FAR 65806002
  • FAR 65806001
  • FAR 66106001
  • FIXI 85ACSLOTTEDM06
  • FIXI 85ACSLOTTEDM06PB
  • FASTY 0301606009AM
  • AVDEL 0VN21-02634
  • POP SPH640-SLIT
  • POP AVDEL 0VN21-02634
  • POP AVDEL JNS-06
  • DEGOMETAL 171 806 701
  • NITLIX NX-M6-FS-27,5

6901 0870 M8 0.5 - 7.1 28.0 14.5 11.4 11.5 19.0 1.6 25.5 3.9 21.0
▸ Ближайшие аналоги арт. 6901 0870 (СБ РАСП M8 СТ) — 22 позиций
Распорная резьбовая заклёпка со стандартным буртом M8 из стали (арт. 6901 0870) - ближайшие аналоги:
  • BRALO G301608010
  • GOEBEL 75408 00300
  • SCELL-IT UCD08070
  • SACTO 32M8 IPP
  • HONSEL 10816080710
  • RIVIT 17498ZB
  • VVG 10.816.080.710
  • TITGEMEYER 331 815 003
  • RIVETMAX CN490
  • QONNECT 02ST07F0801
  • QONNECT 02ST08F0801
  • FIXIT TBF-M8-S
  • FIXIT TBF-M8-S CM
  • FAR 65808002
  • FAR 65808001
  • FIXI 85ACSLOTTEDM08
  • FIXI 85ACSLOTTEDM08PB
  • FASTY 0301608011AM
  • AVDEL 0VN21-02838
  • POP AVDEL 0VN21-02838
  • DEGOMETAL 171 808 711
  • NITLIX NX-M8-FS-30,7

6901 1070 M10 0.5 - 7.1 31.0 15.8 11.4 11.5 22.0 2.2 29.4 4.9 30.0
▸ Ближайшие аналоги арт. 6901 1070 (СБ РАСП M10 СТ) — 11 позиций
Распорная резьбовая заклёпка со стандартным буртом M10 из стали (арт. 6901 1070) - ближайшие аналоги:
  • BRALO G301601013
  • GOEBEL 75401 00300
  • HONSEL 10816100710
  • RIVIT 52156ZB
  • TITGEMEYER 331 820 003
  • QONNECT 02ST07F1001
  • QONNECT 02ST08F1001
  • FIXIT TBF-M10-S
  • FIXI 85ACSLOTTEDM10
  • FIXI 85ACSLOTTEDM10PB
  • NITLIX NX-M10-FS-33,2

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей возможных аналогов.

Варианты написания производителей аналогов: ANSHIDA (аншида, анчида); AVDEL (авдель, авдел); BRALO (брало); CLUFIX (leankco, леанко, клюфикс, клуфикс, линко); EMHART (эмхарт, емхарт); FIXI (фикси); GESIPA (гесипа, гезипа, джесипа, гесипо); GRONDGROUP (grond group, гронд групп, гронд груп, грондгруп, грондрупп, промметиз); HONSEL (хонзель, хонсель, гонсель, хонзел); POP (поп); REYHER (райер, рейхер, реер, райхер); RIVETMAX (rivet max, риветмакс, ривет макс, болтшоп); RIVIT (ривит); SKVEN (сквен, сквэн); TITGEMEYER (титгемайер, титгемейер, титгемеер, титгемаер, тегимар); TUBTARA (dejond, тубтара, дежон); VVG (ввг).

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
