Заклёпка с насечкой и потайным буртом сталь жёлтый цинк (упаковка)
  • Rn 4203 1 1600
  • Rn 4203 2 1600
  • Rn4203

Заклёпка с насечкой и потайным буртом сталь жёлтый цинк (упаковка)

Рифлёная резьбовая заклёпка открытого типа с потайным буртом из стали в жёлтом цинке

Выберите параметры

Цена: 1 390,00 ₽
(Минимальный заказ: 1 уп)

Характеристики

Форма бурта Потайной
Тело заклёпки С насечкой
Тип заклёпки Открытая
Материал заклёпки Углеродистая сталь / Жёлтый цинк

Рифлёная резьбовая заклёпка открытого типа с потайным буртом из углеродистой стали (жёлтый цинк)

Резьбовая заклёпка-гайка открытого типа позволяет не только крепко соединять тонкие листовые материалы, но и создавать в них надёжное резьбовое соединение со стандартным шагом резьбы.

Заклёпка открытого типа имеет сквозное резьбовое отверстие. Соединение на основе такой заклёпки подходит для большинства случаев. Длина винта, используемого в соединении, не имеет ограничений, но при этом узел на основе заклёпки открытого типа не будет защищён от попадания пыли и влаги.

Заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью.

Насечка — на цилиндрическое тело заклёпки нанесены продольные насечки. При монтаже рифлёное тело заклёпки врезается в стенки отверстия, надёжно фиксируя заклёпку в материале. Резьбовое соединение на основе заклёпки с насечкой будет более устойчиво к прокручиванию.

Углеродистая сталь (жёлтый цинк) — сталь с покрытием из жёлтого пассивированного цинка, отличающаяся повышенной стойкостью к коррозии по сравнению с белым цинком. Легко расклёпывается стандартным инструментом и отлично подходит для сборки конструкций, эксплуатируемых на открытом воздухе или в условиях умеренной влажности.

Установка:

Установка цилиндрической заклепки гайки с насечкой в потай из стали в жёлтопассивированном цинке

Особенности и преимущества:

  • Установка на любой стадии производства (до или после финишной обработки)
  • Быстрая и несложная установка
  • Устойчивое к прокручиванию резьбовое соединение
  • Установка заподлицо с рабочей поверхностью
  • Сквозное отверстие заклёпки не ограничивает длину используемого винта
  • Повышенная стойкость к атмосферным воздействиям для уличного применения

Применяется при производстве:

  • Элементов светофоров и прочей дорожной инфраструктуры
  • Внешних блоков промышленных кондиционеров и сплит-систем
  • Креплений кронштейнов крыльев и бортовых панелей прицепов
  • Игровых горок и качелей детских площадок
  • Уличных трибун и подиумов

Обратите внимание:

В ассортименте нашей компании представлены заклёпки от более чем 10 производителей. В ответ на ваш запрос мы предложим заклёпки, которые есть в наличии на сегодняшний день. Это означает, что стоимость и количество заклёпок в упаковке может отличаться от значений указанных на нашем сайте. Представленные в нашем каталоге артикульные номера даны для упрощения идентификации нужной вам заклёпки. Заклёпки различных производителей могут отличаться друг от друга отдельными характеристиками и размерами, поэтому во время заказа рекомендуем вам уточнять важные для вас параметры.

Спецификация

Таблица размеров1, прочностных характеристик2 и аналогов3 резьбовых заклёпок (ПБ РИФ СТ.Ж)

АЙРИВЕТ
Заклёпочная техника и крепёж особого назначения
irivet.ru · +7 (495) 135 4201 · order@irivet.ru
Москва, ул. Марии Поливановой, 9		 QR-код страницы товара

Таблица размеров и прочностных характеристик резьбовых заклёпок открытого типа с потайным буртом и насечкой из оцинкованной стали / жёлтый цинк (ПБ РИФ СТ.Ж, арт. 4203)

На этой странице представлена таблица размеров и прочностных характеристик резьбовой заклёпки открытого типа с потайным буртом и насечкой из оцинкованной стали / жёлтый цинк (ПБ РИФ СТ.Ж). Нажмите на артикульный номер интересующей вас позиции, чтобы ознакомиться со списком ближайших аналогов других производителей, подобранных по геометрическим размерам, основным техническим параметрам и конструктивному исполнению.

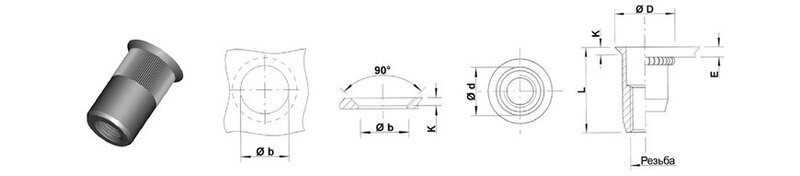

Размеры резьбовой заклёпки с насечкой и потайным буртом, открытого типа, оцинкованная сталь (жёлтый цинк)

Обозначения размеров и геометрических параметров:
M — размер резьбы (thread size); E — толщина соединяемых материалов (grip range); L — длина заклёпки (length); d — диаметр тела заклёпки (body diameter); b — диаметр отверстия (hole size); D — диаметр бурта (head diameter); K — высота бурта (head height).
Обозначения прочностных характеристик:
Ft — усилие на разрыв (tensile force); Fs — усилие на срез (shear force); Fi — установочное усилие (installation force).
Tt — момент затяжки резьбы (tightening torque); Tr — момент проворачивания заклёпки (torque-to-turn).
Версия для печатиДля печати таблицы нажмите Ctrl+P (Windows) или ⌘P (Mac)
Таблицу можно листать вбок →
Таблица размеров, прочностных характеристик и ближайших аналогов резьбовой заклёпки открытого типа с потайным буртом и насечкой из оцинкованной стали / жёлтый цинк (ПБ РИФ СТ.Ж, арт. 4203): 12 типоразмеров от M3 до M10, для каждого — толщина соединяемых материалов E, длина L, диаметр тела d, диаметр отверстия b, диаметр бурта D, высота бурта K, усилие на разрыв Ft, усилие на срез Fs, установочное усилие Fi, момент затяжки резьбы Tt, момент проворачивания Tr, и список ближайших аналогов по производителям.
Артикул M E, mm L, mm d, mm b, mm D, mm K, mm Ft, кН Fs, кН Fi, кН Tt, Н·м Tr, Н·м

4203 0325 M3 1.5 - 2.5 9.0 4.9 5.0 8.0 1.5 4.0 1.4 3.3 1.4 2.0
▸ Ближайшие аналоги арт. 4203 0325 (ПБ РИФ M3 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M3 из оцинкованной стали / жёлтый цинк (арт. 4203 0325) - ближайшие аналоги:
  • SORREX CZW M3

4203 0340 M3 2.5 - 4.0 11.0 4.9 5.0 8.0 1.5 4.0 1.4 3.3 1.4 2.0
▸ Ближайшие аналоги арт. 4203 0340 (ПБ РИФ M3 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M3 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 0340) - ближайшие аналоги:
  • SORREX CZW M3L

4203 0435 M4 1.5 - 3.5 11.0 5.9 6.0 9.0 1.5 6.7 2.1 4.4 3.8 3.0
▸ Ближайшие аналоги арт. 4203 0435 (ПБ РИФ M4 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M4 из оцинкованной стали / жёлтый цинк (арт. 4203 0435) - ближайшие аналоги:
  • SORREX CZW M4

4203 0450 M4 3.5 - 5.0 13.0 5.9 6.0 9.0 1.5 6.7 2.1 4.4 3.8 3.0
▸ Ближайшие аналоги арт. 4203 0450 (ПБ РИФ M4 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M4 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 0450) - ближайшие аналоги:
  • SORREX CZW M4L

4203 0540 M5 1.5 - 4.0 13.0 6.9 7.0 10.0 1.5 10.1 2.8 6.2 7.1 7.1
▸ Ближайшие аналоги арт. 4203 0540 (ПБ РИФ M5 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M5 из оцинкованной стали / жёлтый цинк (арт. 4203 0540) - ближайшие аналоги:
  • SORREX CZW M5

4203 0560 M5 4.0 - 6.0 15.0 6.9 7.0 10.0 1.5 10.1 2.8 6.2 7.1 7.1
▸ Ближайшие аналоги арт. 4203 0560 (ПБ РИФ M5 СТ.Ж) — 2 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M5 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 0560) - ближайшие аналоги:
  • SORREX CZW M5L
  • ZAC CZW M5x15,0 Удл

4203 0640 M6 1.5 - 4.0 15.0 8.9 9.0 12.0 1.5 15.9 3.9 9.5 12.3 10.5
▸ Ближайшие аналоги арт. 4203 0640 (ПБ РИФ M6 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M6 из оцинкованной стали / жёлтый цинк (арт. 4203 0640) - ближайшие аналоги:
  • SORREX CZW M6

4203 0660 M6 4.0 - 6.0 17.0 8.9 9.0 12.0 1.5 15.9 3.9 9.5 12.3 10.5
▸ Ближайшие аналоги арт. 4203 0660 (ПБ РИФ M6 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M6 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 0660) - ближайшие аналоги:
  • SORREX CZW M6L

4203 0840 M8 1.5 - 4.0 17.0 10.9 11.0 14.0 1.5 24.9 5.2 12.9 25.7 19.5
▸ Ближайшие аналоги арт. 4203 0840 (ПБ РИФ M8 СТ.Ж) — 2 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M8 из оцинкованной стали / жёлтый цинк (арт. 4203 0840) - ближайшие аналоги:
  • SORREX CZW M8
  • ZAC CZW M8x17,0

4203 0860 M8 4.0 - 6.0 19.0 10.9 11.0 14.0 1.5 24.9 5.2 12.9 25.7 19.5
▸ Ближайшие аналоги арт. 4203 0860 (ПБ РИФ M8 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M8 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 0860) - ближайшие аналоги:
  • SORREX CZW M8L

4203 1040 M10 1.5 - 4.0 19.0 11.9 12.0 15.0 1.5 30.9 6.2 15.8 47.2 30.0
▸ Ближайшие аналоги арт. 4203 1040 (ПБ РИФ M10 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M10 из оцинкованной стали / жёлтый цинк (арт. 4203 1040) - ближайшие аналоги:
  • SORREX CZW M10

4203 1060 M10 4.0 - 6.0 21.0 11.9 12.0 15.0 1.5 30.9 6.2 15.8 47.2 30.0
▸ Ближайшие аналоги арт. 4203 1060 (ПБ РИФ M10 СТ.Ж) — 1 позиций
Открытая резьбовая заклёпка с потайным буртом и насечкой M10 2-я длина из оцинкованной стали / жёлтый цинк (арт. 4203 1060) - ближайшие аналоги:
  • SORREX CZW M10L

1 Характеристики в таблице приведены для ознакомления и могут отличаться от параметров конкретного изделия. Если для вашего проекта критичны определённые характеристики, рекомендуем уточнить их до оформления заказа.

2 Приведенные значения нагрузок и моментов являются справочными и рассчитаны на основе усредненных данных. Фактические показатели могут отличаться в зависимости от химического состава заклёпки, класса прочности используемого в соединении крепежа, точности подготовки отверстия, свойств соединяемых материалов, а также от соблюдения технологии монтажа. Для ответственных узлов рекомендуем провести собственные испытания на образцах материалов, соответствующих вашему техническому заданию.

3 Список производителей возможных аналогов.

Варианты написания производителей аналогов: SORREX (sorex, соррекс, сорекс); ZAC (zak, зак).

Наименования производителей, технические условия (ТУ), товарные знаки и артикулы используются исключительно в информационных целях для идентификации и сравнения продукции. Информация об аналогах носит справочный характер: аналоги подобраны максимально близко по техническим характеристикам, однако полное соответствие параметров и взаимозаменяемость изделий не гарантируются. Свяжитесь с нами, если вам потребуется помощь с подбором аналога.
